Google Cardboard 的 Android NDK 快速入門導覽課程

本指南將說明如何使用 Android 版的 Cardboard SDK 打造自己的虛擬實境 (VR) 體驗。

您可以使用 Cardboard SDK 將智慧型手機變成 VR 平台。智慧型手機可以偵測使用者按下檢視器按鈕的時機，來顯示 3D 場景以立體聲音轉譯、追蹤頭部動作並做出回應，以及與應用程式互動。

如要開始使用，您將使用 HelloCardboard 這個示範遊戲，示範 Cardboard SDK 的核心功能。在遊戲中，玩家可在虛擬世界中四處尋找並收集物件。內容說明如何：

設定開發環境
下載並建構試用版應用程式
掃描 Cardboard 觀影盒的 QR code，即可儲存對應參數
追蹤使用者的頭部動作
為每隻眼睛設定正確的檢視畫面投影矩陣，即可算繪立體視覺圖像

HelloCardboard 使用 Android NDK。每種原生方法都具有以下特性：

限定於 HelloCardboardApp 類別方法的專屬範圍，或
建立或刪除該類別的例項

設定開發環境

硬體需求：

搭載 Android 8.0「Oreo」(API 級別 26) 以上版本的 Android 裝置
Cardboard 觀影盒

軟體需求：

Android Studio 2022.1.1「Electric Eel」或以上版本
Android SDK 13.0「Tiramisu」(API 級別 33) 以上版本
最新版本的 Android NDK 架構

如要查看或更新已安裝的 SDK，請依序前往「偏好設定」 >「外觀和行為」

Android Studio 中的「System Settings」 >「Android SDK」。

下載並建構試用版應用程式

Cardboard SDK 是根據每個著色器的預先編譯 Vulkan 標頭檔案建構而成。請參閱這篇文章，瞭解從頭開始建構標頭檔案的步驟。

執行下列指令，從 GitHub 複製 Cardboard SDK 和 HelloCardboard 試用版應用程式：
```
git clone https://github.com/googlevr/cardboard.git
```
在 Android Studio 中，選取「Open an existing Android Studio Project」，然後選取要複製 Cardboard SDK 和 HelloCardboard 試用版應用程式的目錄。

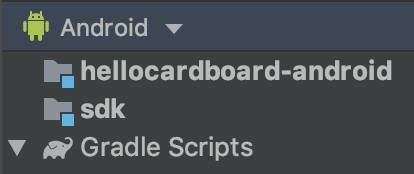

您的程式碼會顯示在 Android Studio 的「Project」視窗中。
如要組裝 Cardboard SDK，請在「Gradle」分頁中，按兩下「cardboard/:sdk/Tasks/build」資料夾內的「join」選項 (依序點選「View」>「Tool Windows」>「Gradle」)。
如要在手機上執行 HelloCardboard 試用版應用程式，請依序選取「Run」 >「Run...」，然後選取 hellocardboard-android 目標。

掃描 QR code

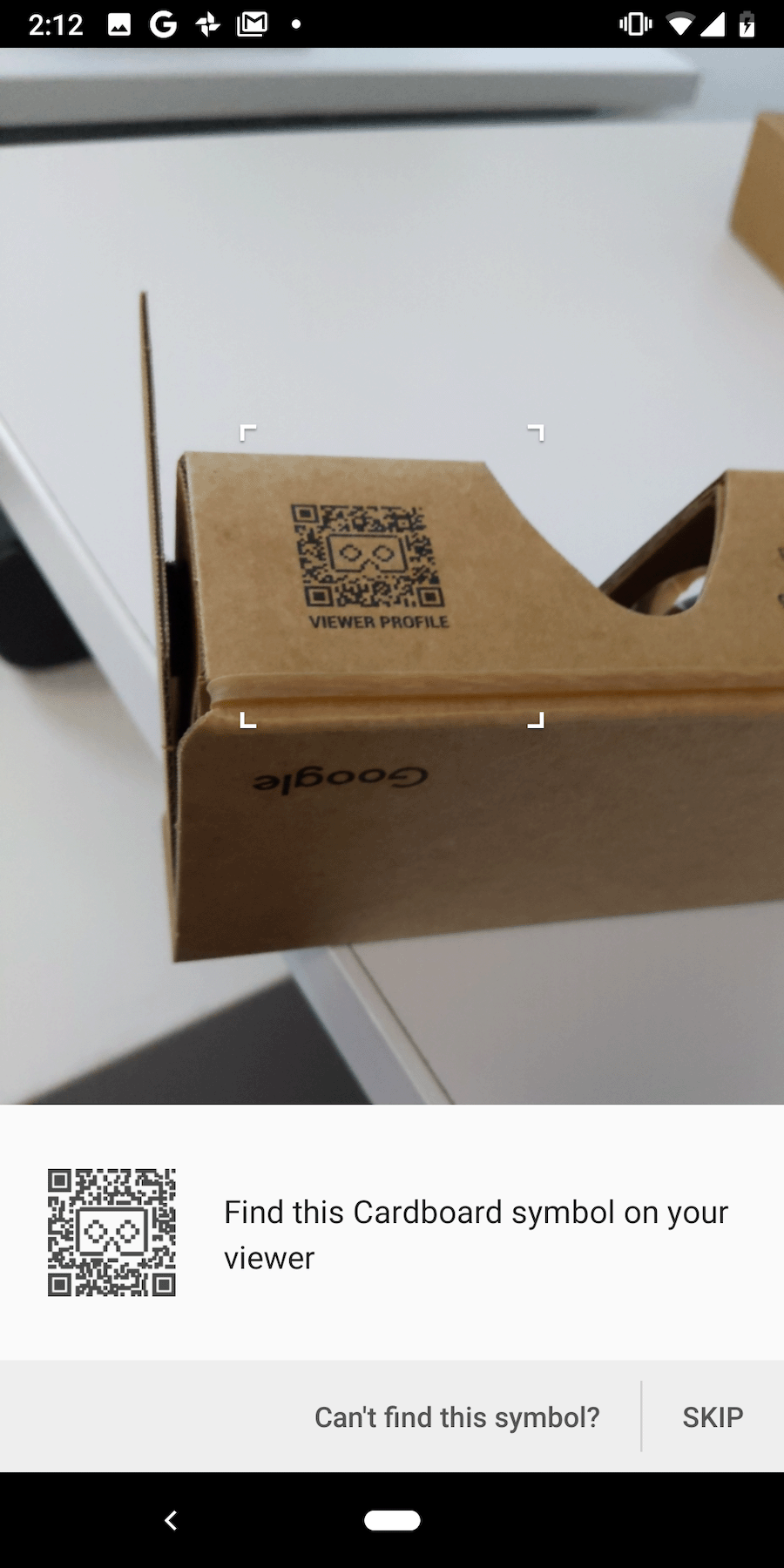

如要儲存裝置參數，請掃描 Cardboard 觀影盒上的 QR code：

如果使用者按下「SKIP」，且先前沒有儲存任何參數，Cardboard 會儲存 Google Cardboard v1 (於 2014 年 Google I/O 大會推出) 的參數。

立即試用

在 HelloCardboard 中，你需要在 3D 空間中尋找並收集測地球體；

如何尋找及收集球體：

四處移動頭部，直到你看到漂浮的形狀。
直接看著球體。這會導致色彩改變。
按下 Cardboard 觀影盒按鈕即可「收集」球體。

設定裝置

使用者輕觸齒輪圖示切換 Cardboard 觀影盒時，系統會呼叫 nativeSwitchViewer 方法。nativeSwitchViewer 會呼叫 CardboardQrCode_scanQrCodeAndSaveDeviceParams，系統隨即會開啟視窗來掃描檢視器的 QR code。掃描 QR code 後，系統會更新檢視器的鏡頭變形和其他參數。

// Called by JNI method
void HelloCardboardApp::SwitchViewer() {
  CardboardQrCode_scanQrCodeAndSaveDeviceParams();
}

啟用 Android Studio x86 模擬器

如要建構 Android Studio x86 模擬器，請從 SDK 和範例的 build.gradle 檔案中移除下列程式碼：

abiFilters 'armeabi-v7a', 'arm64-v8a'

這樣即可啟用所有 ABI，並大幅增加產生的 .aar 檔案大小。詳情請參閱 Android ABI。

頭部追蹤

建立頭部追蹤器

主要追蹤器會在 HelloCardboardApp 的建構函式中建立一次：

HelloCardboardApp::HelloCardboardApp(JavaVM* vm, jobject obj, jobject asset_mgr_obj) {
  Cardboard_initializeAndroid(vm, obj); // Must be called in constructor
  head_tracker_ = CardboardHeadTracker_create();
}

建立 VrActivity 時，系統會透過呼叫 nativeOnCreate 方法產生 HelloCardboardApp 類別的執行個體：

public void onCreate(Bundle savedInstance) {
  super.onCreate(savedInstance);
  nativeApp = nativeOnCreate(getAssets());
  //...
}

暫停及繼續抬頭追蹤器

如要暫停、繼續及刪除頭戴式追蹤器，必須分別呼叫 CardboardHeadTracker_pause(head_tracker_)、CardboardHeadTracker_resume(head_tracker_) 和 CardboardHeadTracker_destroy(head_tracker_)。在「HelloCardboard」應用程式中，我們會在 nativeOnPause、nativeOnResume 和 nativeOnDestroy 中呼叫這些函式：

// Code to pause head tracker in hello_cardboard_app.cc

void HelloCardboardApp::OnPause() { CardboardHeadTracker_pause(head_tracker_); }

// Call nativeOnPause in VrActivity
@Override
protected void onPause() {
  super.onPause();
  nativeOnPause(nativeApp);
  //...
}

// Code to resume head tracker in hello_cardboard_app.cc
void HelloCardboardApp::onResume() {
  CardboardHeadTracker_resume(head_tracker_);
  //...
}

// Call nativeOnResume in VrActivity
@Override
protected void onResume() {
  super.onResume();
  //...
  nativeOnResume(nativeApp);
}

// Code to destroy head tracker in hello_cardboard_app.cc
HelloCardboardApp::~HelloCardboardApp() {
  CardboardHeadTracker_destroy(head_tracker_);
  //...
}

// Call nativeOnDestroy in VrActivity
@Override
protected void onDestroy() {
  super.onDestroy();
  nativeOnDestroy(nativeApp);
  nativeApp = 0;
}

鏡頭變形

每次掃描新的 QR code 時，以下程式碼都會讀取已儲存的參數，並使用這些參數建立鏡頭變形物件，為轉譯的內容套用適當的鏡頭變形效果：

CardboardQrCode_getSavedDeviceParams(&buffer, &size);

CardboardLensDistortion_destroy(lens_distortion_);
lens_distortion_ = CardboardLensDistortion_create(
    buffer, size, screen_width_, screen_height_);

CardboardQrCode_destroy(buffer);

轉譯

在 Cardboard 中算繪內容的程序如下：

建立紋理
取得左右眼睛的視野及投影矩陣
建立轉譯器並設定變形網格
轉譯每個影格

建立紋理

所有內容都會繪製在紋理上，然後分為左右眼睛的多個部分。這些部分分別在 _leftEyeTexture 和 _rightEyeTexture 中初始化。

void HelloCardboardApp::GlSetup() {
  LOGD("GL SETUP");

  if (framebuffer_ != 0) {
    GlTeardown();
  }

  // Create render texture.
  glGenTextures(1, &texture_);
  glBindTexture(GL_TEXTURE_2D, texture_);
  glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
  glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
  glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_CLAMP_TO_EDGE);
  glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_EDGE);

  glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, screen_width_, screen_height_, 0,
               GL_RGB, GL_UNSIGNED_BYTE, 0);

  left_eye_texture_description_.texture = texture_;
  left_eye_texture_description_.left_u = 0;
  left_eye_texture_description_.right_u = 0.5;
  left_eye_texture_description_.top_v = 1;
  left_eye_texture_description_.bottom_v = 0;

  right_eye_texture_description_.texture = texture_;
  right_eye_texture_description_.left_u = 0.5;
  right_eye_texture_description_.right_u = 1;
  right_eye_texture_description_.top_v = 1;
  right_eye_texture_description_.bottom_v = 0;

  //...
  CHECKGLERROR("GlSetup");
}

這些紋理會以參數的形式傳入 CardboardDistortionRenderer_renderEyeToDisplay。

取得左右眼睛的視野及投影矩陣

首先，請擷取左右眼睛的眼部矩陣：

CardboardLensDistortion_getEyeFromHeadMatrix(
    lens_distortion_, kLeft, eye_matrices_[0]);
CardboardLensDistortion_getEyeFromHeadMatrix(
    lens_distortion_, kRight, eye_matrices_[1]);
CardboardLensDistortion_getProjectionMatrix(
    lens_distortion_, kLeft, kZNear, kZFar, projection_matrices_[0]);
CardboardLensDistortion_getProjectionMatrix(
    lens_distortion_, kRight, kZNear, kZFar, projection_matrices_[1]);

接下來，取得每個眼睛的變形網格，並傳遞至變形轉譯器：

CardboardLensDistortion_getDistortionMesh(lens_distortion_, kLeft, &left_mesh);
CardboardLensDistortion_getDistortionMesh(lens_distortion_, kRight, &right_mesh);

建立轉譯器並設定正確的變形網格

轉譯器只需初始化一次。建立轉譯器後，請根據 CardboardLensDistortion_getDistortionMesh 函式傳回的網格值，設定左右眼睛的新變形網格。

distortion_renderer_ = CardboardOpenGlEs2DistortionRenderer_create();
CardboardDistortionRenderer_setMesh(distortion_renderer_, &left_mesh, kLeft);
CardboardDistortionRenderer_setMesh(distortion_renderer_, &right_mesh, kRight);

轉譯內容

從 CardboardHeadTracker_getPose 擷取每個影格目前的頭向方向：

CardboardHeadTracker_getPose(head_tracker_, monotonic_time_nano, &out_position[0], &out_orientation[0]);

使用目前的頭部方向與檢視畫面和投影矩陣，為每種眼睛編寫檢視畫面投影矩陣，並將內容算繪至螢幕：

// Draw eyes views
for (int eye = 0; eye < 2; ++eye) {
  glViewport(eye == kLeft ? 0 : screen_width_ / 2, 0, screen_width_ / 2,
             screen_height_);

  Matrix4x4 eye_matrix = GetMatrixFromGlArray(eye_matrices_[eye]);
  Matrix4x4 eye_view = eye_matrix * head_view_;

  Matrix4x4 projection_matrix =
      GetMatrixFromGlArray(projection_matrices_[eye]);
  Matrix4x4 modelview_target = eye_view * model_target_;
  modelview_projection_target_ = projection_matrix * modelview_target;
  modelview_projection_room_ = projection_matrix * eye_view;

  // Draw room and target. Replace this to render your own content.
  DrawWorld();
}

使用 CardboardDistortionRenderer_renderEyeToDisplay 對內容套用變形校正，並將內容算繪至螢幕。

// Render
CardboardDistortionRenderer_renderEyeToDisplay(
    distortion_renderer_, /* target_display = */ 0, /* x = */ 0, /* y = */ 0,
    screen_width_, screen_height_, &left_eye_texture_description_,
    &right_eye_texture_description_);
