iOS 版 Google Cardboard 快速入門導覽課程

本指南將說明如何使用適用於 iOS 的 Cardboard SDK 建立自己的虛擬實境 (VR) 體驗。

您可以使用 Cardboard SDK 讓智慧型手機搖身一變，成為 VR 平台。智慧型手機能夠顯示立體聲算繪 3D 場景，追蹤頭部動作並做出回應。與應用程式互動的方式，偵測使用者何時按下檢視器按鈕。

首先，請使用 HelloCardboard，這是示範核心功能的示範遊戲正是 Cardboard SDK 的一部分在遊戲中，使用者會環遊虛擬世界，尋找並收集如需儲存大量結構化物件建議使用 Cloud Bigtable這項工具將說明如何：

設定開發環境
下載並建構試用版應用程式
掃描 Cardboard 觀影盒的 QR 圖碼，即可儲存參數
追蹤使用者的頭部動作
設定正確的視線扭曲變形，即可呈現立體聲圖片

設定開發環境

硬體需求：

搭載 iOS 12.0 以上版本的 iPhone
Cardboard 觀影盒

軟體需求：

Xcode 12.5 以上版本
CocoaPods 1.9 以上版本

下載並建構試用版應用程式

Cardboard SDK 是以預先編譯的通訊協定緩衝區建構而成 C++ 來源檔案。瞭解從頭開始建構來源檔案的步驟請按這裡。

從 GitHub 複製 Cardboard SDK 和 Hello Cardboard 試用版應用程式，方法如下：執行下列指令：
```
git clone https://github.com/googlevr/cardboard.git
```
在存放區根目錄執行下列指令，將通訊協定緩衝區依附元件安裝到 Xcode 專案：
```
pod install
```
在 Xcode 中開啟 Cardboard 工作區 (Cardboard.xcworkspace)。
變更應用程式的軟體包 ID，以便與團隊成員簽署應用程式。
依序前往「SDK」>「建構階段」>連結二進位檔與程式庫
1. 請選取「libPods-sdk.a」並從清單中移除，並按一下「-」按鈕。
2. 按一下「+」將「libProtobuf-C++.a」加入清單並選取該按鈕。如果系統出現建議使用 XCFramework 彈出式視窗的訊息，請點選「Add Anyway」。
按一下「執行」。

掃描 QR code

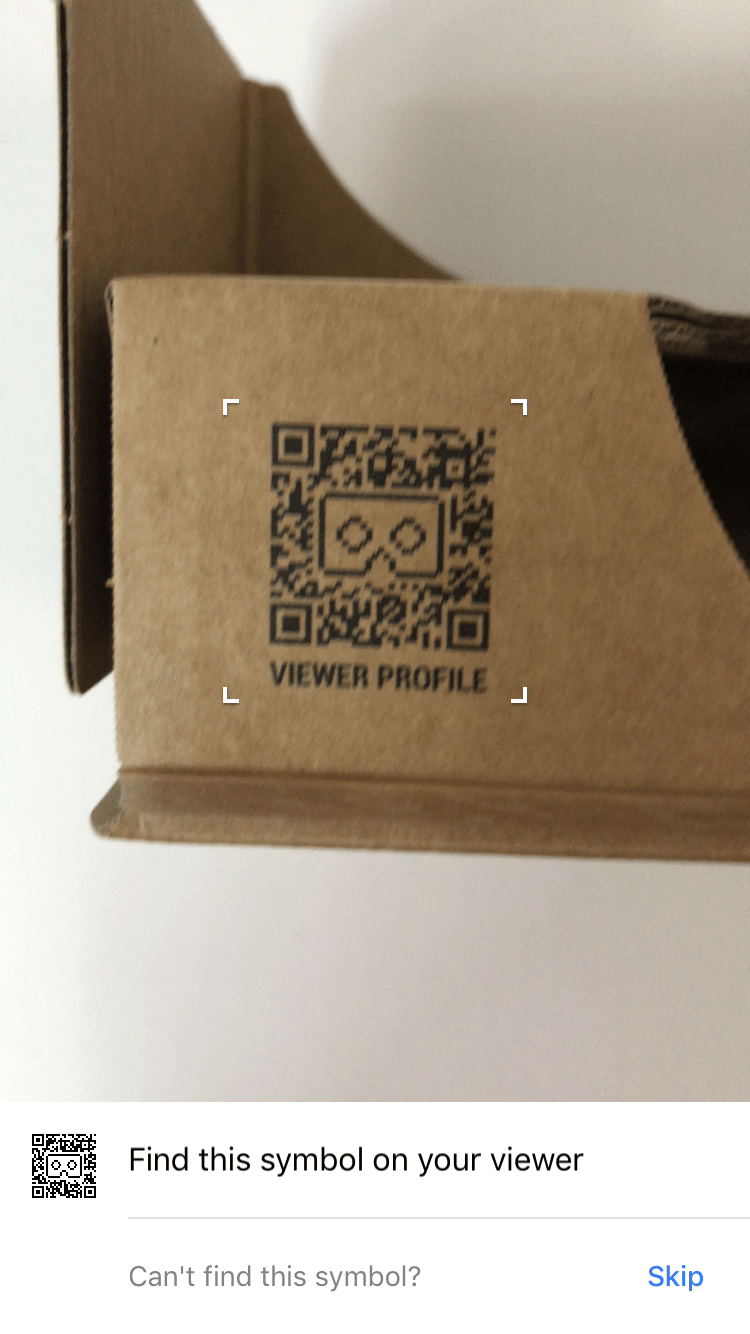

如要儲存裝置參數，請掃描 Cardboard 觀影盒上的 QR 圖碼：

立即試用

在 HelloCardboard 中，我們會在 3D 空間中尋找並收集測地球體。

如何尋找及收集球體：

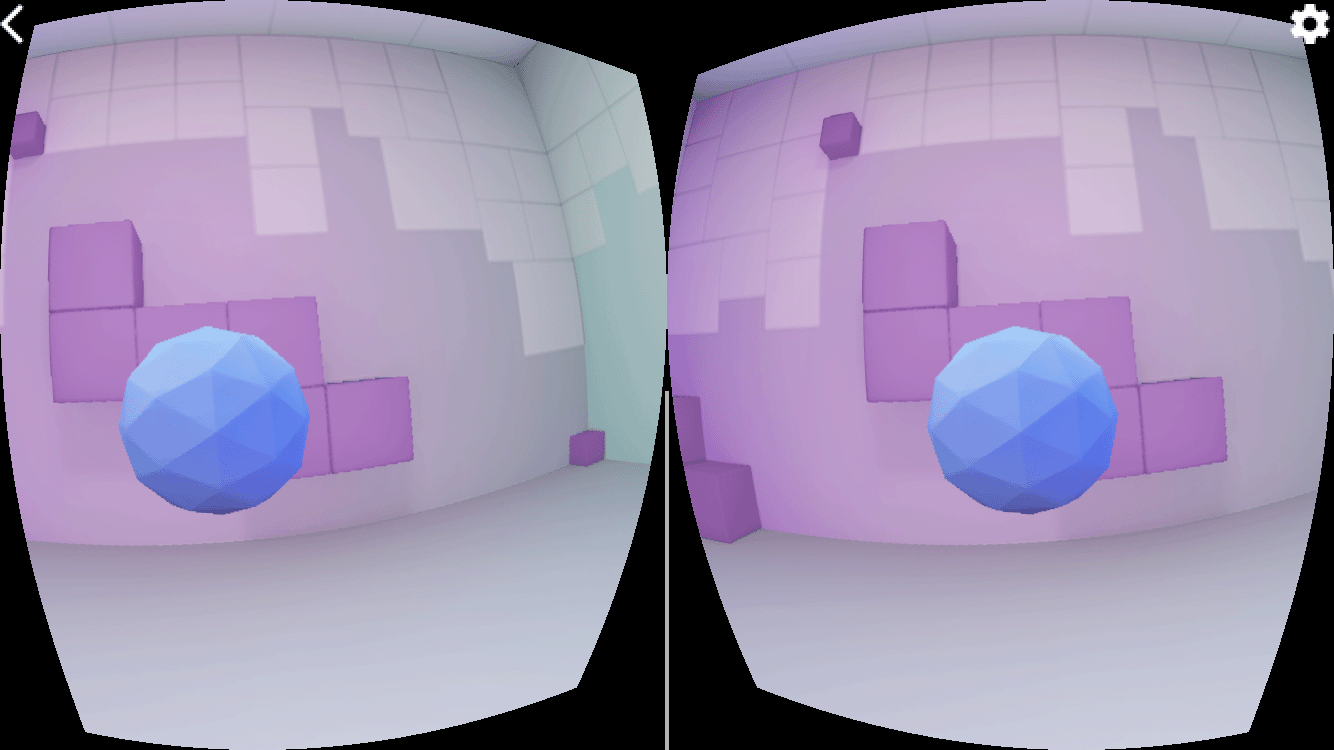

朝任何方向移動頭部，直到看見浮動的球體為止。

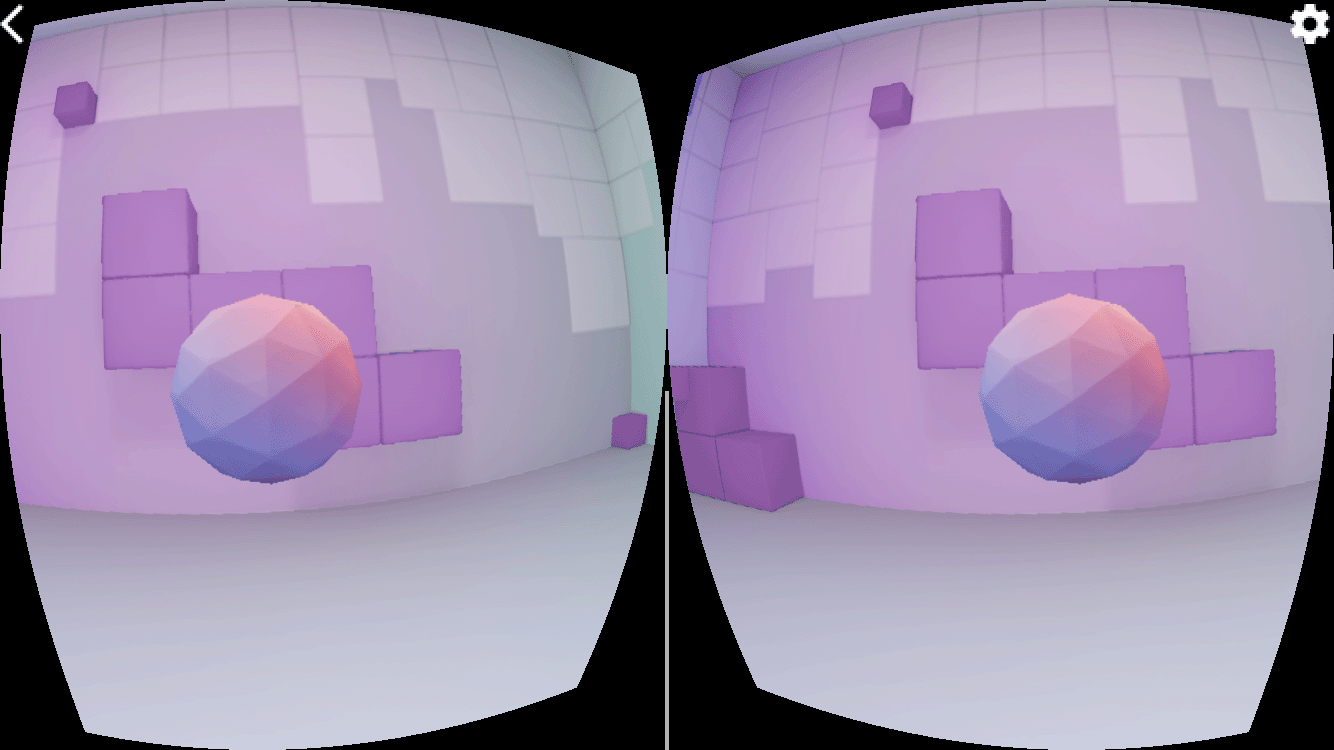

直視球體。這會改變顏色。
按下 Cardboard 觀影盒按鈕即可「收集」進行研究

設定裝置

當使用者輕觸齒輪圖示來切換 Cardboard 觀影盒時，didTapSwitchButton 方法是在 HelloCardboardOverlayView 中呼叫

- (void)didTapSwitchButton:(id)sender {
  if ([self.delegate respondsToSelector:@selector(didTapBackButton)]) {
    [self.delegate didChangeViewerProfile];
  }
  self.settingsBackgroundView.hidden = YES;
}

這會呼叫 CardboardQrCode_scanQrCodeAndSaveDeviceParams，利用視窗，用於掃描觀眾的 QR code。使用者掃描 QR code 時，變形參數會更新。

- (void)switchViewer {
  CardboardQrCode_scanQrCodeAndSaveDeviceParams();
}

- (void)didChangeViewerProfile {
  [self pauseCardboard];
  [self switchViewer];
  [self resumeCardboard];
}

頭部追蹤

建立頭部追蹤工具

頭部追蹤程式會在 HelloCardboardViewController 的 viewDidLoad 方法中建立一次：

_cardboardHeadTracker = CardboardHeadTracker_create();

暫停及恢復頭部追蹤工具

程式碼中的 pauseCardboard 和 resumeCardboard 方法 HelloCardboardViewController 類別暫停並恢復頭部追蹤器，。resumeCardboard 也會設定 _updateParams 標記，這會導致要在下一個繪製呼叫中更新的裝置參數。

- (void)pauseCardboard {
  self.paused = true;
  CardboardHeadTracker_pause(_cardboardHeadTracker);
}

- (void)resumeCardboard {
  // Parameters may have changed.
  _updateParams = YES;

  // Check for device parameters existence in app storage. If they're missing,
  // we must scan a Cardboard QR code and save the obtained parameters.
  uint8_t *buffer;
  int size;
  CardboardQrCode_getSavedDeviceParams(&buffer, &size);
  if (size == 0) {
    [self switchViewer];
  }
  CardboardQrCode_destroy(buffer);

  CardboardHeadTracker_resume(_cardboardHeadTracker);
  self.paused = false;
}

鏡頭變形

每當 Cardboard 掃描新的 QR 圖碼時，下列程式碼就會讀取已儲存的參數並用於製作鏡頭扭曲失真物件，藉此套用適當的鏡頭扭曲失真添加到轉譯內容：

CardboardQrCode_getSavedDeviceParams(&encodedDeviceParams, &size);

// Create CardboardLensDistortion.
CardboardLensDistortion_destroy(_cardboardLensDistortion);
_cardboardLensDistortion =
    CardboardLensDistortion_create(encodedDeviceParams, size, width, height);

// Initialize HelloCardboardRenderer.
_renderer.reset(new cardboard::hello_cardboard::HelloCardboardRenderer(
      _cardboardLensDistortion, _cardboardHeadTracker, width, height));

轉譯

使用 Cardboard 轉譯內容時，請考量下列事項：

建立紋理
取得左右眼睛的檢視和投影矩陣
建立轉譯器及設定變形網格
算繪每個影格

建立紋理

內容是繪製在紋理上，並分為左右兩部分。這些區段分別在 _leftEyeTexture 和 _rightEyeTexture 中初始化。範例應用程式針對雙眼使用單一紋理，但您也可以建立個別的為雙眼繪製紋理

// Generate texture to render left and right eyes.
glGenTextures(1, &_eyeTexture);
glBindTexture(GL_TEXTURE_2D, _eyeTexture);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_CLAMP_TO_EDGE);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_EDGE);

glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, _width, _height, 0, GL_RGB, GL_UNSIGNED_BYTE, 0);

_leftEyeTexture.texture = _eyeTexture;
_leftEyeTexture.left_u = 0;
_leftEyeTexture.right_u = 0.5;
_leftEyeTexture.top_v = 1;
_leftEyeTexture.bottom_v = 0;

_rightEyeTexture.texture = _eyeTexture;
_rightEyeTexture.left_u = 0.5;
_rightEyeTexture.right_u = 1;
_rightEyeTexture.top_v = 1;
_rightEyeTexture.bottom_v = 0;
CheckGLError("Create Eye textures");

這些紋理會以參數的形式傳入 CardboardDistortionRenderer_renderEyeToDisplay。

取得左右眼睛的矩陣投影和投影

首先，請擷取左右眼睛的眼睛矩陣：

CardboardLensDistortion_getEyeFromHeadMatrix(_lensDistortion, kLeft, _eyeMatrices[kLeft]);
CardboardLensDistortion_getEyeFromHeadMatrix(_lensDistortion, kRight, _eyeMatrices[kRight]);
CardboardLensDistortion_getProjectionMatrix(_lensDistortion, kLeft, kZNear, kZFar,
                                            _projMatrices[kLeft]);
CardboardLensDistortion_getProjectionMatrix(_lensDistortion, kRight, kZNear, kZFar,
                                            _projMatrices[kRight]);

接下來，取得每個眼睛的變形網格，並傳遞到變形轉譯器：

CardboardLensDistortion_getDistortionMesh(_lensDistortion, kLeft, &leftMesh);
CardboardLensDistortion_getDistortionMesh(_lensDistortion, kRight, &rightMesh);

建立轉譯器並設定正確的變形網格

轉譯器只需初始化一次。建立轉譯器後，請設定新的轉譯器根據從感應器傳回的網格值，左右眼睛的扭曲網格 CardboardLensDistortion_getDistortionMesh 函式。

_distortionRenderer = CardboardOpenGlEs2DistortionRenderer_create();
CardboardDistortionRenderer_setMesh(_distortionRenderer, &leftMesh, kLeft);
CardboardDistortionRenderer_setMesh(_distortionRenderer, &rightMesh, kRight);

轉譯內容

從 CardboardHeadTracker_getPose 擷取目前的頭部方向：

CardboardHeadTracker_getPose(_headTracker, targetTime, position, orientation);
_headView =
    GLKMatrix4Multiply(GLKMatrix4MakeTranslation(position[0], position[1], position[2]),
                       GLKMatrix4MakeWithQuaternion(GLKQuaternionMakeWithArray(orientation)));

使用目前的頭部方向搭配檢視區塊和投影矩陣，建立檢視畫面投影矩陣，並用它們呈現每個人的世界內容：

// Draw left eye.
glViewport(0, 0, _width / 2.0, _height);
glScissor(0, 0, _width / 2.0, _height);
DrawWorld(_leftEyeViewPose, GLKMatrix4MakeWithArray(_projMatrices[kLeft]));

// Draw right eye.
glViewport(_width / 2.0, 0, _width / 2.0, _height);
glScissor(_width / 2.0, 0, _width / 2.0, _height);
DrawWorld(_rightEyeViewPose, GLKMatrix4MakeWithArray(_projMatrices[kRight]));

使用 CardboardDistortionRenderer_renderEyeToDisplay 套用變形效果將內容修正在畫面上

CardboardDistortionRenderer_renderEyeToDisplay(_distortionRenderer, renderTarget, /*x=*/0,
                                               /*y=*/0, _width, _height, &_leftEyeTexture,
                                               &_rightEyeTexture);
