Android NDK용 Google Cardboard 빠른 시작

이 가이드에서는 Cardboard SDK를 사용하는 방법을 보여줍니다. 나만의 가상 현실 (VR) 환경을 만들 수 있습니다.

Cardboard SDK를 사용하면 스마트폰을 VR 플랫폼으로 활용할 수 있습니다. 스마트폰 입체 렌더링을 통해 3D 장면을 표시하고, 머리의 움직임을 추적하고 이에 반응할 수 있으며, 사용자가 뷰어 버튼을 누르는 것을 감지하여 앱과 상호작용합니다.

시작하려면 핵심 내용을 보여주는 데모 게임인 HelloCardboard를 사용합니다. 기능을 살펴봤습니다 게임에서 사용자는 가상 세계를 둘러보면서 객체를 수집합니다 이 가이드에서는 다음 작업을 수행하는 방법을 보여줍니다.

  • 개발 환경 설정
  • 데모 앱 다운로드 및 빌드
  • Cardboard 뷰어의 QR 코드를 스캔하여 매개변수를 저장하세요.
  • 사용자의 머리 움직임 추적
  • 각 눈에 올바른 뷰 투영 매트릭스를 설정하여 입체 영상 이미지를 렌더링하세요.

HelloCardboard는 Android NDK를 사용합니다. 모든 네이티브 메서드는 다음과 같습니다.

  • HelloCardboardApp 클래스 메서드에 고유하게 국한됨
  • 해당 클래스의 인스턴스를 만들거나 삭제합니다.

개발 환경 설정

하드웨어 요구사항:

  • Android 8.0 'Oreo'를 실행하는 Android 기기 (API 수준 26) 이상
  • Cardboard 뷰어

소프트웨어 요구사항:

  • Android 스튜디오 버전 2022.1.1 'Electric Eel' 이상
  • Android SDK 13.0 'Tiramisu' (API 수준 33) 이상

  • 최신 버전의 Android NDK 프레임워크

    설치된 SDK를 검토하거나 업데이트하려면 환경설정 >으로 이동합니다. 모양 및 동작

    시스템 설정 > Android 스튜디오의 Android SDK

데모 앱 다운로드 및 빌드

Cardboard SDK는 사전 컴파일된 Vulkan을 사용하여 빌드됩니다. 헤더 파일을 생성합니다. 헤더 파일을 처음부터 빌드하는 단계는 다음과 같습니다. 여기에서 확인할 수 있습니다.

  1. 다음 명령어를 실행하여 Cardboard SDK와 HelloCardboard 데모를 클론합니다. 얻습니다.

    git clone https://github.com/googlevr/cardboard.git

  2. Android 스튜디오에서 Open an existing Android Studio Project를 선택한 다음 HelloCardboard 데모 앱이 클론된 디렉터리에 있습니다.

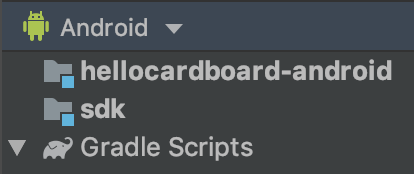

    코드가 Android 스튜디오의 Project 창에 표시됩니다.

  3. 카드보드 SDK를 조립하려면 아래에 있는 어셈블 옵션을 더블클릭합니다. Gradle 탭 (View > Tool Windows > Gradle)의 cardboard/:sdk/Tasks/build 폴더.

  4. 실행 > Run... 및 hellocardboard-android 대상을 선택합니다.

QR 코드 스캔

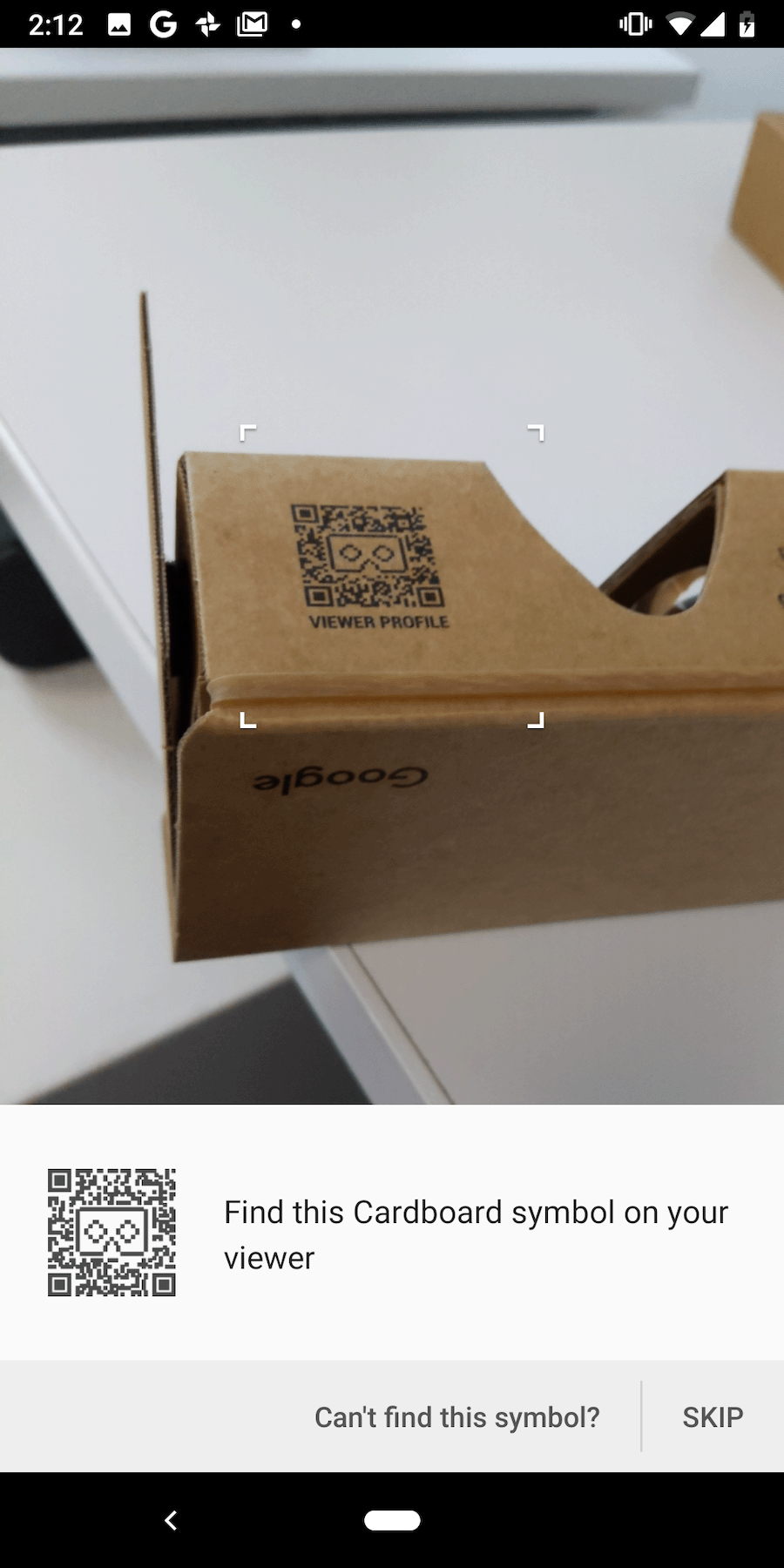

기기 매개변수를 저장하려면 다음과 같이 카드보드 뷰어에서 QR 코드를 스캔합니다.

사용자가 '건너뛰기'를 누르면 이전에 저장된 매개변수가 없으므로, Google Cardboard v1 (Google I/O 2014에서 출시됨) 매개변수

데모 사용해 보기

HelloCardboard를 사용하면 3D 공간에서 최단 거리 구를 찾아 수집합니다.

구를 찾아 수집하려면 다음 단계를 따르세요.

  1. 떠 있는 모양이 보일 때까지 머리를 어느 방향으로든 움직입니다.

  2. 구를 똑바로 바라보세요. 이로 인해 색상이 변경됩니다.

  3. '수집'하려면 Cardboard 뷰어 버튼을 누르세요. 볼 수 있습니다.

기기 구성

사용자가 톱니바퀴 아이콘을 탭하여 Cardboard 뷰어를 전환하면 nativeSwitchViewer가 실행됩니다. 메서드가 호출됩니다. 통화 nativeSwitchViewer회 CardboardQrCode_scanQrCodeAndSaveDeviceParams: 스캔할 창을 엽니다. 확인할 수 있습니다. 뷰어의 렌즈 왜곡 및 기타 매개변수가 한 번 업데이트됩니다. QR 코드가 스캔됩니다.

// Called by JNI method
void HelloCardboardApp::SwitchViewer() {
  CardboardQrCode_scanQrCodeAndSaveDeviceParams();
}

Android 스튜디오 x86 에뮬레이터 사용 설정

Android 스튜디오 x86 에뮬레이터용으로 빌드하려면 다음 줄을 삭제합니다. SDK의 build.gradle 파일 및 샘플:

abiFilters 'armeabi-v7a', 'arm64-v8a'

이렇게 하면 모든 ABI가 사용 설정되고 생성된 .aar 파일. Android ABI를 참조하세요. 를 참조하세요.

머리 추적

머리 추적기 만들기

헤드 추적기는 HelloCardboardApp의 생성자에서 한 번 생성됩니다.

HelloCardboardApp::HelloCardboardApp(JavaVM* vm, jobject obj, jobject asset_mgr_obj) {
  Cardboard_initializeAndroid(vm, obj); // Must be called in constructor
  head_tracker_ = CardboardHeadTracker_create();
}

VrActivity가 생성되면 HelloCardboardApp 클래스의 인스턴스가 생성됩니다. 다음과 같이 nativeOnCreate 메서드를 호출합니다.

public void onCreate(Bundle savedInstance) {
  super.onCreate(savedInstance);
  nativeApp = nativeOnCreate(getAssets());
  //...
}

머리 추적기 일시중지 및 다시 시작

헤드 추적기를 일시중지, 재개, 삭제하려면 다음 단계를 따르세요. CardboardHeadTracker_pause(head_tracker_), CardboardHeadTracker_resume(head_tracker_), CardboardHeadTracker_destroy(head_tracker_)를 각각 호출해야 합니다. "HelloCardboard" nativeOnPause, nativeOnResume에서 호출합니다. nativeOnDestroy:

// Code to pause head tracker in hello_cardboard_app.cc

void HelloCardboardApp::OnPause() { CardboardHeadTracker_pause(head_tracker_); }

// Call nativeOnPause in VrActivity
@Override
protected void onPause() {
  super.onPause();
  nativeOnPause(nativeApp);
  //...
}

// Code to resume head tracker in hello_cardboard_app.cc
void HelloCardboardApp::onResume() {
  CardboardHeadTracker_resume(head_tracker_);
  //...
}

// Call nativeOnResume in VrActivity
@Override
protected void onResume() {
  super.onResume();
  //...
  nativeOnResume(nativeApp);
}

// Code to destroy head tracker in hello_cardboard_app.cc
HelloCardboardApp::~HelloCardboardApp() {
  CardboardHeadTracker_destroy(head_tracker_);
  //...
}

// Call nativeOnDestroy in VrActivity
@Override
protected void onDestroy() {
  super.onDestroy();
  nativeOnDestroy(nativeApp);
  nativeApp = 0;
}

렌즈 왜곡

Cardboard에서 새 QR 코드를 스캔할 때마다 다음 코드가 저장된 매개변수를 읽습니다. 이를 사용하여 적절한 렌즈 왜곡을 적용하는 렌즈 왜곡 객체를 만듭니다. 있습니다.

CardboardQrCode_getSavedDeviceParams(&buffer, &size);

CardboardLensDistortion_destroy(lens_distortion_);
lens_distortion_ = CardboardLensDistortion_create(
    buffer, size, screen_width_, screen_height_);

CardboardQrCode_destroy(buffer);

렌더링

Cardboard에서 콘텐츠를 렌더링하려면 다음 작업이 필요합니다.

  • 텍스처 만들기
  • 왼쪽 눈과 오른쪽 눈에 대한 뷰 및 투영 행렬 가져오기
  • 렌더기 만들기 및 왜곡 메시 설정
  • 각 프레임 렌더링

텍스처 만들기

모든 콘텐츠는 텍스처에 그려지며 왼쪽과 오른쪽 눈을 위한 섹션으로 나뉩니다. 이러한 섹션은 각각 _leftEyeTexture 및 _rightEyeTexture에서 초기화됩니다.

void HelloCardboardApp::GlSetup() {
  LOGD("GL SETUP");

  if (framebuffer_ != 0) {
    GlTeardown();
  }

  // Create render texture.
  glGenTextures(1, &texture_);
  glBindTexture(GL_TEXTURE_2D, texture_);
  glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
  glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
  glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_CLAMP_TO_EDGE);
  glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_EDGE);

  glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, screen_width_, screen_height_, 0,
               GL_RGB, GL_UNSIGNED_BYTE, 0);

  left_eye_texture_description_.texture = texture_;
  left_eye_texture_description_.left_u = 0;
  left_eye_texture_description_.right_u = 0.5;
  left_eye_texture_description_.top_v = 1;
  left_eye_texture_description_.bottom_v = 0;

  right_eye_texture_description_.texture = texture_;
  right_eye_texture_description_.left_u = 0.5;
  right_eye_texture_description_.right_u = 1;
  right_eye_texture_description_.top_v = 1;
  right_eye_texture_description_.bottom_v = 0;

  //...
  CHECKGLERROR("GlSetup");
}

이러한 텍스처는 CardboardDistortionRenderer_renderEyeToDisplay에 매개변수로 전달됩니다.

왼쪽 눈과 오른쪽 눈의 뷰와 투영 행렬 가져오기

먼저 왼쪽 눈과 오른쪽 눈에 대한 눈 행렬을 가져옵니다.

CardboardLensDistortion_getEyeFromHeadMatrix(
    lens_distortion_, kLeft, eye_matrices_[0]);
CardboardLensDistortion_getEyeFromHeadMatrix(
    lens_distortion_, kRight, eye_matrices_[1]);
CardboardLensDistortion_getProjectionMatrix(
    lens_distortion_, kLeft, kZNear, kZFar, projection_matrices_[0]);
CardboardLensDistortion_getProjectionMatrix(
    lens_distortion_, kRight, kZNear, kZFar, projection_matrices_[1]);

그런 다음 각 눈의 왜곡 메시를 가져와서 왜곡 렌더기에 전달합니다.

CardboardLensDistortion_getDistortionMesh(lens_distortion_, kLeft, &left_mesh);
CardboardLensDistortion_getDistortionMesh(lens_distortion_, kRight, &right_mesh);

렌더기를 만들고 올바른 왜곡 메시 설정

렌더기는 한 번만 초기화하면 됩니다. 렌더기가 생성되면 새 왜곡 메시를 CardboardLensDistortion_getDistortionMesh 함수를 사용하세요.

distortion_renderer_ = CardboardOpenGlEs2DistortionRenderer_create();
CardboardDistortionRenderer_setMesh(distortion_renderer_, &left_mesh, kLeft);
CardboardDistortionRenderer_setMesh(distortion_renderer_, &right_mesh, kRight);

콘텐츠 렌더링

각 프레임의 경우 CardboardHeadTracker_getPose에서 현재 머리 방향을 가져옵니다.

CardboardHeadTracker_getPose(head_tracker_, monotonic_time_nano, &out_position[0], &out_orientation[0]);

뷰 및 투영 행렬과 함께 현재 헤드 방향을 사용하여 뷰를 구성합니다. 각 눈에 대한 투영 매트릭스를 설정하고 화면에 콘텐츠를 렌더링합니다.

// Draw eyes views
for (int eye = 0; eye < 2; ++eye) {
  glViewport(eye == kLeft ? 0 : screen_width_ / 2, 0, screen_width_ / 2,
             screen_height_);

  Matrix4x4 eye_matrix = GetMatrixFromGlArray(eye_matrices_[eye]);
  Matrix4x4 eye_view = eye_matrix * head_view_;

  Matrix4x4 projection_matrix =
      GetMatrixFromGlArray(projection_matrices_[eye]);
  Matrix4x4 modelview_target = eye_view * model_target_;
  modelview_projection_target_ = projection_matrix * modelview_target;
  modelview_projection_room_ = projection_matrix * eye_view;

  // Draw room and target. Replace this to render your own content.
  DrawWorld();
}

CardboardDistortionRenderer_renderEyeToDisplay를 사용하여 왜곡 적용 콘텐츠를 수정하고 콘텐츠를 화면에 렌더링합니다.

// Render
CardboardDistortionRenderer_renderEyeToDisplay(
    distortion_renderer_, /* target_display = */ 0, /* x = */ 0, /* y = */ 0,
    screen_width_, screen_height_, &left_eye_texture_description_,
    &right_eye_texture_description_);
