iOS 版 Google Cardboard 快速入门

本指南将向您介绍如何使用 Cardboard SDK for iOS 创建您自己的虚拟现实 (VR) 体验。

您可以使用 Cardboard SDK 将智能手机转变为 VR 平台。智能手机可以显示具有立体渲染效果的 3D 场景，跟踪头部动作并做出反应，通过检测用户何时按下观看器按钮，与应用进行交互。

首先，您将使用 HelloCardboard，这是一个演示游戏，演示了应用的核心功能。在游戏中，用户环顾虚拟世界寻找和收集对象的操作。该指南将介绍如何执行以下操作：

设置您的开发环境
下载并构建演示版应用
扫描 Cardboard 观看器的二维码以保存其参数
跟踪用户头部的移动
通过为每只眼睛设置正确的失真，渲染立体图像

设置您的开发环境

硬件要求：

运行 iOS 12.0 或更高版本的 iPhone
Cardboard 眼镜

软件要求：

Xcode 12.5 或更高版本
CocoaPods 1.9 或更高版本

下载并构建演示版应用

Cardboard SDK 是使用预编译的 Protocol Buffers 构建的。 C++ 源文件。如需从头开始构建源文件的步骤，请参阅此处。

通过以下方法从 GitHub 克隆 Cardboard SDK 和 Hello Cardboard 演示版应用：运行以下命令：
```
git clone https://github.com/googlevr/cardboard.git
```
在代码库根目录下运行以下命令，将 Protocol Buffers 依赖项安装到 Xcode 项目中：
```
pod install
```
在 Xcode 中打开 Cardboard 工作区 (Cardboard.xcworkspace)。
更改应用的软件包 ID，以便与您的团队一起为应用签名。
前往 SDK >构建阶段 >将二进制文件与库关联
1. 选择 libPods-sdk.a 并点击“-”，将其从列表中移除按钮。
2. 点击“+”图标，将 libProtobuf-C++.a 添加到列表中按钮并将其选中。如果弹出建议使用 XCFramework 的消息，请点击“Add Anyway”。
点击运行。

扫描二维码

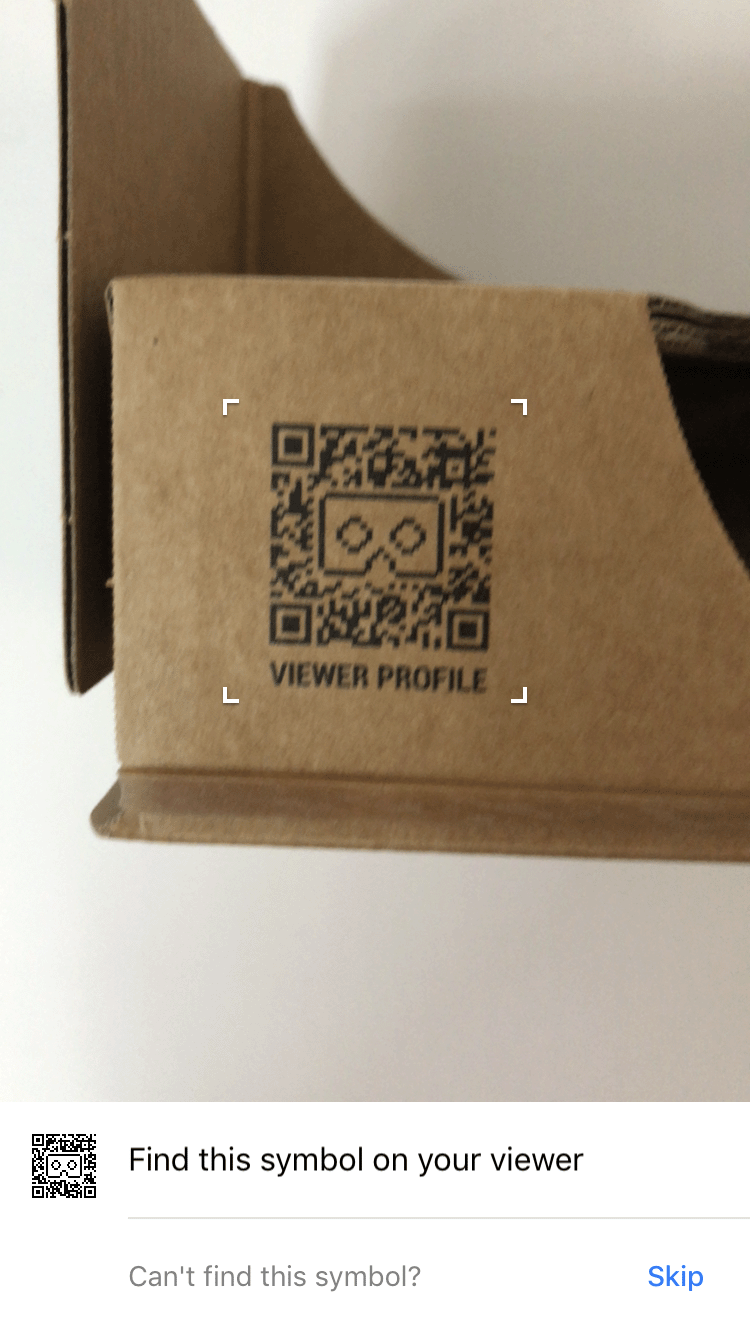

要保存设备参数，请扫描 Cardboard 观看器上的二维码：

试用演示

在 HelloCardboard 中，您将在 3D 空间中查找和收集测地球体。

要查找并收集球体，请执行以下操作：

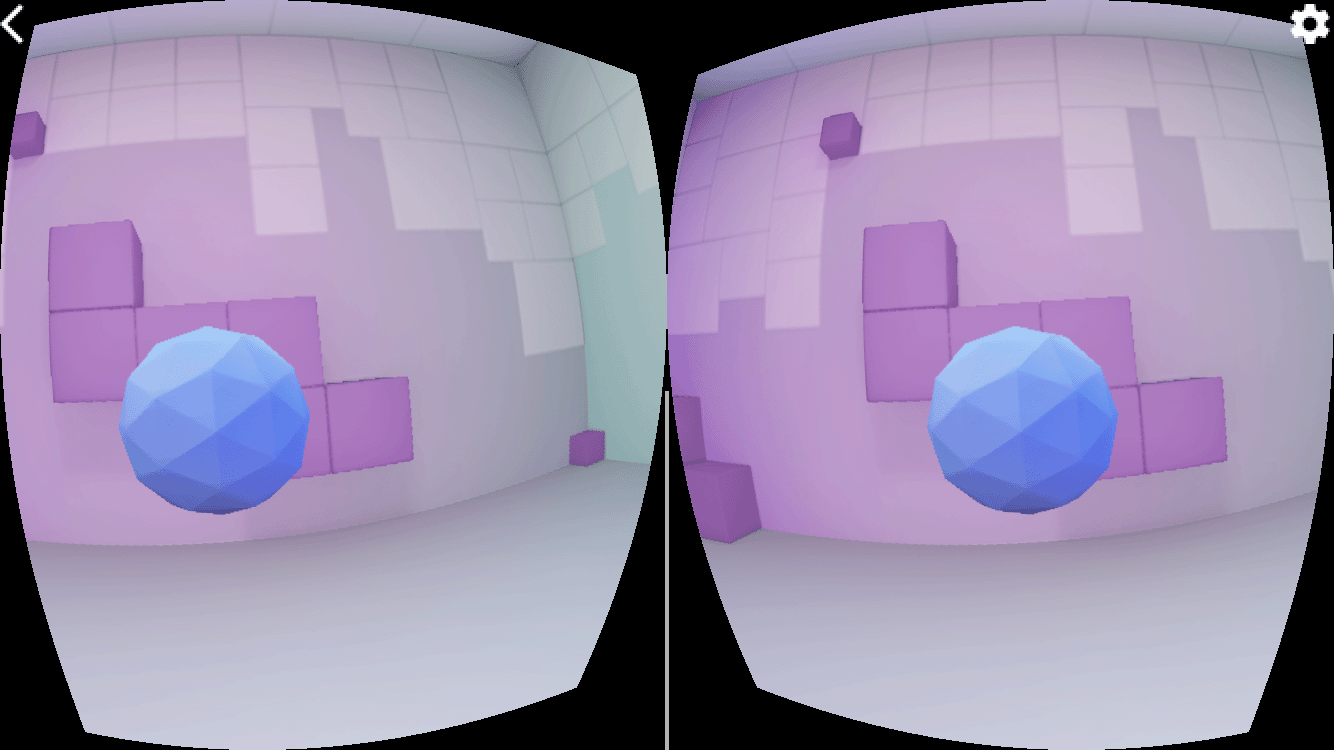

向任意方向转动头部，直到您看到一个浮动的球体。

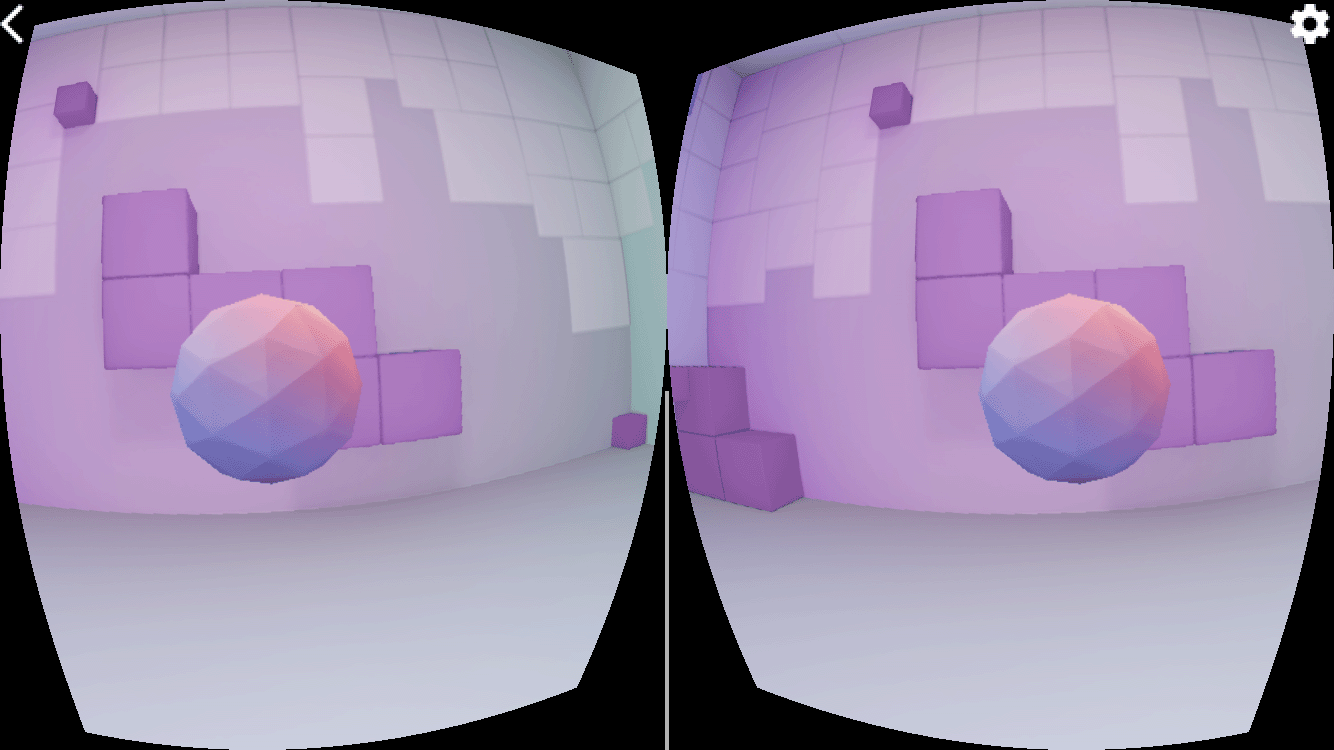

直视球体。这会使它更改颜色。
按下 Cardboard 眼镜按钮即可“收集”球体。

配置设备

当用户点按齿轮图标切换 Cardboard 眼镜时，didTapSwitchButton 方法在 HelloCardboardOverlayView 中调用。

- (void)didTapSwitchButton:(id)sender {
  if ([self.delegate respondsToSelector:@selector(didTapBackButton)]) {
    [self.delegate didChangeViewerProfile];
  }
  self.settingsBackgroundView.hidden = YES;
}

这将调用 CardboardQrCode_scanQrCodeAndSaveDeviceParams，这会打开用于扫描观看者二维码的窗口。当用户扫描二维码时，设备的并更新失真参数。

- (void)switchViewer {
  CardboardQrCode_scanQrCodeAndSaveDeviceParams();
}

- (void)didChangeViewerProfile {
  [self pauseCardboard];
  [self switchViewer];
  [self resumeCardboard];
}

头部跟踪

创建头部跟踪器

头部跟踪器应在 HelloCardboardViewController 的 viewDidLoad 方法中创建一次：

_cardboardHeadTracker = CardboardHeadTracker_create();

暂停和恢复头部跟踪器

pauseCardboard 和 resumeCardboard 方法（在 HelloCardboardViewController 类用于暂停和恢复头部跟踪器，。resumeCardboard 还会设置 _updateParams 标志，这会导致要在下一个绘制调用中更新的设备参数。

- (void)pauseCardboard {
  self.paused = true;
  CardboardHeadTracker_pause(_cardboardHeadTracker);
}

- (void)resumeCardboard {
  // Parameters may have changed.
  _updateParams = YES;

  // Check for device parameters existence in app storage. If they're missing,
  // we must scan a Cardboard QR code and save the obtained parameters.
  uint8_t *buffer;
  int size;
  CardboardQrCode_getSavedDeviceParams(&buffer, &size);
  if (size == 0) {
    [self switchViewer];
  }
  CardboardQrCode_destroy(buffer);

  CardboardHeadTracker_resume(_cardboardHeadTracker);
  self.paused = false;
}

镜头失真

每次 Cardboard 扫描新的二维码时，下面的代码都会读取已保存的参数然后使用这些物体来创建镜头失真对象，从而应用适当的镜头失真效果附加到渲染内容：

CardboardQrCode_getSavedDeviceParams(&encodedDeviceParams, &size);

// Create CardboardLensDistortion.
CardboardLensDistortion_destroy(_cardboardLensDistortion);
_cardboardLensDistortion =
    CardboardLensDistortion_create(encodedDeviceParams, size, width, height);

// Initialize HelloCardboardRenderer.
_renderer.reset(new cardboard::hello_cardboard::HelloCardboardRenderer(
      _cardboardLensDistortion, _cardboardHeadTracker, width, height));

渲染

在 Cardboard 中呈现内容涉及以下步骤：

创建纹理
获取左眼和右眼的视图和投影矩阵
创建渲染程序并设置失真网格
渲染每一帧

创建纹理

内容会绘制到纹理上，而该纹理会拆分为左右眼区段。这些部分分别在 _leftEyeTexture 和 _rightEyeTexture 中进行初始化。示例应用为双眼使用同一种纹理，但也可以为双眼创建一个单独的纹理，呈现不同的纹理。

// Generate texture to render left and right eyes.
glGenTextures(1, &_eyeTexture);
glBindTexture(GL_TEXTURE_2D, _eyeTexture);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_CLAMP_TO_EDGE);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_EDGE);

glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, _width, _height, 0, GL_RGB, GL_UNSIGNED_BYTE, 0);

_leftEyeTexture.texture = _eyeTexture;
_leftEyeTexture.left_u = 0;
_leftEyeTexture.right_u = 0.5;
_leftEyeTexture.top_v = 1;
_leftEyeTexture.bottom_v = 0;

_rightEyeTexture.texture = _eyeTexture;
_rightEyeTexture.left_u = 0.5;
_rightEyeTexture.right_u = 1;
_rightEyeTexture.top_v = 1;
_rightEyeTexture.bottom_v = 0;
CheckGLError("Create Eye textures");

这些纹理将作为参数传入 CardboardDistortionRenderer_renderEyeToDisplay。

获取左眼和右眼的视图和投影矩阵

首先，检索左眼和右眼的眼睛矩阵：

CardboardLensDistortion_getEyeFromHeadMatrix(_lensDistortion, kLeft, _eyeMatrices[kLeft]);
CardboardLensDistortion_getEyeFromHeadMatrix(_lensDistortion, kRight, _eyeMatrices[kRight]);
CardboardLensDistortion_getProjectionMatrix(_lensDistortion, kLeft, kZNear, kZFar,
                                            _projMatrices[kLeft]);
CardboardLensDistortion_getProjectionMatrix(_lensDistortion, kRight, kZNear, kZFar,
                                            _projMatrices[kRight]);

接下来，获取每只眼睛的失真网格，并将其传递给失真渲染程序：

CardboardLensDistortion_getDistortionMesh(_lensDistortion, kLeft, &leftMesh);
CardboardLensDistortion_getDistortionMesh(_lensDistortion, kRight, &rightMesh);

创建渲染程序并设置正确的失真网格

渲染程序只需初始化一次。创建渲染程序后，设置新的左眼和右眼的失真网格， CardboardLensDistortion_getDistortionMesh 函数。

_distortionRenderer = CardboardOpenGlEs2DistortionRenderer_create();
CardboardDistortionRenderer_setMesh(_distortionRenderer, &leftMesh, kLeft);
CardboardDistortionRenderer_setMesh(_distortionRenderer, &rightMesh, kRight);

呈现内容

从 CardboardHeadTracker_getPose 检索当前的头部方向：

CardboardHeadTracker_getPose(_headTracker, targetTime, position, orientation);
_headView =
    GLKMatrix4Multiply(GLKMatrix4MakeTranslation(position[0], position[1], position[2]),
                       GLKMatrix4MakeWithQuaternion(GLKQuaternionMakeWithArray(orientation)));

将当前的头部方向与视图和投影矩阵结合使用以组成视图投影矩阵，然后使用它们来为每只眼睛渲染世界内容：

// Draw left eye.
glViewport(0, 0, _width / 2.0, _height);
glScissor(0, 0, _width / 2.0, _height);
DrawWorld(_leftEyeViewPose, GLKMatrix4MakeWithArray(_projMatrices[kLeft]));

// Draw right eye.
glViewport(_width / 2.0, 0, _width / 2.0, _height);
glScissor(_width / 2.0, 0, _width / 2.0, _height);
DrawWorld(_rightEyeViewPose, GLKMatrix4MakeWithArray(_projMatrices[kRight]));

使用 CardboardDistortionRenderer_renderEyeToDisplay 应用失真更正内容，并将内容呈现到屏幕上。

CardboardDistortionRenderer_renderEyeToDisplay(_distortionRenderer, renderTarget, /*x=*/0,
                                               /*y=*/0, _width, _height, &_leftEyeTexture,
                                               &_rightEyeTexture);
