Примеры элементов данных стиля

Выберите платформу: Android iOS JavaScript

На этой странице показано, как программно получить доступ к набору данных и стилизовать его объекты, а также рассматриваются примеры стилизации для объектов данных на основе точечной, полигональной и полилинейной геометрии.

Стилизация наборов данных на основе данных отображает объекты данных на основе предоставленных координат широты и долготы из файла геопространственных данных, использованного для создания набора данных.

Пример оформления точечных данных

В этом примере показан подход к стилизации объектов данных на основе точечной геометрии.

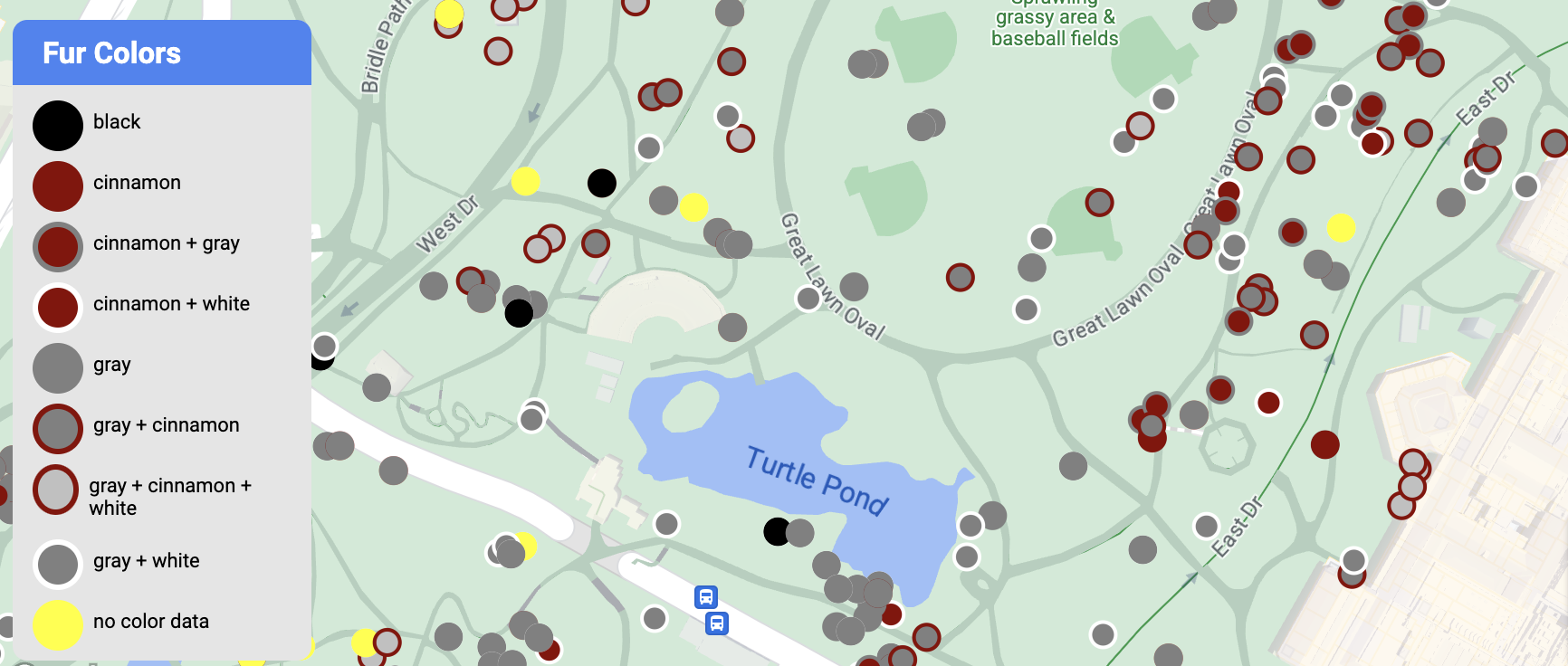

Снимок экрана, на котором показаны данные стилизованных точек.

О наборе данных

Набор данных, используемый в этом примере, является результатом опроса белок в Центральном парке Нью-Йорка, проведенного в 2018 году . В следующем фрагменте файла данных CSV столбцы x и y используются для географических данных; включен столбец LatLng , но он не используется в этом примере, поскольку наборы данных поддерживают формат WKT только в том случае, если столбец называется WKT . Дополнительные сведения о поддерживаемых форматах местоположения см. в разделе Требования к CSV .

Набор данных переписи белок содержит большое количество различных точек данных, касающихся наблюдаемого цвета меха и поведения белок (не забудьте прокрутить по горизонтали, чтобы увидеть все это).

Х Да УникальныйSquirrelID Га Сдвиг Дата Гектар БелкаНомер Возраст ОсновнойМехЦвет ВыделениеМехЦвет Комбинация основного и основного цвета Цветовые ноты Расположение Измерение над землей Конкретное местоположение Бег Погоня Восхождение Еда Собирательство Другие виды деятельности Кукс Кваас стоны Хвостовые флаги Хвостовые переключатели Подходы Безразличный Бежит из Другие взаимодействия ШиротаДлительность
-73.9561344937861 40.7940823884086 37Ф-ПМ-1014-03 37F ПМ 10142018 3 + ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ТОЧКА (-73.9561344937861 40.7940823884086)
-73.9688574691102 40.7837825208444 21Б-АМ-1019-04 21Б ЯВЛЯЮСЬ 10192018 4 + ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ТОЧКА (-73.9688574691102 40.7837825208444)
-73.9742811484852 40.775533619083 11Б-ПМ-1014-08 11Б ПМ 10142018 8 Серый Серый+ Над землей 10 ЛОЖЬ истинный ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ТОЧКА (-73.97428114848522 40.775533619083)
-73.9596413903948 40.7903128889029 32Э-ПМ-1017-14 32Е ПМ 10172018 14 Взрослый Серый Серый+ Ничего не выбрано в качестве основного. Серый выбран в качестве основных моментов. Внесены исполнительные коррективы. ЛОЖЬ ЛОЖЬ ЛОЖЬ истинный истинный ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ истинный ТОЧКА (-73.9596413903948 40.7903128889029)
-73.9702676472613 40.7762126854894 13Э-АМ-1017-05 13Е ЯВЛЯЮСЬ 10172018 5 Взрослый Серый Корица Серый+Корица Над землей на пне ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ истинный ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ТОЧКА (-73,9702676472613 40,7762126854894)
-73,9683613516225 40.7725908847499 11H-AM-1010-03 11ч. ЯВЛЯЮСЬ 10102018 3 Взрослый Корица Белый Корица+Белый ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ истинный ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ истинный ЛОЖЬ истинный ЛОЖЬ ТОЧКА (-73,9683613516225 40,7725908847499)
-73.9541201789795 40.7931811701082 36H-AM-1010-02 36 ч. ЯВЛЯЮСЬ 10102018 2 Взрослый Серый Серый+ недалеко от гектара Земляной самолет ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ истинный ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ЛОЖЬ ТОЧКА (-73.9541201789795 40.7931811701082)

Функции данных точек стиля

В коде в этом примере используется подход к стилизации цвета заливки и цвета обводки для каждой точки на основе атрибута CombinationofPrimaryandHighlightColor , который объединяет первичный и вторичный цвета меха для каждой белки.

Котлин

private fun styleDatasetsLayer() {
// Create the style factory function. val styleFactory = FeatureLayer.StyleFactory { feature: Feature ->
// Set default colors to to yellow and point radius to 8. var fillColor = Color.YELLOW var strokeColor = Color.YELLOW var pointRadius = 8F // Check if the feature is an instance of DatasetFeature. if (feature is DatasetFeature) {
val furColors: MutableMap<String, String> = feature.getDatasetAttributes() // Determine CombinationofPrimaryandHighlightColor attribute. val furColor = furColors!!["CombinationofPrimaryandHighlightColor"] when (furColor) { "Black+" -> { fillColor = Color.BLACK strokeColor= Color.BLACK } "Cinnamon+" -> { fillColor = -0x750000 strokeColor= -0x750000 } "Cinnamon+Gray" -> { fillColor = -0x750000 strokeColor= -0x750000 pointRadius = 6F } "Cinnamon+White" -> { fillColor = -0x750000 strokeColor= Color.WHITE pointRadius = 6F } "Gray+" -> fillColor = Color.GRAY "Gray+Cinnamon" -> { fillColor = Color.GRAY strokeColor= -0x750000 pointRadius = 6F } "Gray+Cinnamon, White" -> { fillColor = Color.LTGRAY strokeColor= -0x750000 pointRadius = 6F } "Gray+White" -> { fillColor = Color.GRAY strokeColor= Color.WHITE pointRadius = 6F } } return@StyleFactory FeatureStyle.Builder() .fillColor(fillColor) .strokeColor(strokeColor) .pointRadius(pointRadius) .build() } return@StyleFactory null }
// Apply the style factory function to the feature layer. datasetLayer?.setFeatureStyle(styleFactory) }

Ява

private void styleDatasetsLayer() {
// Create the style factory function. FeatureLayer.StyleFactory styleFactory = (Feature feature) -> {
// Check if the feature is an instance of DatasetFeature. if (feature instanceof DatasetFeature) {
// Determine CombinationofPrimaryandHighlightColor attribute. Map<String, String> furColors = ((DatasetFeature) feature).getDatasetAttributes(); String furColor = furColors.get("CombinationofPrimaryandHighlightColor"); // Set default colors to to yellow and point radius to 8. int fillColor = Color.YELLOW; int strokeColor = Color.YELLOW; int pointRadius = 8; switch (furColor) { case "Black+": fillColor = Color.BLACK; strokeColor = Color.BLACK; break; case "Cinnamon+": fillColor = 0xff8b0000; strokeColor = 0xff8b0000; break; case "Cinnamon+Gray": fillColor = 0xff8b0000; strokeColor = Color.GRAY; pointRadius = 6; break; case "Cinnamon+White": fillColor = 0xff8b0000; strokeColor = Color.WHITE; pointRadius = 6; break; case "Gray+": fillColor = Color.GRAY; strokeColor = Color.GRAY; break; case "Gray+Cinnamon": fillColor = Color.GRAY; strokeColor = 0xff8b0000; pointRadius = 6; break; case "Gray+Cinnamon, White": fillColor = Color.LTGRAY; strokeColor = 0xff8b0000; pointRadius = 6; break; case "Gray+White": fillColor = Color.GRAY; strokeColor = Color.WHITE; pointRadius = 6; break; default: fillColor = Color.YELLOW; strokeColor = Color.YELLOW; pointRadius = 8; } return new FeatureStyle.Builder() .fillColor(fillColor) .strokeColor(strokeColor) .pointRadius(pointRadius) .build(); } return null; };
// Apply the style factory function to the feature layer. datasetLayer.setFeatureStyle(styleFactory); }

Пример оформления данных многоугольника

В этом примере показан подход к стилизации объектов данных на основе геометрии полигона.

Снимок экрана, на котором показаны данные стилизованного полигона.

О наборе данных

Набор данных, используемый в этом примере, изображает парки Нью-Йорка . В следующем отрывке из файла набора данных GeoJSON показана репрезентативная запись объекта.

{
  "type": "Feature",
  "properties": {
    "jurisdiction": "DPR",
    "mapped": "False",
    "zipcode": "11356",
    "acres": "0.05",
    "location": "College Pl., College Pt. Blvd., bet. 11 Ave. and 12 Ave.",
    "nys_assembly": "27",
    "councildistrict": "19",
    "url": "http://www.nycgovparks.org/parks/Q042/",
    "typecategory": "Triangle/Plaza",
    "us_congress": "14",
    "eapply": "Poppenhusen Park",
    "parentid": "Q-07",
    "gispropnum": "Q042",
    "retired": "false",
    "communityboard": "407",
    "objectid": "6248",
    "globalid": "F4810079-CBB9-4BE7-BBFA-B3C0C35D5DE5",
    "name311": "Poppenhusen Park",
    "department": "Q-07",
    "pip_ratable": "true",
    "subcategory": "Sitting Area/Triangle/Mall",
    "precinct": "109",
    "permit": "true",
    "acquisitiondate": null,
    "omppropid": "Q042",
    "gisobjid": "100000301",
    "signname": "Poppenhusen Park",
    "address": null,
    "permitparent": "Q-07",
    "class": "PARK",
    "nys_senate": "11",
    "permitdistrict": "Q-07",
    "borough": "Q",
    "waterfront": "false"
  },
  "geometry": {
    "type": "MultiPolygon",
    "coordinates": [
      [
        [
          [
            -73.84575702371716,
            40.78796240884273
          ],
          [
            -73.84593393292693,
            40.78796857347548
          ],
          [
            -73.84577256469657,
            40.787651355629556
          ],
          [
            -73.84575702371716,
            40.78796240884273
          ]
        ]
      ]
    ]
  }
},

Стилизация объектов полигональных данных

Код в этом примере применяет специальный цвет к объектам данных, связанным с typecategory «Незастроенный» или «Паркуэй», и окрашивает все остальные объекты в зеленый цвет.

Котлин

private fun styleDatasetsLayer() {
// Create the style factory function. val styleFactory = FeatureLayer.StyleFactory { feature: Feature ->
// Check if the feature is an instance of DatasetFeature. if (feature is DatasetFeature) { // Determine the value of the typecategory attribute. val typeCategories: MutableMap<String, String> = feature.getDatasetAttributes() val typeCategory = typeCategories!!["typecategory"] // Set default colors to green. var fillColor = 0x4000ff00 var strokeColor = 0xff00ff00 when (typeCategory) { "Undeveloped" -> { // Color undeveloped areas blue. fillColor = 0x400000ff strokeColor = 0x400000ff } "Parkway" -> { // Color parkway areas red. fillColor = 0x40ff0000 strokeColor = 0x40ff0000 } else -> { // Color all other areas green. fillColor = 0x4000ff00 strokeColor = 0xff00ff00 } } return@StyleFactory FeatureStyle.Builder() .fillColor(fillColor) .strokeColor(strokeColor) .strokeWidth(2F) .build() } return@StyleFactory null }
// Apply the style factory function to the feature layer. datasetLayer?.setFeatureStyle(styleFactory) }

Ява

private void styleDatasetsLayer() {
// Create the style factory function. FeatureLayer.StyleFactory styleFactory = (Feature feature) -> {
// Check if the feature is an instance of DatasetFeature. if (feature instanceof DatasetFeature) {
// Determine the value of the typecategory attribute. Map<String, String> typeCategories = ((DatasetFeature) feature).getDatasetAttributes(); String typeCategory = typeCategories.get("typecategory"); // Set default colors to green. int fillColor = 0x4000ff00; int strokeColor = 0xff00ff00; switch (typeCategory) { case "Undeveloped": // Color undeveloped areas blue. fillColor = 0x400000ff; strokeColor = 0xff0000ff; break; case "Parkway": // Color parkway areas red. fillColor = 0x40ff0000; strokeColor = 0xffff0000; break; default: // Color all other areas green. fillColor = 0x4000ff00; strokeColor = 0xff00ff00; } return new FeatureStyle.Builder() .fillColor(fillColor) .strokeColor(strokeColor) .strokeWidth(2) .build(); } return null; };
// Apply the style factory function to the feature layer. datasetLayer.setFeatureStyle(styleFactory); }

Пример стиля данных полилинии

В этом примере показан подход к стилизации объектов данных на основе геометрии полилиний.

Снимок экрана, на котором показаны данные стилизованной полилинии.

О наборе данных

Набор данных, используемый в этом примере, показывает мосты в районе Сиэтла . В следующем отрывке из файла набора данных GeoJSON показана репрезентативная запись объекта.

{
  "type": "Feature",
  "properties": {
      "OBJECTID": 1,
      "COMPTYPE": 66,
      "COMPKEY": 515774,
      "HANSEGKEY": 489781,
      "UNITID": "BRG-935",
      "UNITTYPE": " ",
      "BRGUNITID": "BRG-935",
      "UNITDESC_BRG": "YALE AVE BR REV LANE OC                                                                                                                                                                                                                                        ",
      "UNITDESC_SEG": "HOWELL ST ON RP BETWEEN HOWELL ST AND I5 SB                                                                                                                                                                                                                    ",
      "INSTDATE": null,
      "EXPDATE": null,
      "STATUS": " ",
      "STATUSDT": null,
      "CONDITION": " ",
      "CONDDT": null,
      "OWN": " ",
      "LSTVERIFY": null,
      "MAINTBY": " ",
      "ADDBY": "GARCIAA",
      "ADDDTTM": "2010-01-21T00:00:00Z",
      "MODBY": null,
      "MODDTTM": null,
      "BR_NBR": 935,
      "BR_CODE": " 935",
      "BR_TYPE": "ST",
      "BR_NAME": "YALE AVE BR REV LANE OC",
      "BR_FACILITIES": "YALE AVE-SR 5 ON RAMP",
      "BR_FEATURES": "SR 5 REV LANE",
      "BR_RATING": 0,
      "BR_INSET": 1,
      "BR_GEO": "DT",
      "BR_OWNER": "DOT",
      "BR_OWNER_NAME": "State of Washington",
      "GEOBASID": 0,
      "XGEOBASID": 0,
      "GISSEGKEY": 489781,
      "EARTHQUAKE_RESPONSE_TEAM": " ",
      "SHAPE_Length": 220.11891836147655
  },
  "geometry": {
      "type": "LineString",
      "coordinates": [
          [
              -122.329201929090928,
              47.616910448708538
          ],
          [
              -122.329206483407461,
              47.616976719821004
          ],
          [
              -122.32921802149356,
              47.617042137515213
          ],
          [
              -122.329236413912909,
              47.617105967923777
          ],
          [
              -122.329261454336034,
              47.617167494985758
          ],
          [
              -122.329292861855023,
              47.617226028479571
          ],
          [
              -122.329330284134699,
              47.617280911766009
          ],
          [
              -122.329373301365223,
              47.617331529154569
          ],
          [
              -122.329421430971635,
              47.617377312810319
          ],
          [
              -122.329474133027375,
              47.617417749124023
          ],
          [
              -122.32953081631139,
              47.617452384473893
          ]
      ]
  }
},

Стилизовать объекты данных полилинии

В следующем фрагменте один и тот же стиль применяется непосредственно ко всем объектам данных.

Котлин

private fun styleDatasetsLayer() {
// Create the style factory function. val styleFactory = FeatureLayer.StyleFactory { feature: Feature ->
// Check if the feature is an instance of DatasetFeature. if (feature is DatasetFeature) {
return@StyleFactory FeatureStyle.Builder() // Define a style with green stroke with a width of 4. .strokeColor(0xff00ff00.toInt()) .strokeWidth(4F) .build() } return@StyleFactory null }
// Apply the style factory function to the feature layer. datasetLayer?.setFeatureStyle(styleFactory) }

Ява

private void styleDatasetsLayer() {
// Create the style factory function. FeatureLayer.StyleFactory styleFactory = (Feature feature) -> {
// Check if the feature is an instance of DatasetFeature. if (feature instanceof DatasetFeature) {
return new FeatureStyle.Builder() // Define a style with green stroke with a width of 4. .strokeColor(0xff00ff00) .strokeWidth(4) .build(); } return null; };
// Apply the style factory function to the feature layer. datasetLayer.setFeatureStyle(styleFactory); }
