Skema DSPL

Halaman ini dan subhalaman tertautnya mendokumentasikan skema XML DSPL. Materi ini ditujukan bagi pengguna tingkat lanjut yang ingin memahami detail tingkat rendah bahasa; bagi sebagian besar pengguna, konten dalam Panduan Developer sudah memadai untuk membuat dan mengedit set data DSPL.

Skema XML lengkap dapat didownload dalam format XSD di situs kode DSPL.

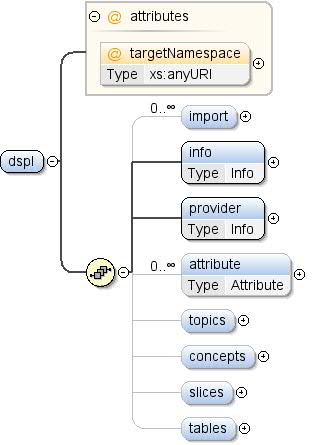

Elemen: dspl

Namespace http://schemas.google.com/dspl/2010
Anotasi Spesifikasi DSPL mendeskripsikan set data. Set data diidentifikasi oleh namespace-nya. Set data terdiri dari elemen berikut: - Tabel: Data untuk konsep dan slice yang ditentukan dalam set data - Konsep: Definisi dan struktur yang ditentukan pengguna yang digunakan dalam set data - Slice: Kombinasi dimensi dan metrik yang ada dalam set data - Topik: Label hierarki yang digunakan untuk mengatur konsep set data
Diagram Diagram dspl9.tmp#id103 dspl9.tmp#id2 dspl9.tmp#id5 dspl9.tmp#id16 dspl9.tmp#id17 dspl9.tmp#id27 dspl9.tmp#id35 dspl9.tmp#id68 dspl9.tmp#id86
Properti
konten: kompleks
Model import* , info , provider , atribut* , topik{0,1} , konsep{0,1} , irisan{0,1} , tabel{0,1}
Turunan attribute, konsep, impor, info, penyedia, irisan, tabel, topik
Instance
<dspl targetNamespace="">
  <import location="" namespace="">{0,unbounded}</import>
  <info>{1,1}</info>
  <provider>{1,1}</provider>
  <attribute concept="" id="">{0,unbounded}</attribute>
  <topics>{0,1}</topics>
  <concepts>{0,1}</concepts>
  <slices>{0,1}</slices>
  <tables>{0,1}</tables>
</dspl>
Atribut
NamaQ Jenis Fixed Default Penggunaan Annotation
TargetNamespace xs.URI opsional Setiap set data dapat menyediakan namespace target. Namespace target adalah URI yang mengidentifikasi set data secara unik. Untuk informasi selengkapnya tentang penggunaan namespace di XML, lihat: http://www.w3.org/TR/REC-xml-names/ Jika tidak ada targetNamespace yang diberikan, namespace akan dihasilkan saat set data diimpor.
Sumber
<xs:element name="dspl">
  <xs:annotation>
    <xs:documentation>A DSPL specification describes a dataset. A dataset is
        identified by its namespace. A dataset is comprised of the
        following elements:

        - Tables: Data for the concepts and slices defined in the
        dataset

        - Concepts: User-specified definitions and structures used in
        the dataset

        - Slices: Combinations of dimensions and metrics present in
        the dataset

        - Topics: Hierarchical labels used to organise the concepts of
        the dataset</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:sequence>
      <xs:element name="import" minOccurs="0" maxOccurs="unbounded">
        <xs:annotation>
          <xs:documentation>Import directive for external datasets -- modeled after
              the XML Schema import directive.  In order to use
              elements defined in an external dataset, the external
              dataset must be referenced using an import directive.</xs:documentation>
        </xs:annotation>
        <xs:complexType>
          <xs:attribute name="namespace" use="required">
            <xs:annotation>
              <xs:documentation>The namespace of the imported dataset, specified as
                  a URI. A prefix must be associated with this
                  namespace before its contents can be referenced. See
                  [XML Namespaces] for more information about the use
                  of namespaces and prefixes in XML.</xs:documentation>
            </xs:annotation>
          </xs:attribute>
          <xs:attribute name="location" use="optional">
            <xs:annotation>
              <xs:documentation>An optional location where the definition of the
                  imported dataset can be found, specified as a
                  URL. If the location is omitted, the system
                  processing this DSPL dataset must already know the
                  imported dataset.

                  Implementation note: The Google dataset importer
                  ignores the location attribute. Any imported dataset
                  must be known by the Google importer beforehand.</xs:documentation>
            </xs:annotation>
          </xs:attribute>
        </xs:complexType>
      </xs:element>
      <xs:element name="info" type="Info" minOccurs="1">
        <xs:annotation>
          <xs:documentation>General information about the dataset.</xs:documentation>
        </xs:annotation>
      </xs:element>
      <xs:element name="provider" type="Info">
        <xs:annotation>
          <xs:documentation>General information about the dataset provider.</xs:documentation>
        </xs:annotation>
      </xs:element>
      <xs:element name="attribute" type="Attribute" minOccurs="0" maxOccurs="unbounded">
        <xs:annotation>
          <xs:documentation>Attribute associated with the dataset.</xs:documentation>
        </xs:annotation>
      </xs:element>
      <xs:element name="topics" minOccurs="0">
        <xs:annotation>
          <xs:documentation>A hierarchy of topics used to organize the contents of
              the dataset. The order in which topics are given is
              meaningful and should be respected by visualizations
              that displays these topics.</xs:documentation>
        </xs:annotation>
        <xs:complexType>
          <xs:sequence>
            <xs:element name="topic" type="Topic" maxOccurs="unbounded"/>
          </xs:sequence>
        </xs:complexType>
      </xs:element>
      <xs:element name="concepts" minOccurs="0">
        <xs:annotation>
          <xs:documentation>A list of concepts defined in this dataset.</xs:documentation>
        </xs:annotation>
        <xs:complexType>
          <xs:sequence>
            <xs:element name="concept" type="Concept" maxOccurs="unbounded"/>
          </xs:sequence>
        </xs:complexType>
      </xs:element>
      <xs:element name="slices" minOccurs="0">
        <xs:annotation>
          <xs:documentation>A list of slices defined in this dataset.</xs:documentation>
        </xs:annotation>
        <xs:complexType>
          <xs:sequence>
            <xs:element name="slice" type="Slice" maxOccurs="unbounded"/>
          </xs:sequence>
        </xs:complexType>
      </xs:element>
      <xs:element name="tables" minOccurs="0">
        <xs:annotation>
          <xs:documentation>A list of tables defined in this dataset.</xs:documentation>
        </xs:annotation>
        <xs:complexType>
          <xs:sequence>
            <xs:element name="table" type="Table" maxOccurs="unbounded"/>
          </xs:sequence>
        </xs:complexType>
      </xs:element>
    </xs:sequence>
    <xs:attribute name="targetNamespace" type="xs:anyURI" use="optional">
      <xs:annotation>
        <xs:documentation>Each dataset may provide a target namespace. The
              target namespace is a URI that uniquely identifies the
              dataset. For more information about the use of namespaces in XML,
              see:

              http://www.w3.org/TR/REC-xml-names/

              If no targetNamespace is provided,  then a namespace will be
              generated when the dataset is imported.</xs:documentation>
      </xs:annotation>
    </xs:attribute>
  </xs:complexType>
</xs:element>

Elemen: dspl / impor

Namespace http://schemas.google.com/dspl/2010
Anotasi Perintah impor untuk set data eksternal -- dibuat sesuai dengan perintah impor Skema XML. Untuk menggunakan elemen yang ditetapkan dalam set data eksternal, set data eksternal harus direferensikan menggunakan perintah impor.
Diagram Diagram dspl9.tmp#id3 dspl9.tmp#id4
Properti
konten: kompleks
Terjadi: 0
maxTerjadi: tidak terikat
Atribut
NamaQ Jenis Fixed Default Penggunaan Annotation
lokasi opsional Lokasi opsional tempat definisi set data yang diimpor dapat ditemukan, yang ditetapkan sebagai URL. Jika lokasi dihilangkan, sistem yang memproses set data DSPL ini harus sudah mengetahui set data yang diimpor. Catatan penerapan: Pengimpor set data Google mengabaikan atribut lokasi. Setiap set data yang diimpor harus diketahui oleh pengimpor Google sebelumnya.
namespace wajib Namespace dari set data yang diimpor, yang ditetapkan sebagai URI. Awalan harus dikaitkan dengan namespace ini sebelum kontennya dapat dirujuk. Lihat [ Namespace XML] untuk mengetahui informasi selengkapnya tentang penggunaan namespace dan awalan dalam XML.
Sumber
<xs:element name="import" minOccurs="0" maxOccurs="unbounded">
  <xs:annotation>
    <xs:documentation>Import directive for external datasets -- modeled after
              the XML Schema import directive.  In order to use
              elements defined in an external dataset, the external
              dataset must be referenced using an import directive.</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:attribute name="namespace" use="required">
      <xs:annotation>
        <xs:documentation>The namespace of the imported dataset, specified as
                  a URI. A prefix must be associated with this
                  namespace before its contents can be referenced. See
                  [XML Namespaces] for more information about the use
                  of namespaces and prefixes in XML.</xs:documentation>
      </xs:annotation>
    </xs:attribute>
    <xs:attribute name="location" use="optional">
      <xs:annotation>
        <xs:documentation>An optional location where the definition of the
                  imported dataset can be found, specified as a
                  URL. If the location is omitted, the system
                  processing this DSPL dataset must already know the
                  imported dataset.

                  Implementation note: The Google dataset importer
                  ignores the location attribute. Any imported dataset
                  must be known by the Google importer beforehand.</xs:documentation>
      </xs:annotation>
    </xs:attribute>
  </xs:complexType>
</xs:element>

Elemen: dspl / info

Namespace http://schemas.google.com/dspl/2010
Anotasi Informasi umum tentang set data.
Diagram Diagram dspl4.tmp#id7 dspl4.tmp#id14 dspl4.tmp#id15 dspl4.tmp#id6
Jenis Info
Properti
konten: kompleks
Terjadi: 1
Model name , description{0,1} , url{0,1}
Turunan description, name, url
Instance
<info>
  <name>{1,1}</name>
  <description>{0,1}</description>
  <url>{0,1}</url>
</info>
Sumber
<xs:element name="info" type="Info" minOccurs="1">
  <xs:annotation>
    <xs:documentation>General information about the dataset.</xs:documentation>
  </xs:annotation>
</xs:element>

Elemen: dspl / provider

Namespace http://schemas.google.com/dspl/2010
Anotasi Informasi umum tentang penyedia set data.
Diagram Diagram dspl4.tmp#id7 dspl4.tmp#id14 dspl4.tmp#id15 dspl4.tmp#id6
Jenis Info
Properti
konten: kompleks
Model name , description{0,1} , url{0,1}
Turunan description, name, url
Instance
<provider>
  <name>{1,1}</name>
  <description>{0,1}</description>
  <url>{0,1}</url>
</provider>
Sumber
<xs:element name="provider" type="Info">
  <xs:annotation>
    <xs:documentation>General information about the dataset provider.</xs:documentation>
  </xs:annotation>
</xs:element>

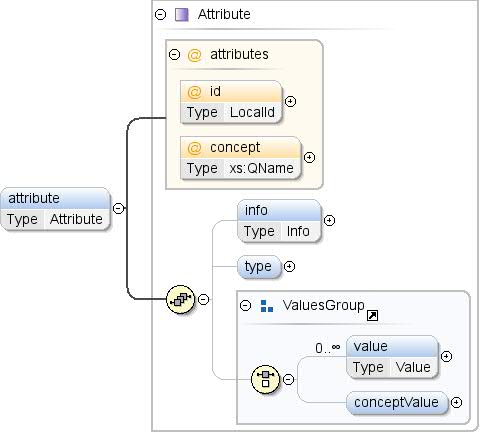

Elemen: dspl / atribut

Namespace http://schemas.google.com/dspl/2010
Anotasi Atribut yang terkait dengan set data.
Diagram Diagram dspl14.tmp#id24 dspl14.tmp#id26 dspl14.tmp#id19 dspl14.tmp#id20 dspl0.tmp#id10 dspl0.tmp#id12 dspl0.tmp#id9 dspl14.tmp#id18
Jenis Atribut
Properti
konten: kompleks
Terjadi: 0
maxTerjadi: tidak terikat
Model info{0,1} , jenis{0,1} , (nilai* | konsepValue{0,1})
Turunan konsepNilai, info, jenis, nilai
Instance
<attribute concept="" id="">
  <info>{0,1}</info>
  <type format="" ref="">{0,1}</type>
</attribute>
Atribut
NamaQ Jenis Fixed Default Penggunaan Annotation
konsep xs:NamaQ opsional Referensi untuk konsep yang sesuai dengan nilai atribut. Jika atribut menentukan sebuah jenis, maka jenis tersebut harus cocok dengan jenis konsep yang direferensikan. Referensi ke konsep eksternal harus dalam bentuk "prefix:other_konsep_id", dengan "awalan" adalah awalan yang digunakan untuk namespace set data eksternal (lihat namespace XML).
id LocalId opsional ID atribut konsep. ID ini harus unik dalam konsep (di seluruh atribut dan properti). ID dapat dihilangkan jika atribut konsep ditentukan. Dalam hal ini, ID dibuat secara implisit dengan nilai nama lokal dari konsep yang direferensikan. Misalnya, <attribute konsep="unit:currency"/> setara dengan <attribute id="currency" ="="="unit:currency"/>
Sumber
<xs:element name="attribute" type="Attribute" minOccurs="0" maxOccurs="unbounded">
  <xs:annotation>
    <xs:documentation>Attribute associated with the dataset.</xs:documentation>
  </xs:annotation>
</xs:element>

Elemen: dspl / topics

Namespace http://schemas.google.com/dspl/2010
Anotasi Hierarki topik yang digunakan untuk mengatur konten set data. Urutan pemberian topik berarti dan harus dipatuhi oleh visualisasi yang menampilkan topik ini.
Diagram Diagram dspl9.tmp#id28
Properti
konten: kompleks
Terjadi: 0
Model topik+
Turunan topik
Instance
<topics>
  <topic id="" parentTopic="">{1,unbounded}</topic>
</topics>
Sumber
<xs:element name="topics" minOccurs="0">
  <xs:annotation>
    <xs:documentation>A hierarchy of topics used to organize the contents of
              the dataset. The order in which topics are given is
              meaningful and should be respected by visualizations
              that displays these topics.</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:sequence>
      <xs:element name="topic" type="Topic" maxOccurs="unbounded"/>
    </xs:sequence>
  </xs:complexType>
</xs:element>

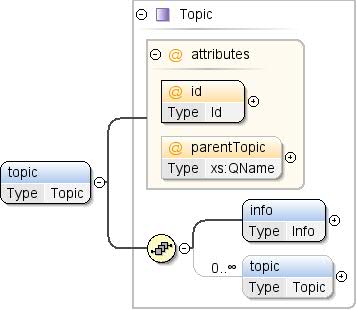

Elemen: dspl / topics / topic

Namespace http://schemas.google.com/dspl/2010
Diagram Diagram dspl15.tmp#id32 dspl15.tmp#id34 dspl15.tmp#id30 dspl15.tmp#id31 dspl15.tmp#id29
Jenis Topik
Properti
konten: kompleks
maxTerjadi: tidak terikat
Model info , topic*
Turunan info, topik
Instance
<topic id="" parentTopic="">
  <info>{1,1}</info>
  <topic id="" parentTopic="">{0,unbounded}</topic>
</topic>
Atribut
NamaQ Jenis Fixed Default Penggunaan Annotation
id ID wajib ID unik topik dalam set data.
topikorang tua xs:NamaQ opsional ID topik induk dari topik ini, jika ada. parentTopic tidak dapat ditentukan untuk topik yang disisipkan di dalam topik lain.
Sumber
<xs:element name="topic" type="Topic" maxOccurs="unbounded"/>

Elemen: dspl / konsep

Namespace http://schemas.google.com/dspl/2010
Anotasi Daftar konsep yang ditentukan dalam set data ini.
Diagram Diagram dspl9.tmp#id36
Properti
konten: kompleks
Terjadi: 0
Model konsep+
Turunan konsep
Instance
<concepts>
  <concept extends="" id="">{1,unbounded}</concept>
</concepts>
Sumber
<xs:element name="concepts" minOccurs="0">
  <xs:annotation>
    <xs:documentation>A list of concepts defined in this dataset.</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:sequence>
      <xs:element name="concept" type="Concept" maxOccurs="unbounded"/>
    </xs:sequence>
  </xs:complexType>
</xs:element>

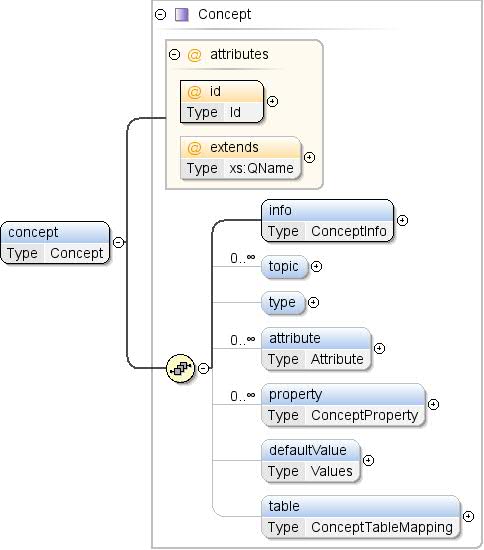

Elemen: dspl / konsep / konsep

Namespace http://schemas.google.com/dspl/2010
Diagram Diagram dspl6.tmp#id66 dspl6.tmp#id67 dspl6.tmp#id38 dspl6.tmp#id43 dspl6.tmp#id45 dspl6.tmp#id47 dspl6.tmp#id48 dspl6.tmp#id57 dspl6.tmp#id58 dspl6.tmp#id37
Jenis Konsep
Properti
konten: kompleks
maxTerjadi: tidak terikat
Model info , topic* , type{0,1} , attribute* , property* , defaultValue{0,1} , tabel{0,1}
Turunan attribute, defaultValue, info, property, table, topic, jenis
Instance
<concept extends="" id="">
  <info>{1,1}</info>
  <topic ref="">{0,unbounded}</topic>
  <type ref="">{0,1}</type>
  <attribute concept="" id="">{0,unbounded}</attribute>
  <property concept="" id="" isMapping="false" isParent="false">{0,unbounded}</property>
  <defaultValue>{0,1}</defaultValue>
  <table ref="">{0,1}</table>
</concept>
Atribut
NamaQ Jenis Fixed Default Penggunaan Annotation
diperluas xs:NamaQ opsional ID unik dari konsep yang diperluas oleh konsep ini. Konsep yang direferensikan dapat ditentukan dalam set data yang sama atau secara eksternal, yaitu di set data lain. Referensi ke konsep eksternal harus berupa "prefix:other_konsep_id", dengan "prefiks" adalah awalan yang digunakan untuk namespace set data eksternal (lihat namespace XML).
id ID wajib ID unik konsep, yang harus unik secara global dalam set data.
Sumber
<xs:element name="concept" type="Concept" maxOccurs="unbounded"/>

Elemen: dspl / slice

Namespace http://schemas.google.com/dspl/2010
Anotasi Daftar slice yang ditentukan dalam set data ini.
Diagram Diagram dspl9.tmp#id69
Properti
konten: kompleks
Terjadi: 0
Model bagian
Turunan slice
Instance
<slices>
  <slice id="">{1,unbounded}</slice>
</slices>
Sumber
<xs:element name="slices" minOccurs="0">
  <xs:annotation>
    <xs:documentation>A list of slices defined in this dataset.</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:sequence>
      <xs:element name="slice" type="Slice" maxOccurs="unbounded"/>
    </xs:sequence>
  </xs:complexType>
</xs:element>

Elemen: dspl / slices / slice

Namespace http://schemas.google.com/dspl/2010
Diagram Diagram dspl2.tmp#id85 dspl2.tmp#id71 dspl2.tmp#id72 dspl2.tmp#id75 dspl2.tmp#id76 dspl2.tmp#id70
Jenis Potongan
Properti
konten: kompleks
maxTerjadi: tidak terikat
Model info{0,1}, dimensi+, metrik+, tabel
Turunan dimension, info, metric, tabel
Instance
<slice id="">
  <info>{0,1}</info>
  <dimension concept="">{1,unbounded}</dimension>
  <metric concept="">{1,unbounded}</metric>
  <table ref="">{1,1}</table>
</slice>
Atribut
NamaQ Jenis Fixed Default Penggunaan Annotation
id ID wajib ID unik dari bagian tersebut.
Sumber
<xs:element name="slice" type="Slice" maxOccurs="unbounded"/>

Elemen: dspl / tabel

Namespace http://schemas.google.com/dspl/2010
Anotasi Daftar tabel yang ditentukan dalam set data ini.
Diagram Diagram dspl9.tmp#id87
Properti
konten: kompleks
Terjadi: 0
Model tabel+
Turunan tabel
Instance
<tables>
  <table id="">{1,unbounded}</table>
</tables>
Sumber
<xs:element name="tables" minOccurs="0">
  <xs:annotation>
    <xs:documentation>A list of tables defined in this dataset.</xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:sequence>
      <xs:element name="table" type="Table" maxOccurs="unbounded"/>
    </xs:sequence>
  </xs:complexType>
</xs:element>

Elemen: dspl / tables / table

Namespace http://schemas.google.com/dspl/2010

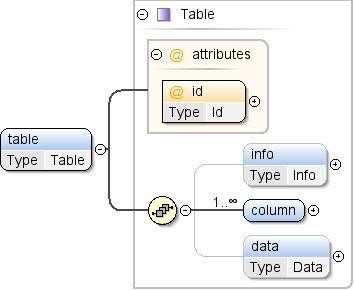

Diagram Diagram dspl10.tmp#id102 dspl10.tmp#id89 dspl10.tmp#id90 dspl10.tmp#id97 dspl10.tmp#id88
Jenis Tabel
Properti
konten: kompleks
maxTerjadi: tidak terikat
Model info{0,1}, kolom+, data{0,1}
Turunan kolom, data, info
Instance
<table id="">
  <info>{0,1}</info>
  <column format="" id="" type="">{1,unbounded}</column>
  <data>{0,1}</data>
</table>
Atribut
NamaQ Jenis Fixed Default Penggunaan Annotation
id ID wajib ID unik tabel dalam set data.
Sumber
<xs:element name="table" type="Table" maxOccurs="unbounded"/>

Atribut: dspl / import / @namespace

Namespace Tidak ada namespace
Anotasi Namespace set data yang diimpor, ditetapkan sebagai URI. Awalan harus dikaitkan dengan namespace ini sebelum kontennya dapat direferensikan. Lihat [namespace XML] untuk mengetahui informasi selengkapnya tentang penggunaan namespace dan awalan di XML.
Properti
gunakan: wajib
Digunakan oleh
Elemen dspl/impor
Sumber
<xs:attribute name="namespace" use="required">
  <xs:annotation>
    <xs:documentation>The namespace of the imported dataset, specified as
                  a URI. A prefix must be associated with this
                  namespace before its contents can be referenced. See
                  [XML Namespaces] for more information about the use
                  of namespaces and prefixes in XML.</xs:documentation>
  </xs:annotation>
</xs:attribute>

Atribut: dspl / import / @location

Namespace Tidak ada namespace
Anotasi Lokasi opsional tempat definisi set data yang diimpor dapat ditemukan, yang ditetapkan sebagai URL. Jika lokasi dihilangkan, sistem yang memproses set data DSPL ini harus sudah mengetahui set data yang diimpor. Catatan penerapan: Pengimpor set data Google mengabaikan atribut lokasi. Setiap set data yang diimpor harus diketahui oleh pengimpor Google sebelumnya.
Properti
gunakan: opsional
Digunakan oleh
Elemen dspl/impor
Sumber
<xs:attribute name="location" use="optional">
  <xs:annotation>
    <xs:documentation>An optional location where the definition of the
                  imported dataset can be found, specified as a
                  URL. If the location is omitted, the system
                  processing this DSPL dataset must already know the
                  imported dataset.

                  Implementation note: The Google dataset importer
                  ignores the location attribute. Any imported dataset
                  must be known by the Google importer beforehand.</xs:documentation>
  </xs:annotation>
</xs:attribute>

Atribut: dspl / @targetNamespace

Namespace Tidak ada namespace
Anotasi Setiap set data dapat menyediakan namespace target. Namespace target adalah URI yang mengidentifikasi set data secara unik. Untuk informasi selengkapnya tentang penggunaan namespace dalam XML, lihat: http://www.w3.org/TR/REC-xml-names/ Jika tidak ada targetNamespace yang disediakan, namespace akan dibuat saat set data diimpor.
Jenis xs.URI
Properti
gunakan: opsional
Digunakan oleh
Elemen dspl
Sumber
<xs:attribute name="targetNamespace" type="xs:anyURI" use="optional">
  <xs:annotation>
    <xs:documentation>Each dataset may provide a target namespace. The
              target namespace is a URI that uniquely identifies the
              dataset. For more information about the use of namespaces in XML,
              see:

              http://www.w3.org/TR/REC-xml-names/

              If no targetNamespace is provided,  then a namespace will be
              generated when the dataset is imported.</xs:documentation>
  </xs:annotation>
</xs:attribute>

Dibuat menggunakan Editor XML oXygen.
