1. 개요
분산 추적은 다중 계층 마이크로서비스 아키텍처에 대한 통계와 관측 가능성을 얻는 데 중요합니다. 서비스를 서비스 호출에서 서비스 A, 서비스 B에 이르는 체인으로 연결하는 경우, 호출이 성공했음을 인지하고 모든 단계에서 지연 시간을 이해하는 것이 중요합니다.
Spring Boot에서 Spring Sleuth를 사용하여 애플리케이션에 분산형 추적 계측을 원활하게 추가할 수 있습니다. 기본적으로 트레이스 데이터를 Zipkin으로 전달할 수 있습니다.
Google Cloud Platform에는 자체 Zipkin 인스턴스나 스토리지를 관리할 필요 없이 트레이스 데이터를 저장할 수 있는 관리형 서비스인 Stackdriver Trace가 있습니다. 또한 Stackdriver Trace에서 지연 시간 분포 보고서를 생성하고 성능 회귀를 자동으로 감지할 수 있습니다.
Spring Boot 애플리케이션에서 Stackdriver Trace를 사용하는 방법에는 두 가지가 있습니다.
- Stackdriver Trace Zipkin Proxy를 사용하고 이 프록시를 Zipkin 엔드포인트로 사용하도록 Spring Sleuth를 구성하기만 하면 됩니다.
- 또는 Spring Cloud Sleuth와 원활하게 통합되고 trace 데이터를 Stackdriver Trace로 직접 전달하는 Spring Cloud GCP Trace를 사용하세요.
이 Codelab에서는 새로운 Spring Boot 애플리케이션을 빌드하고 분산 추적에 Spring Cloud GCP Trace를 사용하는 방법을 알아봅니다.
학습할 내용
- Spring Boot 자바 애플리케이션을 만들고 Stackdriver Trace를 구성하는 방법
필요한 항목
본 튜토리얼을 어떻게 사용하실 계획인가요?
HTML/CSS 웹 앱 빌드 관련 사전지식 수준을 평가해 주세요.
귀하의 Google Cloud Platform 서비스 사용 경험을 평가해 주세요.
2. 설정 및 요구사항
자습형 환경 설정
Google 계정 (Gmail 또는 Google 앱)이 아직 없다면 계정을 만들어야 합니다. Google Cloud Platform Console (console.cloud.google.com)에 로그인하여 새 프로젝트를 만듭니다.
모든 Google Cloud 프로젝트에서 고유한 이름인 프로젝트 ID를 기억하세요(위의 이름은 이미 사용되었으므로 사용할 수 없습니다). 이 ID는 나중에 이 Codelab에서 PROJECT_ID라고 부릅니다.
다음으로 Google Cloud 리소스를 사용하려면 Cloud Console에서 결제를 사용 설정해야 합니다.
이 codelab을 실행하는 과정에는 많은 비용이 들지 않지만 더 많은 리소스를 사용하려고 하거나 실행 중일 경우 비용이 더 들 수 있습니다(이 문서 마지막의 '삭제' 섹션 참조).
Google Cloud Platform의 신규 사용자는 $300 무료 체험판을 사용할 수 있습니다.
Google Cloud Shell
노트북에서 원격으로 Google Cloud와 Kubernetes를 실행할 수 있지만, 이 Codelab에서는 Cloud에서 실행되는 명령줄 환경인 Google Cloud Shell을 사용합니다.
Google Cloud Shell 활성화
GCP 콘솔에서 오른쪽 상단 툴바의 Cloud Shell 아이콘을 클릭합니다.
그런 다음 'Cloud Shell 시작'을 클릭합니다.
환경을 프로비저닝하고 연결하는 데 몇 분 정도 소요됩니다.
가상 머신은 필요한 모든 개발 도구와 함께 로드됩니다. 영구적인 5GB 홈 디렉토리를 제공하고 Google Cloud에서 실행되므로 네트워크 성능과 인증이 크게 개선됩니다. 이 실습에서 대부분의 작업은 브라우저나 Google Chromebook만을 이용하여 수행할 수 있습니다.
Cloud Shell에 연결되면 인증이 이미 완료되어 있고 프로젝트가 이미 PROJECT_ID로 설정되어 있음을 확인할 수 있습니다.
Cloud Shell에서 다음 명령어를 실행하여 인증되었는지 확인합니다.
gcloud auth list
명령어 결과
Credentialed accounts: - <myaccount>@<mydomain>.com (active)
gcloud config list project
명령어 결과
[core] project = <PROJECT_ID>
또는 다음 명령어로 설정할 수 있습니다.
gcloud config set project <PROJECT_ID>
명령어 결과
Updated property [core/project].
3. 새 Spring Boot REST 서비스 만들기
Cloud Shell이 출시된 후에는 명령줄을 사용하여 Spring Initializr로 새 Spring Boot 애플리케이션을 생성할 수 있습니다.
$ curl https://start.spring.io/starter.tgz -d packaging=jar \
-d dependencies=web,lombok,cloud-gcp,cloud-starter-sleuth \
-d baseDir=trace-service-one | tar -xzvf - \
&& cd trace-service-one새 클래스를 추가하여 새 REST 컨트롤러를 만듭니다.
src/main/java/com/example/demo/WorkController.java
package com.example.demo;
import lombok.extern.slf4j.Slf4j;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RestController;
import java.util.Random;
@RestController
@Slf4j
public class WorkController {
Random r = new Random();
public void meeting() {
try {
log.info("meeting...");
// Delay for random number of milliseconds.
Thread.sleep(r.nextInt(500));
} catch (InterruptedException e) {
}
}
@GetMapping("/")
public String work() {
// What is work? Meetings!
// When you hit this URL, it'll call meetings() 5 times.
// Each time will have a random delay.
log.info("starting to work");
for (int i = 0; i < 5; i++) {
this.meeting();
}
log.info("finished!");
return "finished work!";
}
}Spring Boot 플러그인을 사용하여 Spring Boot 애플리케이션을 정상적으로 시작할 수 있습니다. 이 실습에서 테스트를 건너뛰어 보겠습니다.

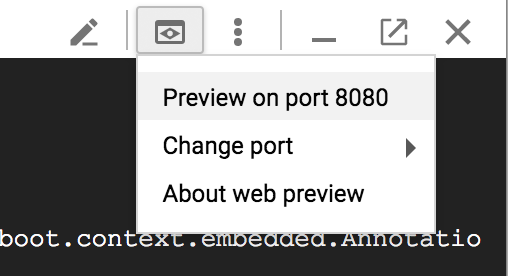

$ ./mvnw -DskipTests spring-boot:run애플리케이션이 시작되면 Cloud Shell 툴바에서 웹 미리보기 아이콘
을 클릭하고 포트 8080에서 미리보기를 선택합니다.

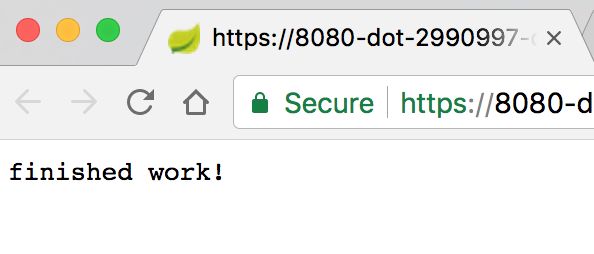

잠시 기다린 후 결과가 표시됩니다.

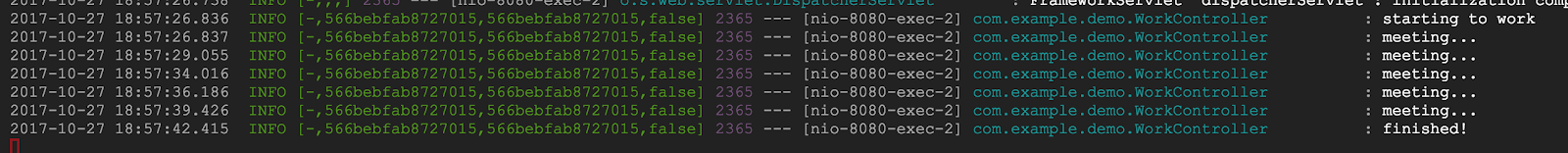

Cloud Shell에 trace ID와 스팬 ID가 포함된 로그 메시지도 표시됩니다.
4. Stackdriver Trace 사용
Stackdriver Trace API 사용 설정

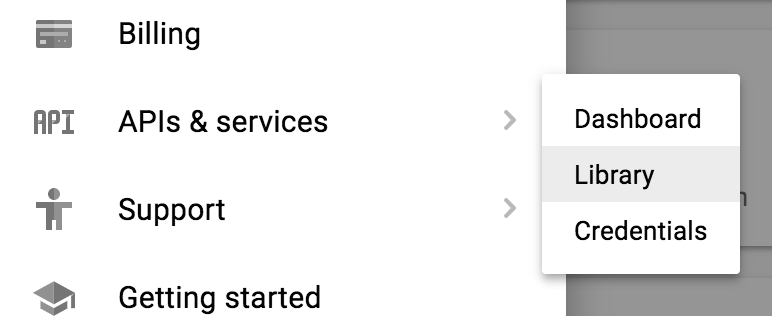

Stackdriver Trace를 사용하여 trace 데이터를 저장하려면 먼저 Stackdriver Trace API를 사용 설정해야 합니다. API를 사용 설정하려면 API 서비스 → 라이브러리로 이동합니다.

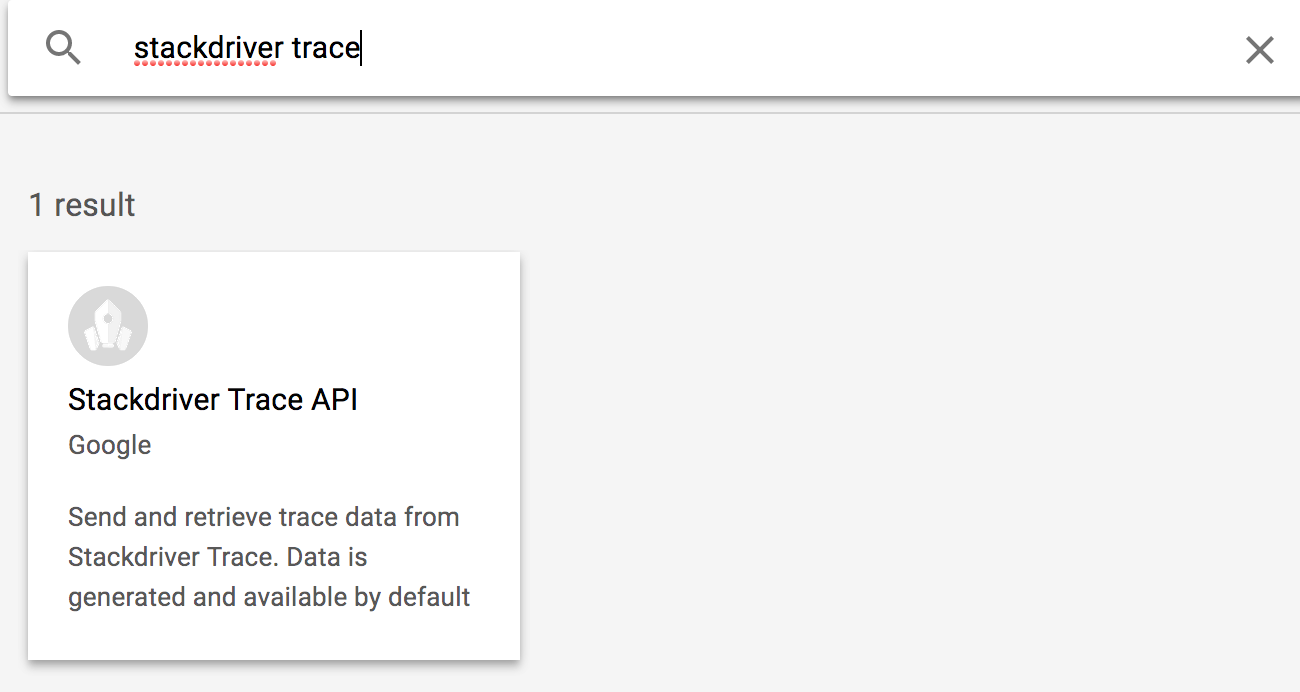

Stackdriver Trace를 검색합니다.
Stackdriver Trace API를 클릭한 다음, 아직 사용 설정하지 않았다면 사용 설정을 클릭합니다.
애플리케이션 기본 사용자 인증 정보 설정
이 실습에서는 애플리케이션 기본 사용자 인증 정보를 구성해야 합니다. 이 사용자 인증 정보는 Spring Cloud GCP Trace 시작 조건에서 자동으로 선택됩니다.
먼저, 다음 단계를 따릅니다.
$ gcloud auth application-default login
You are running on a Google Compute Engine virtual machine.
The service credentials associated with this virtual machine
will automatically be used by Application Default
Credentials, so it is not necessary to use this command.
If you decide to proceed anyway, your user credentials may be visible
to others with access to this virtual machine. Are you sure you want
to authenticate with your personal account?
Do you want to continue (Y/n)? Y
Go to the following link in your browser:
https://accounts.google.com/o/oauth2/auth...

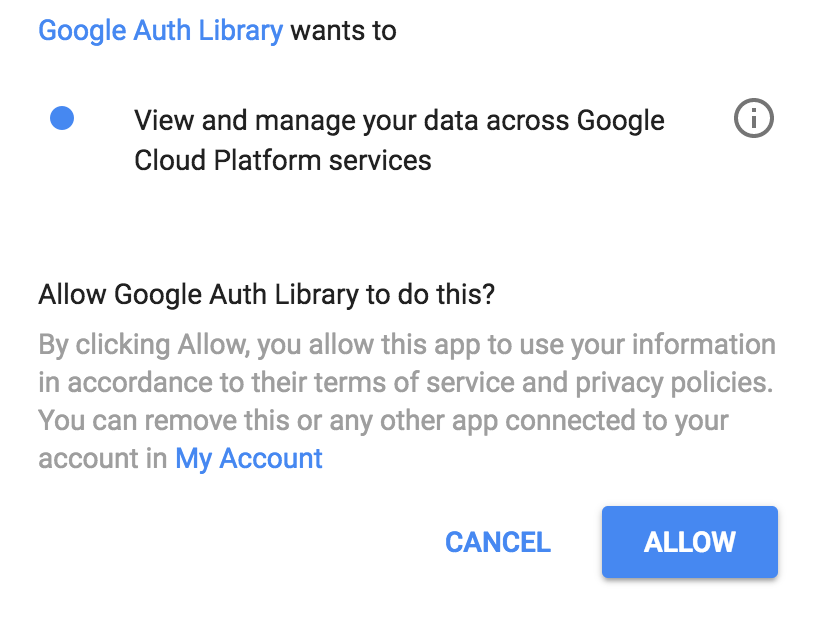

Enter verification code: ...링크를 클릭하여 새 브라우저 탭을 연 다음 허용을 클릭합니다.
그런 다음 인증 코드를 복사하여 Cloud Shell에 다시 붙여넣고 Enter 키를 누릅니다. 다음과 같이 표시됩니다.
Credentials saved to file: [/tmp/tmp.jm9bnQ4R9Q/application_default_credentials.json]
These credentials will be used by any library that requests
Application Default Credentials.Spring Cloud GCP Trace 추가
이 서비스에서는 이미 Spring Cloud Sleuth를 추적에 사용했습니다. Spring Cloud GCP Trace 시작 조건을 추가하여 데이터를 Stackdriver Trace로 전달하도록 합니다.
Spring Cloud GCP Trace 종속 항목을 추가합니다.
pom.xml
<project>
...
<dependencies>
...
<!-- Add Stackdriver Trace Starter -->
<dependency>
<groupId>org.springframework.cloud</groupId>
<artifactId>spring-cloud-gcp-starter-trace</artifactId>
</dependency>
</dependencies>
...
</project>기본적으로 Spring Sleuth는 모든 요청을 샘플링하지 않습니다. 테스트를 더 쉽게 수행할 수 있도록 트레이스 데이터를 볼 수 있도록 application.properties의 샘플링 레이트를 100% 로 늘리고 중요하지 않은 일부 URL은 무시합니다.
$ echo "
spring.sleuth.sampler.probability=1.0
spring.sleuth.web.skipPattern=(^cleanup.*|.+favicon.*)
" > src/main/resources/application.properties애플리케이션을 다시 실행하고 Cloud Shell 웹 미리보기를 사용하여 애플리케이션을 확인합니다.
$ export GOOGLE_CLOUD_PROJECT=`gcloud config list --format 'value(core.project)'`
$ ./mvnw -DskipTests spring-boot:run기본적으로 Spring Cloud GCP Trace는 trace 데이터를 일괄 처리하고 10초마다 또는 최소 개수의 trace 데이터를 수신할 때 전송합니다. 이는 구성 가능하며, 자세한 내용은 Spring Cloud GCP Trace 참조 문서를 참고하세요.
서비스에 요청합니다.

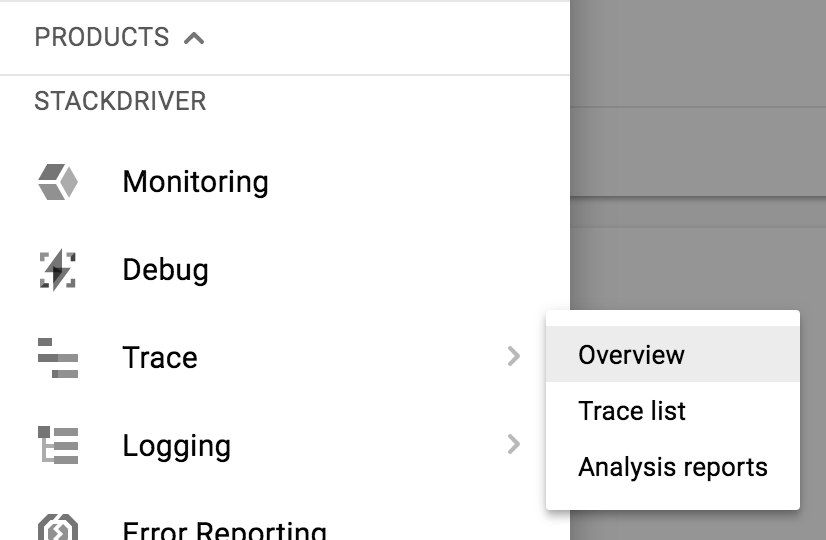

$ curl localhost:8080Cloud Console에서 Stackdriver → Trace → Trace 목록으로 이동합니다.

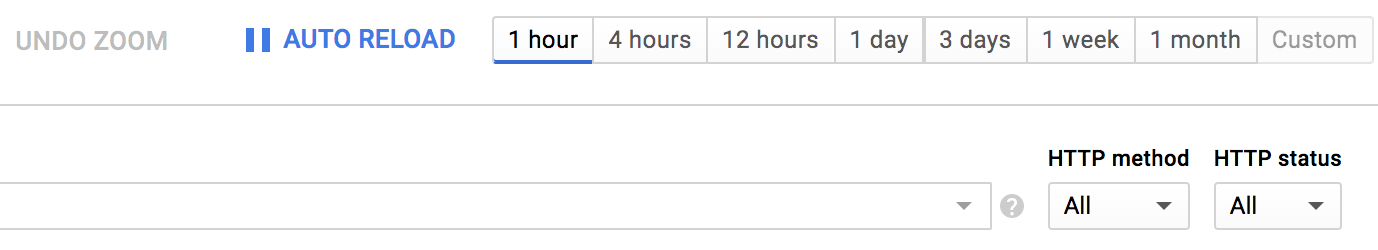

상단에서 기간 범위를 1시간으로 좁힙니다. 기본적으로 자동 새로고침이 사용 설정되어 있습니다. 따라서 trace 데이터가 도착하면 콘솔에 표시됩니다.

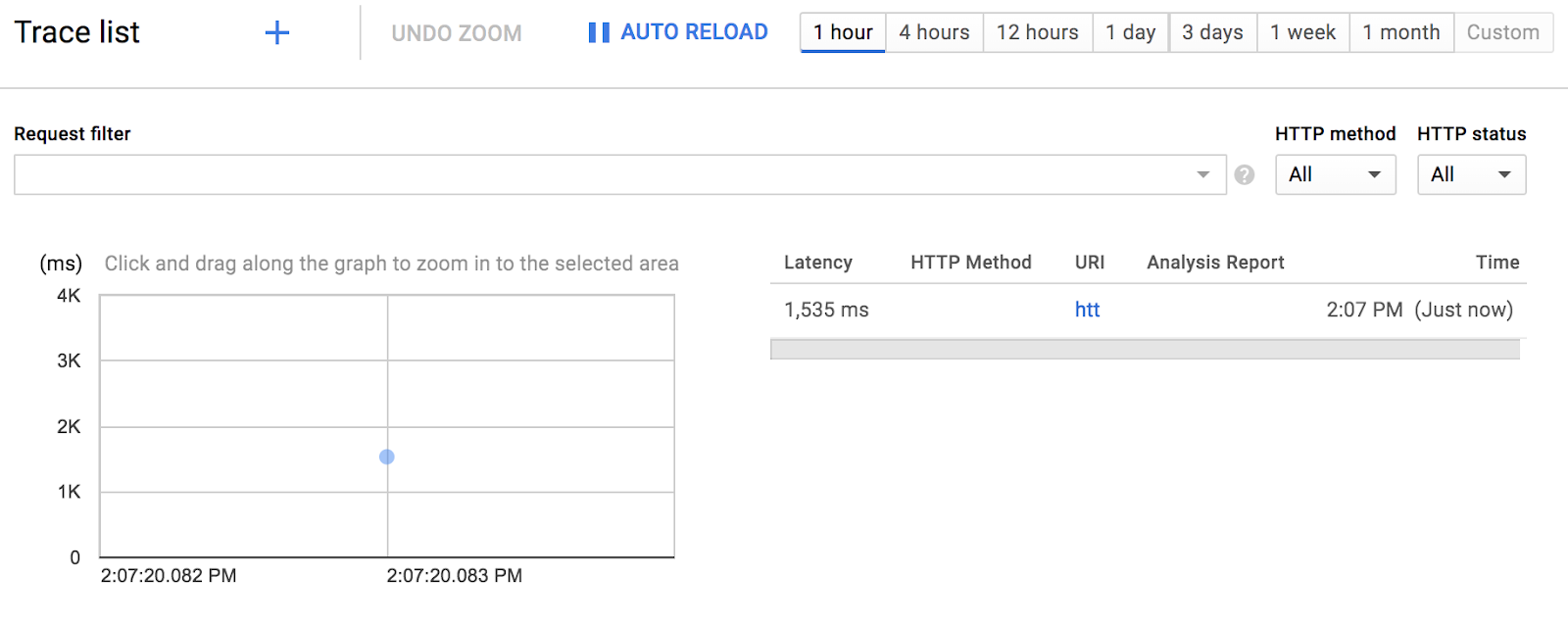

trace 데이터는 약 30초 후에 표시됩니다.

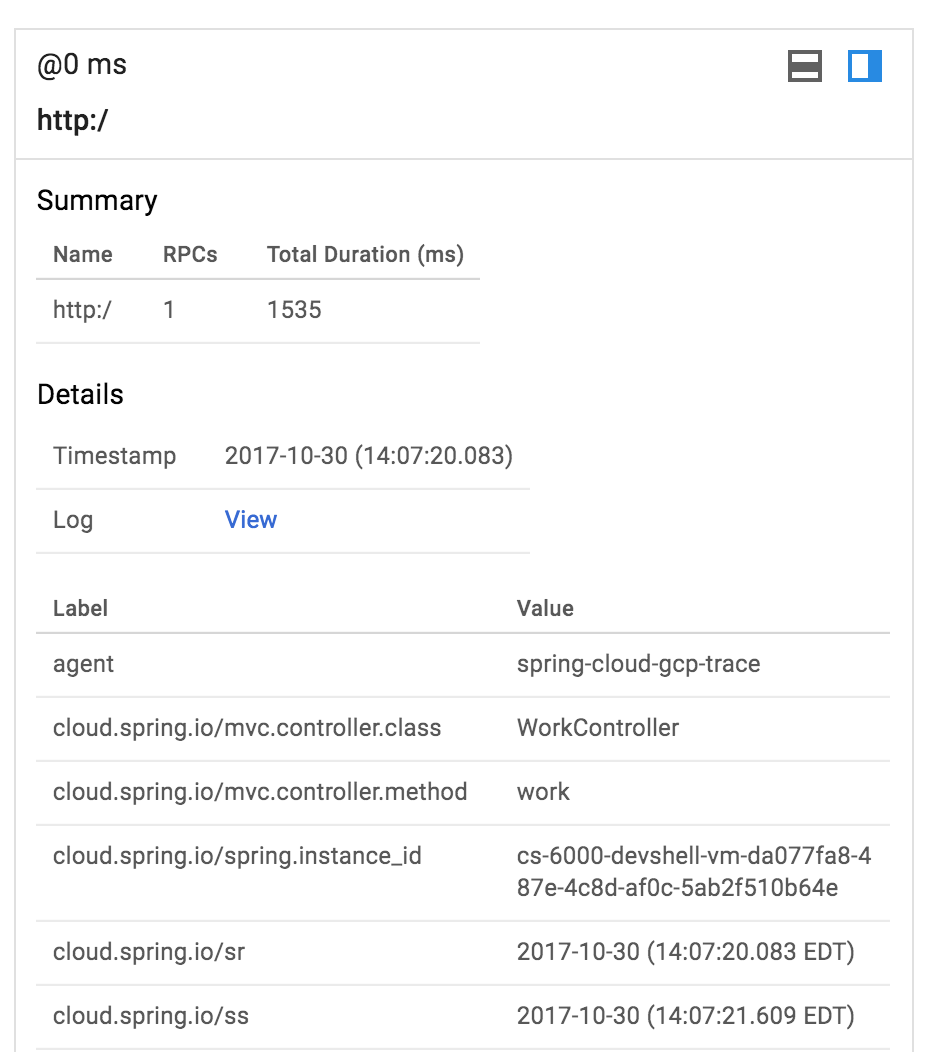

파란색 점을 클릭하여 trace 세부정보를 확인합니다.
매우 간단했습니다.
5. 두 번째 Spring 부팅 웹 애플리케이션 만들기

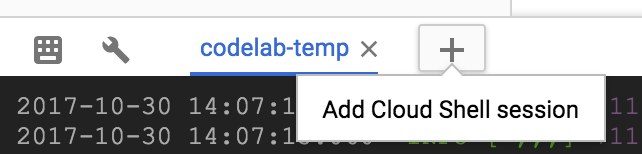

+ 아이콘을 클릭하여 새 Cloud Shell 세션을 엽니다.
새 세션에서 두 번째 Spring Boot 애플리케이션을 만듭니다.
$ curl https://start.spring.io/starter.tgz -d packaging=jar \
-d dependencies=web,lombok,cloud-gcp,cloud-starter-sleuth \
-d baseDir=trace-service-two | tar -xzvf - \
&& cd trace-service-two새 클래스를 추가하여 새 REST 컨트롤러를 만듭니다.
src/main/java/com/example/demo/MeetingController.java
package com.example.demo;
import lombok.extern.slf4j.Slf4j;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RestController;
import java.util.Random;
@RestController
@Slf4j
public class MeetingController {
Random r = new Random();
@GetMapping("/meet")
public String meeting() {
try {
log.info("meeting...");
Thread.sleep(r.nextInt(500 - 20 + 1) + 20);
} catch (InterruptedException e) {
}
return "finished meeting";
}
}pom.xml에 Spring Cloud GCP Trace 추가
pom.xml
<project>
...
<dependencies>
...
<!-- Add Stackdriver Trace starter -->
<dependency>
<groupId>org.springframework.cloud</groupId>
<artifactId>spring-cloud-gcp-starter-trace</artifactId>
</dependency>
</dependencies>
...
</project>요청의 100% 를 샘플링하도록 Sleuth를 구성합니다.
src/main/resources/application.properties
$ echo "
spring.sleuth.sampler.probability=1.0
spring.sleuth.web.skipPattern=(^cleanup.*|.+favicon.*)
" > src/main/resources/application.properties마지막으로 Spring Boot 플러그인을 사용하여 포트 8081에서 Spring Boot 애플리케이션을 시작할 수 있습니다.
$ export GOOGLE_CLOUD_PROJECT=`gcloud config list --format 'value(core.project)'`
$ ./mvnw -DskipTests spring-boot:run -Dserver.port=80816. 첫 번째 서비스를 업데이트하여 두 번째 서비스 소비
trace-service-two를 실행 중일 때 첫 번째 Cloud Shell 세션 창으로 돌아가서 trace-service-one를 수정합니다.
먼저 새 RestTemplate 빈을 초기화합니다.
src/main/java/com/example/demo/DemoApplication.java
package com.example.demo;
...
import org.springframework.web.client.RestTemplate;
import org.springframework.context.annotation.Bean;
@SpringBootApplication
public class DemoApplication {
@Bean
public RestTemplate restTemplate() {
return new RestTemplate();
}
public static void main(String[] args) {
SpringApplication.run(DemoApplication.class, args);
}
}WorkController.meeting()에서 회의 서비스를 호출합니다.
src/main/java/com/example/demo/WorkController.java
package com.example.demo;
...
import org.springframework.web.client.RestTemplate;
import org.springframework.beans.factory.annotation.Autowired;
@RestController
@Slf4j
public class WorkController {
@Autowired
RestTemplate restTemplate;
public void meeting() {
String result = restTemplate.getForObject("http://localhost:8081/meet", String.class);
log.info(result);
}
...
}서비스를 다시 시작하고 웹 미리보기에서 엔드포인트를 트리거합니다.
$ export GOOGLE_CLOUD_PROJECT=`gcloud config list --format 'value(core.project)'`
$ ./mvnw -DskipTests spring-boot:run두 세션 모두 로그 ID가 하나의 서비스에서 다른 서비스로 전파된 로그 메시지를 볼 수 있습니다.
Stackdriver Trace의 목록 목록에 두 번째 trace가 표시되어야 합니다.

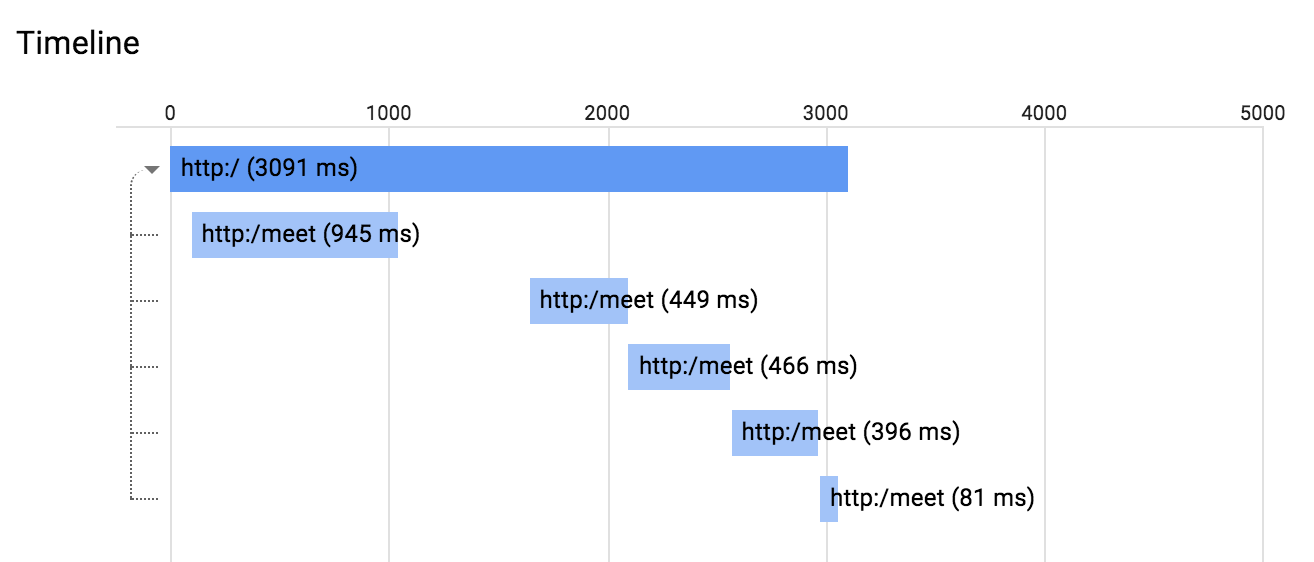

새 파란색 점을 클릭하면 trace 세부정보를 볼 수 있습니다.
이 다이어그램에서 스팬을 클릭하여 스팬 세부정보를 확인할 수도 있습니다.
7. 지연 시간 분포 및 성능 보고서

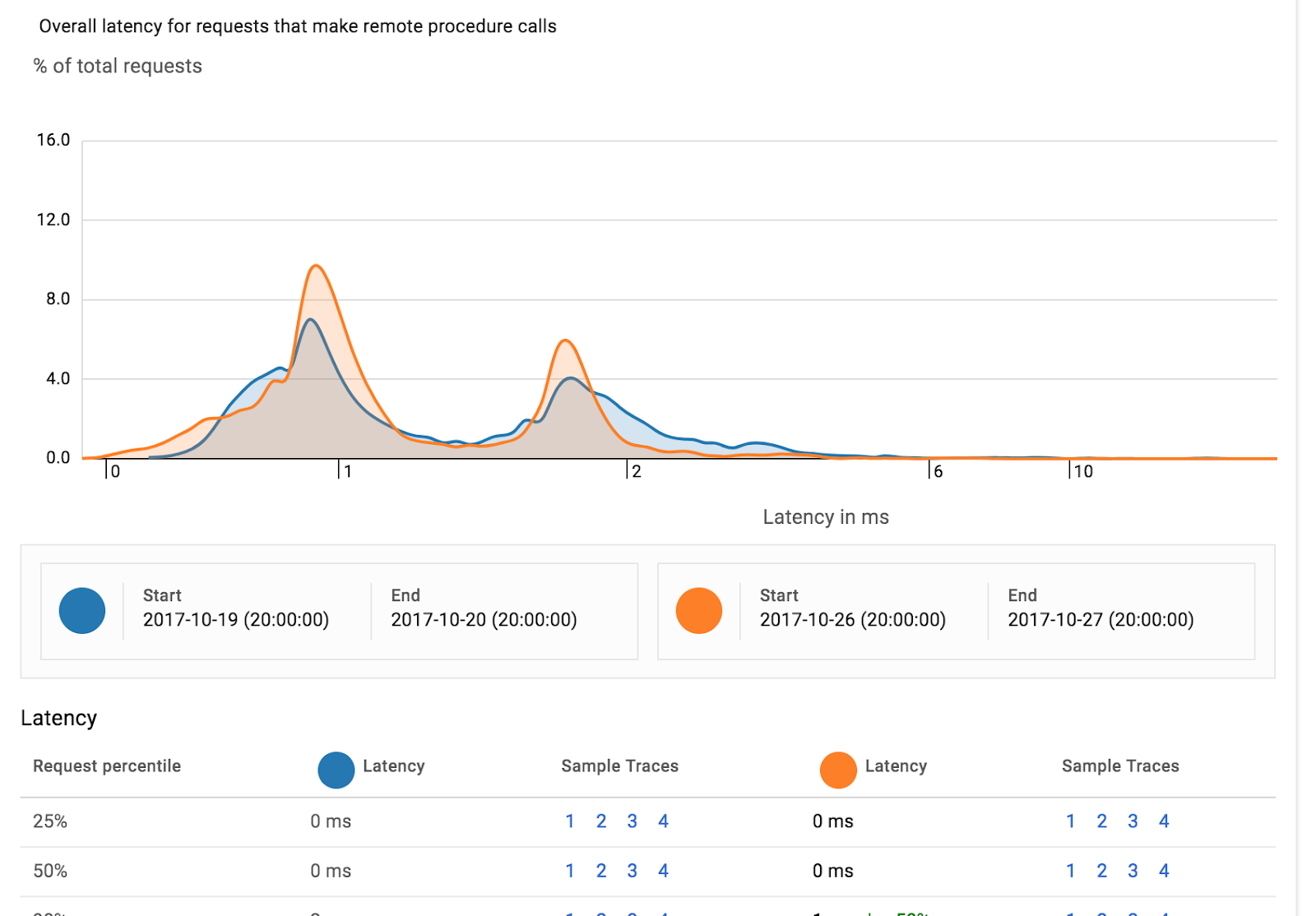

Stackdriver Trace를 trace 데이터 스토리지로 사용하면 Stackdriver Trace에서 데이터를 사용하여 지연 시간 분포 보고서를 작성할 수 있습니다. 다음과 같은 보고서를 작성하려면 100개가 넘는 trace가 필요합니다.
또한 Stackdriver Trace는 분석 도구 보고서의 두 기간 동안 동일한 서비스의 성능 회귀를 자동으로 감지할 수 있습니다.
8. 요약
이 실습에서는 간단한 서비스 2개를 만들고 Spring Sleuth로 분산 추적을 추가하고 Spring Cloud GCP를 사용하여 trace 정보를 Stackdriver Trace로 전달했습니다.
9. 수고하셨습니다.
첫 App Engine 웹 애플리케이션을 작성하는 방법을 배웠습니다.
자세히 알아보기
- Stackdriver Trace: https://cloud.google.com/trace/
- GCP 프로젝트의 Spring: http://cloud.spring.io/spring-cloud-gcp/
- GCP GitHub 저장소의 Spring: https://github.com/spring-cloud/spring-cloud-gcp
- Google Cloud Platform의 자바: https://cloud.google.com/java/
