热图

请选择平台： Android iOS JavaScript

本页介绍了 Maps SDK for iOS 实用程序库中提供的热图实用程序。热图非常适合用来表示地图上数据点的分布情况和密度。

这段视频介绍了当数据较多，需要在地图上显示大量数据点时，如何将热图用作标记的替代方案。

热图便于查看者了解地图上数据点的分布和相对密度。热图不是在每个位置放置标记，而是利用颜色来表示数据的分布情况。

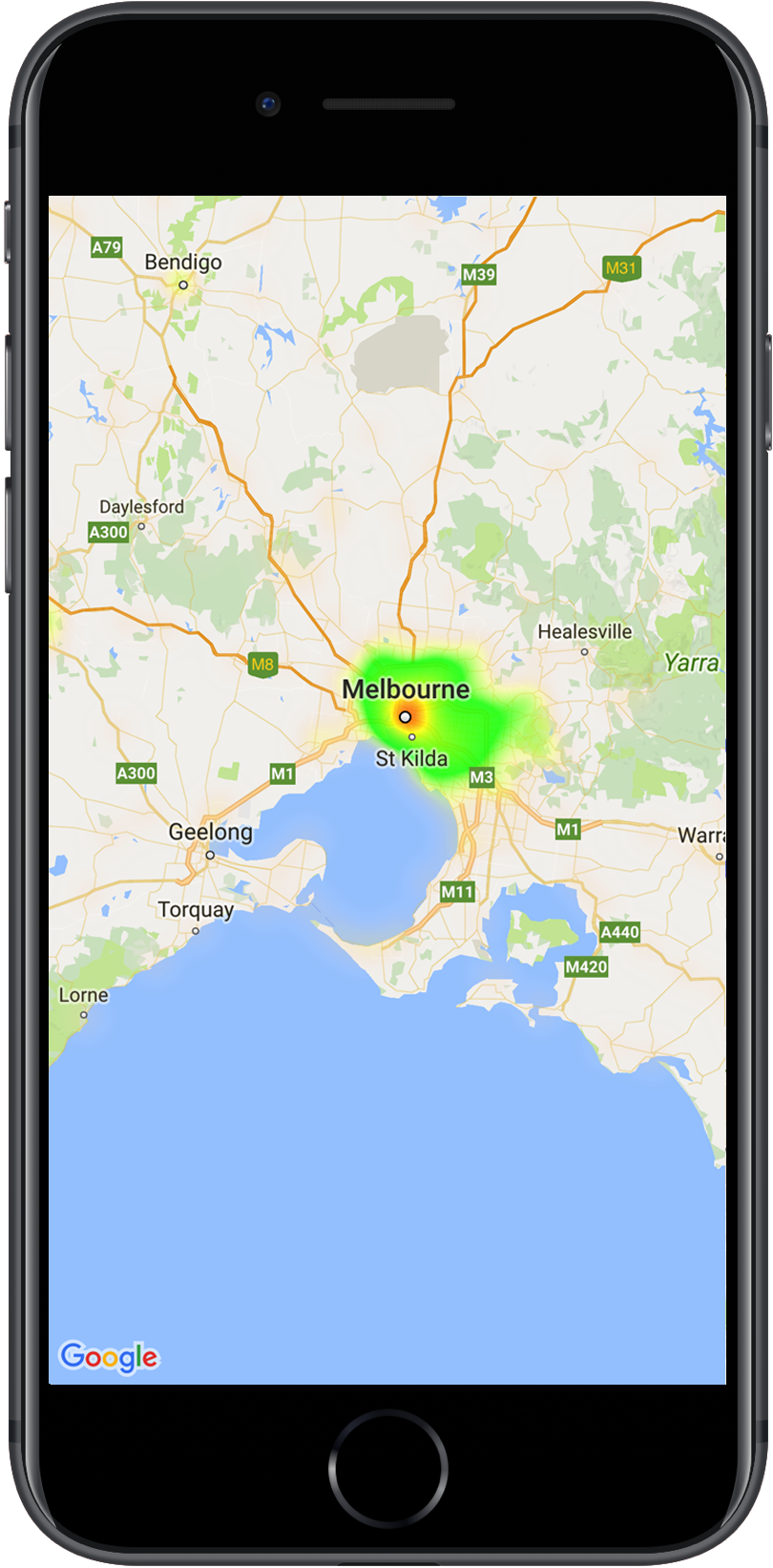

在下例中，红色表示澳大利亚维多利亚州警察局密度较高的区域。

地图上的热图

注意 ：您可以使用 gradient 属性自行设置热图的颜色。了解如何自定义热图的颜色和其他属性。

如果您尚未设置该库，请先按照设置指南操作，然后再阅读本页面的其余内容。

添加简单热图

如需向您的地图添加热图，您需要一个数据集，其中包含每个地图注点位置的坐标。首先，创建一个 GMUHeatmapTileLayer 实例，并将 map 属性设置为 GMSMapView。请在应用的 viewDidLoad() 函数中执行此操作，以确保在使用热图之前加载基础地图。然后，将 GMUWeightedLatLng 对象的集合传递给 GMUHeatmapTileLayer 实例。

该实用程序会提供 GMUHeatmapTileLayer 类，该类接受一系列 GMUWeightedLatLng 对象。它会根据提供的半径、渐变和不透明度选项，创建各种缩放级别的图块图片。

以下列出了更详细的步骤：

1. 创建一个 GMUHeatmapTileLayer 实例，将 map 属性设置为 GMSMapView（请在应用的 viewDidLoad() 函数中执行此操作）。
2. 将 GMUWeightedLatLng 对象的集合传递给 GMUHeatmapTileLayer 实例。
3. 调用 GMUHeatmapTileLayer.map，传递地图视图。

   Swift

   class Heatmap: UIViewController {

     private var mapView: GMSMapView!
     private var heatmapLayer: GMUHeatmapTileLayer!

     override func viewDidLoad() {
       super.viewDidLoad()
       heatmapLayer = GMUHeatmapTileLayer()
       heatmapLayer.map = mapView
     }

     // ...

     func addHeatmap() {

       // Get the data: latitude/longitude positions of police stations.
       guard let path = Bundle.main.url(forResource: "police_stations", withExtension: "json") else {
         return
       }
       guard let data = try? Data(contentsOf: path) else {
         return
       }
       guard let json = try? JSONSerialization.jsonObject(with: data, options: []) else {
         return
       }
       guard let object = json as? [[String: Any]] else {
         print("Could not read the JSON.")
         return
       }

       var list = [GMUWeightedLatLng]()
       for item in object {
         let lat = item["lat"] as! CLLocationDegrees
         let lng = item["lng"] as! CLLocationDegrees
         let coords = GMUWeightedLatLng(
           coordinate: CLLocationCoordinate2DMake(lat, lng),
           intensity: 1.0
         )
         list.append(coords)
       }

       // Add the latlngs to the heatmap layer.
       heatmapLayer.weightedData = list
     }
   }


   Objective-C

   @implementation Heatmap {
     GMSMapView *_mapView;
     GMUHeatmapTileLayer *_heatmapLayer;
   }

   - (void)viewDidLoad {
     [super viewDidLoad];
     _heatmapLayer = [[GMUHeatmapTileLayer alloc] init];
     _heatmapLayer.map = _mapView;
   }

   // ...

   - (void) addHeatmap {

     // Get the data: latitude/longitude positions of police stations.
     NSURL *path = [NSBundle.mainBundle URLForResource:@"police_stations" withExtension:@"json"];
     NSData *data = [NSData dataWithContentsOfURL:path];
     NSArray *json = [NSJSONSerialization JSONObjectWithData:data options:0 error:nil];

     NSMutableArray<GMUWeightedLatLng *> *list = [[NSMutableArray alloc] init];
     [json enumerateObjectsUsingBlock:^(id  _Nonnull obj, NSUInteger idx, BOOL * _Nonnull stop) {
       NSDictionary *item = (NSDictionary *)obj;
       CLLocationDegrees lat = [(NSNumber *) [item valueForKey:@"lat"] doubleValue];
       CLLocationDegrees lng = [(NSNumber *) [item valueForKey:@"lng"] doubleValue];
       GMUWeightedLatLng *coords = [[GMUWeightedLatLng alloc] initWithCoordinate:CLLocationCoordinate2DMake(lat, lng)
                                                                       intensity:1.0];
       [list addObject:coords];
     }];


     // Add the latlngs to the heatmap layer.
     _heatmapLayer.weightedData = list;
   }
   @end


在此示例中，数据存储在 police_stations.json 这个 JSON 文件内。以下是从该文件提取的内容：

[
{"lat" : -37.1886, "lng" : 145.708 } ,
{"lat" : -37.8361, "lng" : 144.845 } ,
{"lat" : -38.4034, "lng" : 144.192 } ,
{"lat" : -38.7597, "lng" : 143.67 } ,
{"lat" : -36.9672, "lng" : 141.083 }
]

自定义热图

热图具有多个可自定义的属性。您可以在首次创建 GMUHeatmapTileLayer 实例时设置选项，也可以随时为选项设置新值。

提供的选项如下：

1. 半径：应用于热图的高斯模糊的范围大小，以像素表示。默认值为 20。必须介于 10 至 50 之间。使用 GMUHeatmapTileLayer.radius 设置半径。

2. 渐变：热图生成其色表时使用的一系列颜色，范围从强度最低的颜色到强度最高的颜色。创建 GMUGradient 时会使用一个包含颜色值的整数数组，以及一个表示各颜色值起点的浮点数数组（起点是该颜色的强度相较于最高强度的百分比，采用介于 0 到 1 之间的小数形式表示）。对于单色渐变，您只需指定一种颜色；对于多色渐变，则至少需要指定两种颜色。色表是利用这些颜色之间的插值生成的。默认渐变有两种颜色。colorMapSize 参数用于定义梯度中的步数。数字越大，渐变效果越平滑；数字越小，过渡效果越清晰，类似于等高线图。使用 GMUHeatmapTileLayer.gradient 设置渐变。

3. 不透明度：这是指整个热图图层的不透明度，范围是 0 至 1。默认值为 0.7。使用 GMUHeatmapTileLayer.opacity 设置不透明度值。

例如，创建一个 Gradient：

Swift

let gradientColors: [UIColor] = [.green, .red]
let gradientStartPoints: [NSNumber] = [0.2, 1.0]
heatmapLayer.gradient = GMUGradient(
  colors: gradientColors,
  startPoints: gradientStartPoints,
  colorMapSize: 256
)


Objective-C

NSArray<UIColor *> *gradientColors = @[UIColor.greenColor, UIColor.redColor];
NSArray<NSNumber *> *gradientStartPoints = @[@0.2, @1.0];
_heatmapLayer.gradient = [[GMUGradient alloc] initWithColors:gradientColors
                                                 startPoints:gradientStartPoints
                                                colorMapSize:256];


如需更改现有热图的不透明度，请执行以下操作：

Swift

heatmapLayer.opacity = 0.7


Objective-C

_heatmapLayer.opacity = 0.7;


更新现有选项

如需更新已设置的选项，请按以下步骤操作：

1. 将该选项更新为所需的值。
2. 欢迎致电GMUHeatmapTileLayer.clearTileCache()。

更改数据集

如需更改作为热图构建基础的数据集，请执行以下操作：

1. 更新您的数据收集设置。使用 GMUHeatmapTileLayer.weightedData，传递 GMUWeightedLatLng 数组。
2. 欢迎致电GMUHeatmapTileLayer.clearTileCache()。

注意： 如果您想向热图添加数据点，或者移除热图中的数据点，请先更新您的数据集，然后使用 GMUHeatmapTileLayer.weightedData。

移除热图

如需移除热图，请调用 GMUHeatmapTileLayer.map，并传递 nil。

Swift

heatmapLayer.map = nil


Objective-C

_heatmapLayer.map = nil;


观摩演示版应用

如需再观摩一个热图实现示例，请看一看实用程序库附带的演示版应用中的 HeatmapViewController。设置指南向您介绍了如何运行演示版应用。
