Fast Pair 3.2 認證指南 (第 2.1 版)

上次更新日期:2024 年 8 月 13 日

  • 測試中的裝置 (「DUT」) 必須是工廠清潔裝置 (也就是說,DUT 不得是個人裝置或包含任何個人資訊的裝置)。
  • 本頁提供的測試資料 (例如程序、指南和其他資訊) 屬於 Google 服務的一部分,適用於 Google 的智慧財產權,並受 Google 服務條款的約束,就如同「軟體」一樣。您可以前往 http://www.google.com/accounts/TOS 查看相關條款。

1. 準備取得認證

1.1 定義

  • 初始配對是指使用者首次將裝置與在手機上登入 Google 帳戶配對時,所發生的一系列事件。在這個程序中,手機會偵測裝置上的廣告,並顯示通知,提示使用者連線並儲存裝置。(在本指南中,「裝置」是指藍牙耳機或喇叭,而不是參考手機)。

  • 「後續配對」是指使用者在新手機上登入 Google 帳戶,並嘗試配對已儲存在 Google 帳戶中的裝置時,所發生的一系列事件。在此序列中,新手機會辨識通告的模型 ID 已儲存至使用者的 Google 帳戶,並會顯示通知,加快裝置與手機配對的速度。

1.2 需求

  • 所有手機都必須連上網際網路,並在「設定」中開啟藍牙和定位功能。
  • 所有手機都必須登入同一個 Google 帳戶。
  • 參考手機應為市面上熱銷的手機,並涵蓋相當大量的使用者。
  • 實作要認證的快速配對版本和相關擴充功能的藍牙裝置。

經典模式 (支援 A2DP + HPF)

  • 三 (3) 部參考手機,搭載三 (3) 個不同版本的 Android。Android 作業系統版本必須至少為 11。
  • 建議的參考手機,涵蓋所有 Android 作業系統版本:
    • Google Pixel 8 (Android 15)
    • 搭載 Android 14 的 Samsung S23 以上版本
    • Google Pixel 7 (Android 13)
    • Google Pixel 6 (Android 12)
    • Google Pixel 5 (Android 11)
    • 搭載 Android 12 或 13 的 Samsung S20 以上版本

僅限資料的 BLE

  • 五 (5) 款手機,搭載三 (3) 種不同版本的 Android。Android 作業系統版本必須至少為 11。
  • 建議的參考手機,涵蓋所有 Android 作業系統版本:
    • Google Pixel 8 (Android 15)
    • 搭載 Android 14 的 Samsung S23 以上版本
    • Google Pixel 7 (Android 13)
    • Google Pixel 6 (Android 12)
    • Google Pixel 5 (Android 11)
    • 搭載 Android 12 或 13 的 Samsung S20 或後續機型

BLE 與 LE Audio

  • 五 (5) 款手機,搭載三 (3) 種不同版本的 Android。Android 作業系統版本必須至少為 11 版。
  • 建議的參考手機,涵蓋所有 Android 作業系統版本:
    • Google Pixel 8 (Android 15)
    • 搭載 Android 14 的 Samsung S23 以上版本
    • Google Pixel 7 (Android 13)
    • Google Pixel 6 (Android 12)
    • Google Pixel 5 (Android 11)
    • 搭載 Android 12 或 13 的 Samsung S20 以上版本

1.3 檢查 Google Play 服務版本

  • 用途:確認用於測試的 GMS 核心版本正確無誤。

  • 依序前往「設定」>「Google」> 右上角的「問號」> 右上角的「三點」>「版本資訊」,然後查看 Google Play 服務版本 (應為 22.XX.XX 以上版本)。

這張圖片顯示如何在「說明」選單下方找到 GMS 版本資訊。

1.4 啟用偵錯模式 ID

  • 系統提供的模型 ID 是偵錯模式 ID。如要啟用這項功能,請依序前往「設定」>「Google」>「裝置與共用」>「裝置」,啟用「包含偵錯結果」功能。如果這個頁面缺少「包含偵錯結果」選項,請確認尋找工具中的開發人員選項已啟用。

這張圖片顯示如何為特定已連結裝置找出「Include debug results」選項。

1.5 啟用 Google Play 服務通知

  • 依序前往「設定」>「通知」>「應用程式設定」>「Google Play 服務」,確認開關已開啟。

這張圖片顯示 Google Play 服務下通知切換鈕的運作方式。

1.6 確認你可以連上測試結果伺服器

部分測試資料會直接上傳至 Google 伺服器。您必須先提供這項資料,才能在開始實驗室認證前完成自助測試。請確認您的測試手機符合下列條件:

  • 已加入FP 測試群組的登入測試帳戶。
  • 在執行初始和後續配對測試期間和之後,裝置必須能持續開機並連上網際網路 25 小時。手機會在此期間嘗試上傳測試資料和結果。
  • 測試期間和測試模型 ID 必須與自測報告中提供的值相符。
  • 在測試裝置上啟用使用狀況與診斷設定。如要確認這項設定,請依序前往「設定」>「Google」> 右上角的 3 點圖示 >「使用狀況與診斷」> 開啟「使用狀況與診斷」

2. 認證標準

2.1 定義

  • 「所有手機」是指作業系統與「需求」一節定義的最低版本相符的所有參考手機。
  • 「平均配對時間」為 (所有成功配對次數的總和) / (10 - 配對失敗的次數)。系統會在使用者輕觸快速配對通知時開始計算配對時間,並在手機向使用者顯示「連線成功」通知時結束。
  • 距離測試的「成功率」為 (1 分鐘 / 10 天內彈出的通知數量)。

2.2 初始配對的彈出式通知彈出式視窗

  • 通知應該會在 5 秒內彈出。

2.3 配對的認證規格

  • 每支參考手機都會分別進行初始和後續配對測試 100 次。
  • 初始和後續配對的成功率,是指將裝置放在參考手機 0.3 公尺外測量而得。

    • 配對韌體只支援一個元件 (例如耳機或單一喇叭) 時,平均配對時間必須在 12 秒內。
    • 配對具有座標組合成員的韌體 (例如左右耳機) 時,平均配對時間必須在 14 秒內。

經典模式 (支援 A2DP + HPF)

  • 初始和後續通過率必須至少達 95%。

僅限資料的 BLE

  • 初始和後續通過率必須至少達到 90%。

BLE 和 LE Audio

  • 初始和後續通過率必須為 90% 以上。
  • 80% 的參考手機初始和後續配對時間必須符合標準。

2.4 距離認證規格

以 3 個可界定距離 (0.3 公尺、1.2 公尺和 2 公尺) 進行測試時,所有參考手機至少有 80% 符合本節的條件。

  • 成功率為 0.3 公尺時,成功率必須為 100%。換句話說,每部參考手機都必須執行 0.3 公尺測試 10 次,並顯示每則通知。
  • 在 1.2 公尺處傳送給參照手機的配對通知外觀率,必須小於或等於 20% (10 次)。
  • 每個在 2 公尺距離下執行的測試,都必須至少在參考手機上顯示 1 分鐘的通知。
  • 每個參考電話最多可測試 10 次。

3. 快速配對 2.0 測試指南

3.1 使用者介面

下圖說明 4 種不同的剖析流程:

  1. 初始配對,但未下載裝置的隨附應用程式。

配對流程 1.

  1. 初始配對,並下載裝置的隨附應用程式。

配對流程 2。

  1. 之後透過下載的裝置隨附應用程式配對。
  2. 進行後續配對,但未下載裝置的隨附應用程式。

    案例 3 和 4 使用相同的流程。

配對流程 3。

  • 錯誤狀態

配對錯誤。

只有在 DUT 的型號 ID 與隨附應用程式連結相關聯時,系統才會顯示下載隨附應用程式的通知。相反地,如果沒有配套應用程式關聯,測試人員只會在「裝置已連線」通知下方看到裝置名稱,就像後續配對一樣。

3.2 測試案例 1:初始配對

3.2.1 設定及測試

  • 確認 DUT 不會在任何手機上顯示為已儲存的裝置。在已儲存 DUT 且已登入測試 Google 帳戶的每支手機上,請前往藍牙設定,選擇「忘記裝置」,然後切換飛航模式,確保 DUT 已忘記。
  • 確認「自動儲存裝置」已開啟。這個切換鈕預設為關閉。 您可以在手機 A 的「設定」>「Google」>「裝置」>「已儲存的裝置」找到這個選項。

經典模式 (支援 A2DP + HPF)

無須採取其他步驟。

BLE 僅含資料

不需要採取其他步驟。

BLE 與 LE Audio

  • 請依序前往「設定」>「已連結的裝置」>「裝置詳細資料」
  • 確認「LE Audio」開關已設為「停用」。
    • 僅支援傳統藍牙的手機 (例如 Pixel 6 和更舊機型) 在選單設定中不會顯示這個切換鈕。
  • 用於測試 LE Audio 的手機:
    • 請依序前往「設定」>「已連結的裝置」>「裝置詳細資料」
    • 確認「LE Audio」切換鈕已設為「已啟用」。
  • 將藍牙裝置設為配對模式。

  • 將藍牙裝置放在與手機 A 距離 0.3 公尺的距離。

  • 等待參考電話號碼 A 彈出通知。通知應該會在 5 秒內彈出。

  • 從輕觸初始通知開始的時間,直到您在手機 A 看到「裝置已連線」彈出式通知為止。

  • 在測試報告的「初始配對」部分記錄時間。

3.2.2 預期行為

  • 初始配對半頁顯示:

這會在裝置連線前顯示畫面。

  • 輕觸通知,開始快速配對。通知會顯示進度:

顯示裝置正在連線時的畫面。

  • 快速配對成功配對時,手機會顯示通知。如果裝置製造商發布隨附應用程式,手機也會提示使用者從 Google Play 商店下載裝置的隨附應用程式。

系統會顯示已成功連線的裝置和相關聯的彈出式視窗。

  • 如果快速配對功能配對失敗,手機會顯示錯誤訊息:

此處會顯示配對失敗的錯誤訊息,以及手動嘗試的選項。

3.3 測試案例 2:將此裝置與登入同一個 Google 帳戶的兩部參考手機配對 (後續配對)

3.3.1 設定與測試

  • 在兩支手機 (手機 A 和手機 B) 上登入相同的 Google 帳戶。
  • 確認 DUT 先前已與其他手機 (手機 A) 配對。

    • 如何確認藍牙裝置已與手機 A 配對:

      • 首先,請在執行初始配對的手機 (手機 A) 上,依序前往「設定」>「Google」>「裝置和共用」(或「裝置連線」) >「裝置」>「已儲存的裝置」。DUT 應會顯示在手機的已儲存裝置清單中,如下圖所示:

      這張圖片顯示尋找已配對裝置的完整流程,包括在「設定」頁面中向下捲動。

      • 接著,在未與 DUT (手機 B) 配對的裝置上,依序點選「設定」>「Google」>「裝置與共用」(或「裝置連線」) >「裝置」>「已儲存的裝置」。只有在 DUT「也」出現在已儲存裝置清單中時,手機 B 才能顯示後續配對通知。

      裝置 B 導覽。

  • 基本上,在使用手機 A 執行測試案例 1 (初始配對) 後,您要使用相同的帳戶,使用其他參考手機 B 來驗證此測試案例 2 (後續配對)。

使用 A2DP+HPF 的 Classic

無須採取其他步驟。

BLE 僅含資料

不需要採取其他步驟。

BLE 與 LE Audio

  • 在 LE Audio 裝置上測試擴充功能時,必須在參考手機上將 LE Audio 切換鈕設為開啟和關閉,才能執行測試。
    • 這項測試可驗證裝置是否能同時使用 L2CAP (當 LE Audio 開啟時) 和 RFCOMM (當 LE Audio 關閉時) 連線至參考手機。
  • 測試支援 LE Audio 的裝置時,手機必須按照以下設定排列:
    • 手機 A 支援 LE Audio。
    • 手機 B 不支援 LE Audio。
    • 手機 C 不支援 LE Audio。
    • 手機 D 支援同時連線至多個 LE Audio 裝置。
  • 針對支援 LE Audio 的裝置測試後續配對時,必須針對下列測試裝置組合執行測試:
    • 在 LE Audio 和非 LE Audio 支援的手機之間,後續配對通知必須正確顯示。
      • 例如:確認當手機 A 進行初始配對時,手機 B 可以進行後續配對。另外,請確認手機 B 可以執行初始配對作業,而手機 A 可以執行後續配對作業。
    • 後續配對通知必須在不支援 LE Audio 的手機之間正確顯示。
      • 例如:確認當手機 B 執行初始配對時,手機 C 可以執行後續配對。並確認手機 C 可以執行初始配對,而手機 B 則可執行後續配對。
    • 後續配對通知必須在支援 LE Audio 的手機和支援多個同時 LE Audio 連線的手機之間正確顯示。
      • 例如:確認,當手機 A 執行初始配對時,手機 D 可以執行後續配對。另外,請確認 Phone D 可以執行初始配對,而 Phone A 可以執行後續配對。
  • 將藍牙裝置放在與手機距離 0.3 公尺的位置。

  • 等待裝置名稱同步至帳戶:依序前往「設定」>「Google」>「裝置和共用」(或「裝置連線」) >「裝置」>「已儲存的裝置」,確認是否顯示裝置名稱。當 DUT 出現在手機的裝置清單中時,請返回主畫面。

  • 等待系統彈出後續通知。

  • 測量從在第二支手機上輕觸後續通知到再次顯示「裝置已連線」通知之間的時間。

  • 在「後續」部分中記錄第二支手機的時間。

  • 請按照下列步驟清除已儲存的記錄,這是進行下次測試的必要條件。

    • 從藍牙設定清單中移除已連線的裝置。
    • 依序前往「設定」>「Google」>「裝置和共用」(或「裝置連線」) >「裝置」>「已儲存的裝置」

      • 關閉「自動儲存裝置」
      • 返回上一頁
      • 開啟「自動儲存裝置」
      • 確認裝置清單中顯示「沒有裝置」,如下所示:

      這會顯示空白的裝置清單。

    • 開啟裝置,進入配對模式。

3.3.2 預期行為

  • 先前已連結的裝置會顯示配對通知

後續配對通知。

  • 輕觸通知即可開始進行後續配對。通知會顯示進度:

後續配對進度。

  • 快速配對配對完成後,您會看到以下通知:

後續配對完成通知。

  • 如果快速配對失敗,手機會顯示錯誤訊息:

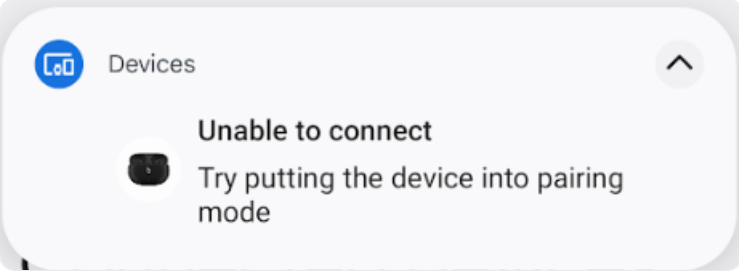

後續配對失敗通知。

3.4 測試案例 3:檢查 BLE 帳戶金鑰是否仍在廣播

  • 確認耳機在無法偵測到時仍持續廣播帳戶資料,例如:在完成初始配對並連線後 (除非耳機已關閉)。
  • 選擇參考手機,並至少測試一次至少 30 分鐘。

3.5 測試案例 4:距離條件

  • 分別測試每個距離 (0.3 公尺、1.2 公尺和 2 公尺) 10 次。
  • 每次參考手機顯示距離顯示通知時,系統都會記錄。
    • 舉例來說,「0.3 公尺 - 是 (7/10)」表示「這個參考手機在 0.3 公尺處收到配對通知 7 次 (共 10 次)」

3.6 如何擷取偵錯記錄

3.6.1 如何擷取偵錯資訊

  • 如要開啟記錄功能並取得錯誤報告,請執行以下指令:
    • adb logcat -G 16M
  • 確認已開啟「Bluetooth HCI Snoop log for debugging」,在 Pixel 手機上,這項作業可透過以下方式完成:

    • 依序前往「設定」>「系統」>「關於手機」>「版本號碼」
    • 輕觸「版本號碼」7 次,即可啟用開發人員選項。

    。 * 依序前往「設定」>「系統」>「進階」>「開發人員選項」。 * 啟用開發人員選項和 HCI 窺探記錄。* 這個選項可讓手機收集 HCI 封包記錄檔案。* 開啟及關閉飛航模式,確認變更已套用。

3.6.2 如何取得 Logcat 記錄檔

  • 執行 adb devices,顯示終端機上的所有裝置序號。
  • 執行 adb -s {device serial number} logcat > {logcat name}.txt (您可以任意命名 Logcat 檔案,並同時對多部裝置執行 Logcat)。
  • 重現錯誤。
  • 執行 Ctrl+C 即可停止 logcat。
  • 執行 adb bugreport 產生 ZIP 檔案,其中應包含所有資料。這可能需要幾分鐘的時間。
  • 執行下列指令,取得 btsnoop_hci.log (裝置必須經過 root)。
    • Android O (8.0) 以上版本: adb pull data/misc/bluetooth/logs/btsnoop_hci.log
    • Android N:adb pull sdcard/btsnoop_hci.log
    • 如果先前的路徑不含 hci.log : adb shell; find hci.log,即可取得位置。

4. 功能認證標準:

必須通過所有測試案例,電池通知僅適用於真無線耳機。

4.1 電池通知

4.1.1 顯示左側 + 右側 + 保護殼電量通知。

程序:

  1. 將測試手機與真無線耳機配對。
  2. 關閉案件
  3. 開啟案件並驗證。

驗證:

  1. 電池通知顯示 3 張圖片 (左、充電盒、右),且電池電量正確。(左耳機和右耳機上有充電圖示)

電池通知驗證。

4.1.2 電池資訊應於電池電量變更後更新。

程序:

  1. 將測試手機與真正的無線耳機配對。
  2. 使用真實無線耳機播放任何影片,為期 10 分鐘 (為了降低力量)。
  3. 依序前往「設定」>「Google」>「裝置和共用」(或「裝置連線」) >「裝置」>「已儲存的裝置」>「耳機名稱」

驗證:

  1. 電池電量變更後,應更新電池資訊。
  2. 電池電量應與 Bluetooth 捷徑 (向下滑動快速設定列) 中所回報的電池電量相同,電池電量應與其中一個耳機的電量一致,最好顯示最低的電池電量。

電池電量驗證。

4.1.3 抑制通知、抬頭通知應關閉 (關閉案例)

程序:

  1. 將測試手機與真正的無線耳機配對。
  2. 開啟充電盒。
  3. 當抬頭通知顯示時,關閉案件。

驗證:

  1. 電池抬頭通知在 3 秒內關閉。

關閉電池抬頭通知。

4.2 個人化名稱

4.2.1 耳機基本案例 1、手機 1、帳戶 A、初始配對

先決條件:

  1. 手機 1 從未與頭戴式裝置配對 (如果手機有快取別名)
  2. 測試前請先將耳機恢復原廠設定。

程序:

  1. 使用 Gmail 帳戶 A 登入 Phone 1。將「手機 1」與耳機配對。配對後請勿變更裝置名稱。
  2. 查看 3 個地點。

驗證:

  1. 配對完成後,這 3 個地方應顯示帳戶 A 使用者的名字 + 耳機資訊。採用 [使用者名字] 的 [裝置名稱] 格式。

  • 查看 3 個地點的名稱

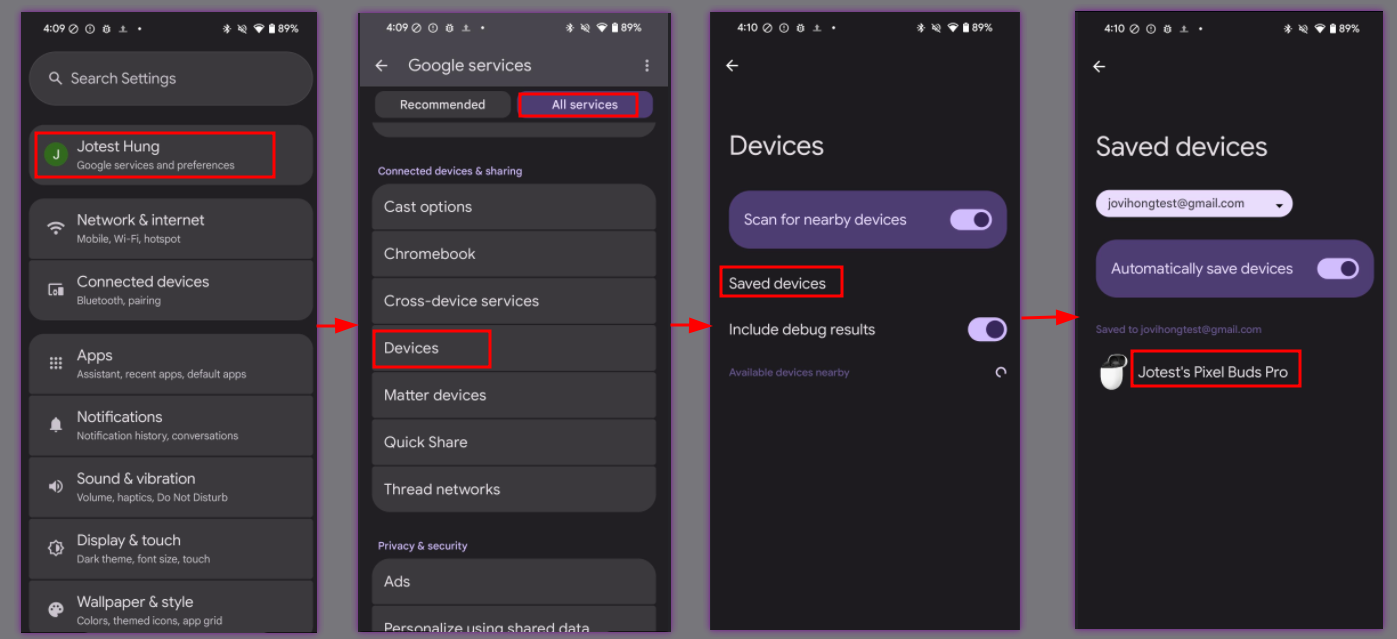

    1. 「設定」>「Google」>「裝置和共用」>「已儲存的裝置」:

      說明如何前往說明選單。

    2. 快速設定藍牙圖示文字 (向下滑動快速設定列):

      這張圖片顯示如何前往所述選單。

    3. 藍牙設定:

      這張圖片顯示如何前往所述選單。

4.2.2 耳機基本保護殼 2, 手機 2, 帳戶 B, 初始配對 > 編輯裝置名稱

程序:

  1. 接續使用耳機的案例 1 (1/3)。
  2. 手機 2 (帳戶 B) 已成功完成初始配對。
  3. 檢查 3 個地點。
  4. 依序前往「藍牙設定」>「齒輪」圖示 >「鉛筆」圖示 >「變更裝置名稱」

繼續進行配對程序。

驗證:

  1. 配對完成後,在下列位置應顯示帳戶 A 使用者的名字 + 耳機資訊:

    1. 「設定」>「Google」>「裝置和共用」>「已儲存的裝置」:

      說明如何前往說明選單。

    2. 快速設定藍牙圖示文字 (向下滑動快速設定列):

      這張圖片顯示如何前往所述選單。

    3. 藍牙設定:

      說明如何前往說明選單。

  2. 變更裝置名稱後,新名稱應該會出現在下列位置:

    1. 「設定」>「Google」>「裝置和共用」>「已儲存的裝置」

      說明如何前往說明選單。

    2. 快速設定藍牙圖示文字 (向下滑動快速設定列):

      這張圖片顯示如何前往所述選單。

    3. 藍牙設定:

      說明如何前往說明選單。

4.2.3 耳機基本案例 3、手機 3、帳戶 C、初始配對

程序:

  1. 接著繼續執行第 2 個以耳機為基礎的案例 (共 3 個)。
  2. 手機 3,帳戶 C,初始配對成功。
  3. 請查看此處列出的 3 個地點:

    1. 「設定」>「Google」>「裝置和共用」>「已儲存的裝置」:

      說明如何前往說明選單。

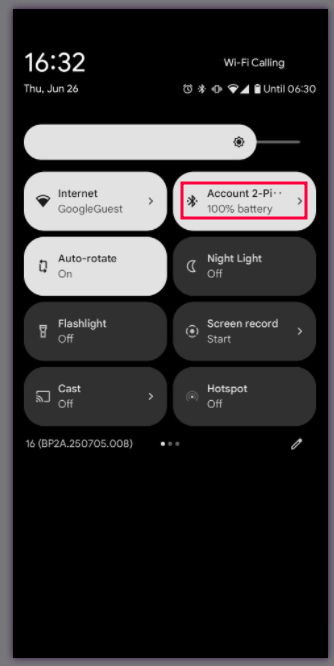

    2. 快速設定藍牙圖示文字 (向下滑動快速設定列):

      這張圖片顯示如何前往所述選單。

    3. 藍牙設定:

      說明如何前往說明選單。

驗證 :

  1. 手機 3 應在前述程序步驟的 3 處,顯示手機 2 的新裝置名稱。

4.3 尋找裝置 - 戒指頭戴式耳機

4.3.1 讓裝置響鈴裝置耳機功能

程序:

  1. 手機與耳機配對成功。
  2. 依序前往「設定」>「Google」>「裝置和共用」(或「裝置連線」) >「裝置」>「已儲存的裝置」>「耳機名稱」>「尋找裝置」

    這張圖片顯示如何前往所述選單。

  3. 輕觸「Ring device」按鈕。(如果測試耳機有左右耳機,則應顯示左右兩個按鈕) 說明如何前往說明選單。

  4. 輕觸「將裝置設為靜音」按鈕。

    說明如何前往說明選單。

驗證:

  1. 耳機名稱下方的狀態應顯示「已連線」。
  2. 使用自訂鈴聲輕觸這個按鈕後,耳機應該會發出鈴聲。 (真實無線耳機應讓對應的右側/左側響鈴)
  3. 耳機應該會立即設為靜音,不會有任何延遲。

4.4 追溯帳戶金鑰

4.4.1 追溯配對和確認

程序:

  1. 讓快速配對裝置進入配對模式
    1. 畫面上會顯示抬頭通知,請不要輕觸。
  2. 依序前往「設定」>「已連結的裝置」>「配對新裝置」,輕觸即可配對 這張圖片顯示如何前往所述選單。
  3. 請稍候片刻,你會看到追溯配對的通知。
  4. 輕觸通知即可將耳機儲存到帳戶。說明如何前往說明選單。
  5. 前往「設定」>「Google」>「裝置和共用」(或「裝置連線」) >「裝置」>「已儲存的裝置」

驗證:

  1. 系統應會顯示「Retroactive Pair」通知。

    這張圖片顯示如何前往所述選單。

  2. 您會在已儲存的裝置清單中看到該裝置。裝置現在已全面支援快速配對功能。說明如何前往說明選單。
