คู่มือผู้ใช้แอปโปรแกรมตรวจสอบ LE Audio

หน้านี้มีไว้สำหรับแอปโปรแกรมตรวจสอบเวอร์ชัน LE Audio โดยเฉพาะ ดูความช่วยเหลือเกี่ยวกับแอปโปรแกรมตรวจสอบเวอร์ชัน Audioswitch ได้ที่หน้าแอปโปรแกรมตรวจสอบสวิตช์เสียง

ตั้งค่า

วิธีเปิดใช้การทดสอบในแอปโปรแกรมตรวจสอบ

  • ตรวจสอบว่าอุปกรณ์มี GmsCore เวอร์ชัน 23.37.xx ขึ้นไป
  • ตรวจสอบว่าอีเมลที่ใช้ทดสอบเป็นส่วนหนึ่งของกลุ่มทดสอบพาร์ทเนอร์ Fast Pair
    • ระบบอาจใช้เวลา 6-24 ชั่วโมงในการซิงค์สิทธิ์ของอีเมลและโทรศัพท์ที่ลงทะเบียนใหม่
    • การเข้าสู่ระบบและออกจากระบบบัญชี Google ที่เชื่อมโยงอาจทริกเกอร์การซิงค์ทันทีด้วย

คุณดูเวอร์ชัน GMS ได้ในหน้าข้อมูลแอปสำหรับบริการ Google Play

อุปกรณ์ที่จำเป็น

การทดสอบต้องใช้โทรศัพท์อย่างน้อย 2 เครื่อง ดังนี้

  • อุปกรณ์ที่ใช้ Android 15 (U) ที่รองรับเสียง LE (เช่น Pixel 7)
  • อุปกรณ์เครื่องที่ใช้ Android 6-13 (M-T) ซึ่งไม่รองรับ LE Audio
    • อุปกรณ์ที่ใช้อินเทอร์เน็ตเท่านั้นต้องใช้โทรศัพท์รุ่นใดรุ่นหนึ่งต่อไปนี้เท่านั้น

การเชื่อมต่อกับโปรไฟล์ LE Audio ใน Android 15 (V)

เสียงผ่านบลูทูธพลังงานต่ำ (LE) ไม่ได้เปิดใช้โดยค่าเริ่มต้นใน Android 15 (V) วิธีเปิดใช้

  • ไปที่หน้า "ตัวเลือกสำหรับนักพัฒนาแอป" ในโทรศัพท์
    • วิธีเปิดใช้ตัวเลือกสำหรับนักพัฒนาแอป
    • ไปที่การตั้งค่า > ระบบ > เกี่ยวกับโทรศัพท์ > หมายเลขบิลด์
    • แตะ "หมายเลขบิลด์" 7 ครั้ง
  • ปิด "ปิดใช้เสียง Bluetooth LE"
  • เปิด "ข้ามรายการที่อนุญาต Bluetooth LE Audio"
  • รีบูตโทรศัพท์

ซึ่งจะแสดงสวิตช์ LEA ใต้หน้าตัวเลือกสำหรับนักพัฒนาซอฟต์แวร์

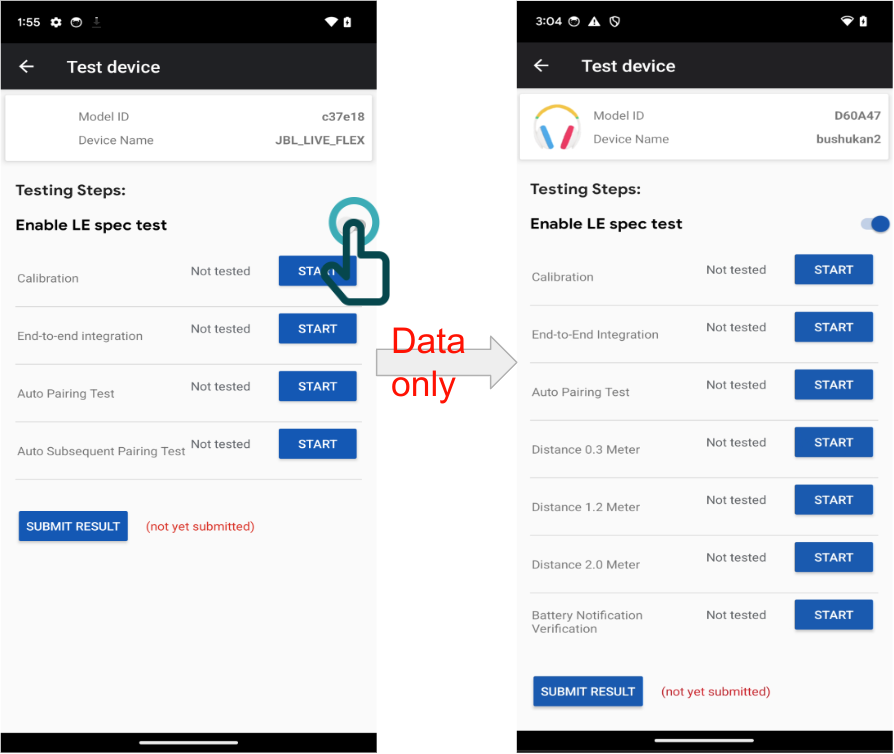

การเปิดใช้การทดสอบ BLE สําหรับอุปกรณ์ที่รับส่งข้อมูลเท่านั้น

แอปโปรแกรมตรวจสอบจะแสดงเมนูการทดสอบเฉพาะข้อมูลหากรหัสรุ่นของอุปกรณ์เลือก "การเชื่อมต่อเฉพาะข้อมูล" ในคอนโซลอุปกรณ์ (หมายเหตุ: อุปกรณ์บางประเภทไม่มีตัวเลือกนี้) เมนูทดสอบสําหรับโหมดนี้จะมีลักษณะดังที่แสดง

แอปจะอัปเดตรายการทดสอบสำหรับอุปกรณ์ที่ใช้อินเทอร์เน็ตอย่างเดียวโดยอัตโนมัติเมื่อเปิดใช้สวิตช์

การเปิดใช้ข้อกำหนด BLE และการทดสอบ BT Classic สำหรับอุปกรณ์ที่ไม่รองรับ LE Audio

ผู้ทดสอบจะต้องสลับสวิตช์ "เปิดใช้การทดสอบตามข้อกำหนด LE" เพื่อดูการทดสอบ BLE ผู้ทดสอบจะต้องยืนยันว่าอุปกรณ์ทดสอบไม่รองรับ LE Audio เพื่อดูการทดสอบ BT Classic ดังที่แสดง

รายการทดสอบจะอัปเดตหลังจากที่ผู้ทดสอบยืนยันว่าอุปกรณ์ไม่รองรับ LE Audio เท่านั้น

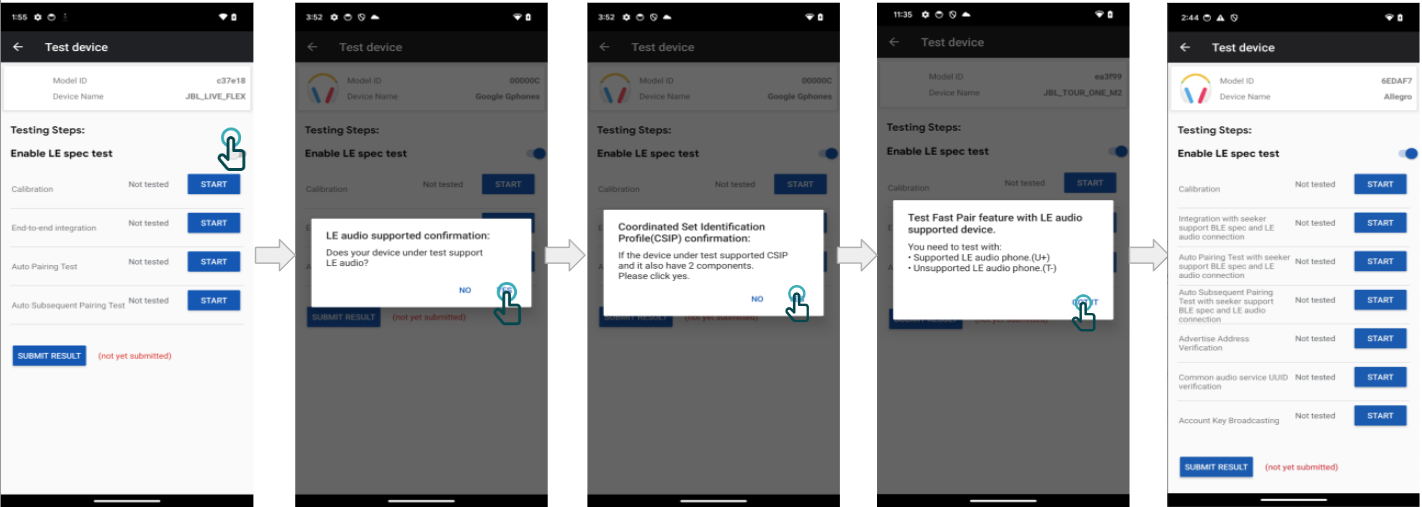

การเปิดใช้ข้อกำหนด BLE และการทดสอบเสียง LE ในโทรศัพท์ Pixel ที่ใช้ Android 14 (U) ขึ้นไป

ผู้ทดสอบจะต้องเปิดสวิตช์ "เปิดใช้การทดสอบตามข้อกำหนด LE" เพื่อดูการทดสอบ BLE จากนั้นผู้ทดสอบต้องยอมรับข้อความแจ้งที่เหลือเพื่อดูหน้าจอทดสอบ แอปจะป้อนข้อมูลการทดสอบที่ใช้ได้สำหรับการกำหนดค่านี้โดยอัตโนมัติ ซึ่งรวมถึงการทดสอบเสียง LE ดังที่แสดง

แอปจะป้อนข้อมูลรายการทดสอบที่ถูกต้องได้เนื่องจากโทรศัพท์ Pixel ได้รับการกําหนดค่าแล้ว

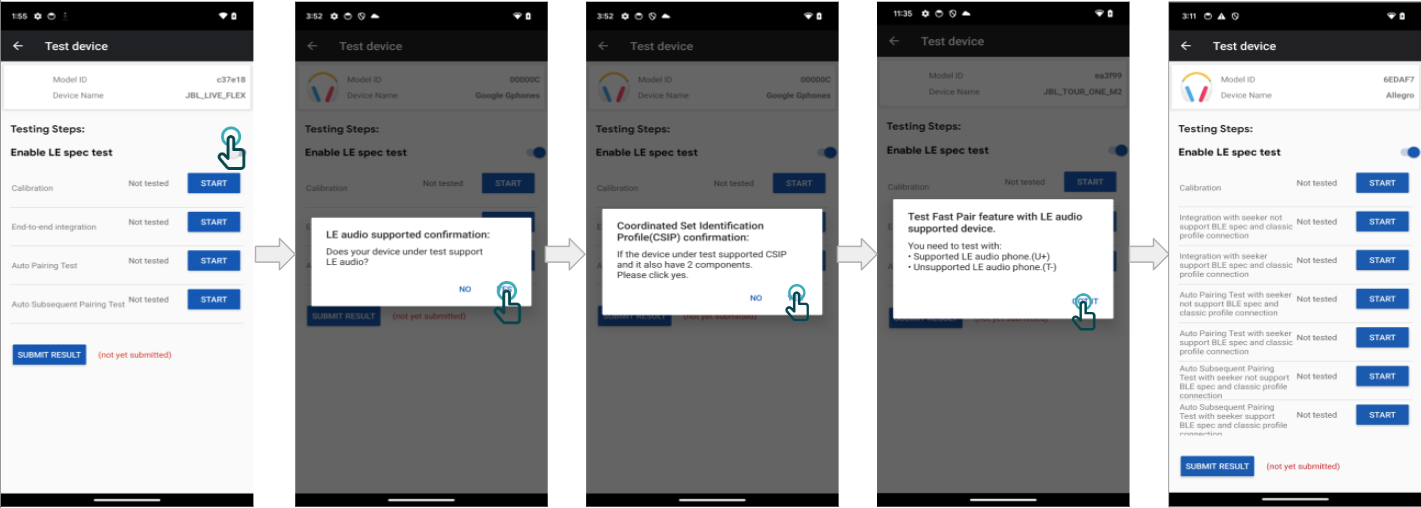

การเปิดใช้ข้อกำหนด BLE และการทดสอบเสียง LE ในโทรศัพท์ Pixel ที่ใช้ Android 13 (T) หรือเก่ากว่า

ผู้ทดสอบจะต้องสลับสวิตช์ "เปิดใช้การทดสอบตามข้อกำหนด LE" เพื่อดูการทดสอบ BLE จากนั้นผู้ทดสอบต้องยอมรับข้อความแจ้งที่เหลือเพื่อดูหน้าจอทดสอบ แอปจะสร้างการทดสอบที่ใช้ได้สำหรับการกำหนดค่านี้โดยอัตโนมัติ ซึ่งรวมถึงการทดสอบ BT แบบคลาสสิกดังที่แสดง

แอปจะป้อนข้อมูลรายการทดสอบที่ถูกต้องได้เนื่องจากโทรศัพท์ Pixel ได้รับการกําหนดค่าแล้ว

การเปิดใช้ข้อกำหนด BLE และการทดสอบ LE Audio ในโทรศัพท์ที่ไม่ใช่ Pixel ซึ่งรองรับ LE Audio

ผู้ทดสอบจะต้องสลับสวิตช์ "เปิดใช้การทดสอบตามข้อกำหนด LE" เพื่อดูการทดสอบ BLE ผู้ทดสอบต้องแจ้งให้แอปโปรแกรมตรวจสอบทราบว่าโทรศัพท์และอุปกรณ์ทดสอบ (ผู้ค้นหา) รองรับการเชื่อมต่อกับ LE Audio หรือไม่ แอปจะไม่ทราบข้อมูลนี้สำหรับโทรศัพท์ที่ไม่ใช่ Pixel เนื่องจาก OEM จะเป็นผู้ควบคุมการรองรับฟีเจอร์ การเลือกการรองรับ LE Audio ในป๊อปอัปจะเปิดใช้การทดสอบ LE Audio ดังที่แสดง

การทดสอบ LE Audio จะแสดงขึ้นหากผู้ใช้ยืนยันว่าโทรศัพท์ที่ไม่ใช่ Pixel รองรับ LE Audio

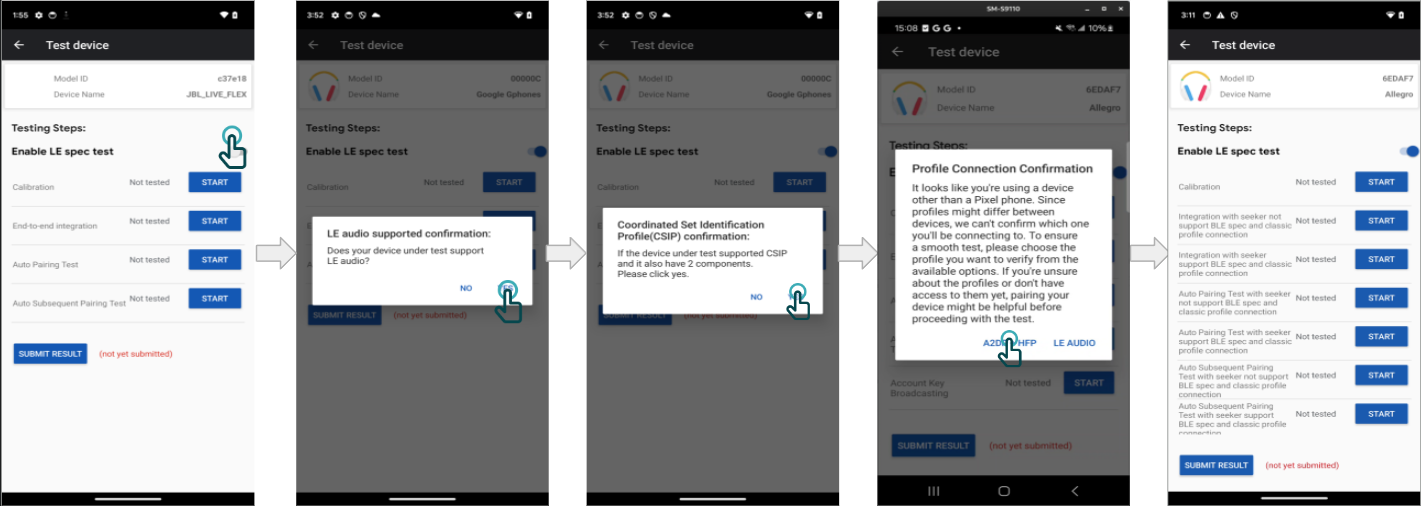

การเปิดใช้ข้อกำหนด BLE และการทดสอบเสียง LE ในโทรศัพท์ที่ไม่ใช่ Pixel ซึ่งรองรับ A2DP และ HFP

ผู้ทดสอบจะต้องสลับสวิตช์ "เปิดใช้การทดสอบตามข้อกำหนด LE" เพื่อดูการทดสอบ BLE ผู้ทดสอบต้องแจ้งให้แอปโปรแกรมตรวจสอบทราบว่าโทรศัพท์และอุปกรณ์ทดสอบ (ผู้ค้นหา) รองรับการเชื่อมต่อกับ LE Audio หรือไม่ แอปจะไม่ทราบข้อมูลนี้สำหรับโทรศัพท์ที่ไม่ใช่ Pixel เนื่องจาก OEM จะเป็นผู้ควบคุมการรองรับฟีเจอร์ การเลือกการรองรับ A2DP + HFP ในป๊อปอัปจะเปิดใช้การทดสอบ BT Classic ดังที่แสดง

การทดสอบ BT Classic จะแสดงขึ้นหากผู้ใช้เลือกการรองรับ A2DP + HFP สำหรับโทรศัพท์ที่ไม่ใช่ Pixel

การทดสอบที่ต้องดำเนินการ

ดูส่วนการทดสอบที่ต้องดำเนินการเพื่อดูการทดสอบที่จำเป็นสำหรับเวอร์ชันและประเภทอุปกรณ์ของ Fast Pair โปรดทราบว่าตารางนี้มีแท็บแยกต่างหากสำหรับอุปกรณ์ที่ใช้อินเทอร์เน็ตเท่านั้น โทรศัพท์ที่ใช้ Android 13 หรือเก่ากว่า และโทรศัพท์ที่ใช้ Android 14 ขึ้นไป

การยืนยัน UUID ของบริการเสียงทั่วไป

การทดสอบนี้จะยืนยันว่าโฆษณาที่เชื่อมต่อได้ของ LE มี CAS UUID ตามข้อกำหนดของโปรไฟล์อะแดปเตอร์บลูทูธ (BAP 1.0.1) และโปรไฟล์เสียงทั่วไป

การทดสอบที่ประสบความสําเร็จจะมีลักษณะดังนี้

การทดสอบที่ประสบความสําเร็จจะแสดงผลลัพธ์ "ผ่าน" ในบันทึก

การทดสอบนี้ยืนยันว่าผู้ให้บริการใช้ประเภทที่อยู่ (ข้อมูลบริการการจับคู่ด่วน (0xFE2C)) ที่ถูกต้องเมื่อพยายามโฆษณาระหว่างการจับคู่ครั้งแรก (ที่อยู่ตัวตน) และการจับคู่ครั้งต่อๆ ไป (RPA)

  • อุปกรณ์ที่รองรับ CTKD จากคลาสสิกเป็น LE ควรแสดง RPA ในระหว่างการจับคู่ครั้งแรก
  • อุปกรณ์อื่นๆ ทั้งหมดที่รองรับ CTKD จาก LE ไปจนถึงคลาสสิกควรแสดงที่อยู่ตัวตนของตนในระหว่างการจับคู่ครั้งแรก
  • อุปกรณ์ทั้งหมดไม่ว่าจะรองรับ CTKD หรือไม่ก็ตาม ควรแสดง RPA ของตนในระหว่างการจับคู่ครั้งต่อๆ ไป

การทดสอบที่ประสบความสําเร็จจะมีลักษณะดังนี้

การทดสอบที่ประสบความสําเร็จจะแสดงผลลัพธ์ "ผ่าน" ในบันทึก

ทดสอบการเปลี่ยนแปลงในโหมดข้อกำหนด BLE

การทดสอบบางอย่างจะเปลี่ยนแปลงเมื่อเปิดใช้งานสวิตช์ "เปิดใช้การทดสอบข้อกำหนด LE" ตัวอย่างเช่น การทดสอบ "การอัปเดตระดับแบตเตอรี่" จะเปลี่ยนเป็น "การอัปเดตระดับแบตเตอรี่ด้วยการเชื่อมต่อเสียง LE" และ "การอัปเดตระดับแบตเตอรี่ด้วยการเชื่อมต่อโปรไฟล์คลาสสิก" การทดสอบที่แก้ไขแล้วจะปรากฏใน Android เวอร์ชันที่เกี่ยวข้องเท่านั้น

การทดสอบที่มีการเปลี่ยนแปลงเช่นนี้ต้องทดสอบในโทรศัพท์ 2 เครื่องเพื่อให้แน่ใจว่าฟังก์ชันการทำงานถูกต้อง โดยโทรศัพท์ 1 เครื่องไม่มี LE Audio และอีกเครื่องมี LE Audio สำหรับโทรศัพท์ Pixel หมายความว่าการทดสอบในโทรศัพท์ที่ใช้ Android 14 (U) ขึ้นไปและโทรศัพท์ที่ใช้ Android 13 (T) ลงมา สำหรับโทรศัพท์ที่ไม่ใช่ Pixel หมายความว่าเป็นการทดสอบในโทรศัพท์ที่ใช้ LE Audio และโทรศัพท์ที่มีเพียง A2D + HFP

ตัวอย่างการเปลี่ยนแปลง

การทดสอบจะเปลี่ยนเป็น LE Audio ใน Android 14 ขึ้นไป ขณะที่ใช้ BLE Classic ใน Android 13 หรือเวอร์ชันก่อนหน้า

วิธีอัปโหลดผลลัพธ์ไปยังคอนโซลอุปกรณ์

วิธีส่งผลลัพธ์

ปุ่ม "ส่งผลลัพธ์" จะแสดงสรุปผลลัพธ์การทดสอบ แต่ไม่ส่งผลลัพธ์ไปยัง Google

กระบวนการส่งจะเริ่มขึ้นด้วยการกดปุ่ม "ส่งผลลัพธ์"

หลังจากตรวจสอบผลลัพธ์ทั้งหมดแล้ว ให้กดปุ่ม "ส่ง" ที่ด้านล่างของหน้าผลการค้นหาเพื่อส่งผลลัพธ์ไปยัง Google

ระบบจะส่งผลลัพธ์หลังจากเลื่อนไปที่ด้านล่างของหน้าผลการค้นหาแล้วกด

การดูผลลัพธ์ที่อัปโหลดในคอนโซลอุปกรณ์

ผลการทดสอบที่ส่งจะอยู่ใน Nearby Console (ระบบจะนำเมตริกระยะทางและเมตริกระยะเวลาออกสำหรับกรณีทดสอบสวิตช์เสียง) เช่น

ผลการทดสอบจะแสดงในตารางในคอนโซล Nearby

การแก้ปัญหา

ลองปิดและเปิดบลูทูธหากการทดสอบทั้งหมดไม่สำเร็จ

คุณเปิดและปิดใช้บลูทูธได้จากปุ่มในเมนูแบบเลื่อนลง

ไม่ได้รับการตอบกลับการจับคู่ตามคีย์

หากจับคู่สำเร็จแต่ข้อความแสดงข้อผิดพลาดยังคงปรากฏดังที่แสดง แสดงว่าปัญหาอาจเกิดจาก GMS Core เวอร์ชันเก่า ตรวจสอบว่าได้กำหนดค่าโทรศัพท์ตามที่อธิบายไว้ในส่วนการตั้งค่า

ภาพหน้าจอต่อไปนี้แสดงลักษณะที่ข้อผิดพลาดนี้อาจปรากฏในการทดสอบต่างๆ

แอปแสดงข้อผิดพลาด KeyBasedPairingResponse ในการทดสอบการผสานรวมจากต้นทางถึงปลายทาง แอปแสดงข้อผิดพลาด KeyBasedPairingResponse ในการทดสอบการจับคู่อัตโนมัติและการจับคู่อัตโนมัติครั้งถัดไป

ประเภท KeyBasedPairingResponse ไม่ถูกต้อง

ปัญหานี้อาจเกิดจากผู้ให้บริการส่งข้อความประเภทไม่ถูกต้อง ผู้ค้นหาที่รองรับ LE Audio ควรได้รับข้อความประเภท 2 ส่วนกรณีอื่นๆ ทั้งหมดจะได้รับข้อความประเภท 1

ภาพหน้าจอต่อไปนี้แสดงลักษณะที่ข้อผิดพลาดนี้อาจปรากฏในการทดสอบต่างๆ

แอปแสดงข้อผิดพลาด KeyBasedPairingResponseType ในการทดสอบการผสานรวมจากต้นทางถึงปลายทาง แอปแสดงข้อผิดพลาด KeyBasedPairingResponseType ในการทดสอบการจับคู่อัตโนมัติและการจับคู่อัตโนมัติครั้งถัดไป

KeyBasedPairingExtensionResponse ความยาวที่อยู่ไม่ถูกต้อง

ปัญหานี้อาจเกิดจากการเลือกประเภทการรองรับ CSIP ที่ไม่ถูกต้องสำหรับอุปกรณ์ LE Audio อุปกรณ์ที่รองรับ CSIP และ LE Audio ควรได้รับที่อยู่ที่มีความยาว 2 ส่วนกรณีอื่นๆ ทั้งหมดจะได้รับที่อยู่ที่มีความยาว 1

ภาพหน้าจอต่อไปนี้แสดงลักษณะที่ข้อผิดพลาดนี้อาจปรากฏในการทดสอบต่างๆ

แอปแสดงข้อผิดพลาดเกี่ยวกับความยาวที่อยู่ KeyBasedPairingExtensionResponse ในการทดสอบการผสานรวมจากต้นทางถึงปลายทาง แอปแสดงข้อผิดพลาดเกี่ยวกับความยาวที่อยู่ KeyBasedPairingExtensionResponse ในการทดสอบการจับคู่อัตโนมัติและการจับคู่อัตโนมัติครั้งถัดไป

ข้อผิดพลาดเกี่ยวกับสถานะ

ซึ่งมักเกิดจากผู้ให้บริการ (อุปกรณ์) เชื่อมต่อไม่สำเร็จ สำหรับอุปกรณ์ CSIP จะต้องมีเหตุการณ์การเชื่อมต่อ 2 (2) รายการ

ภาพหน้าจอต่อไปนี้แสดงลักษณะที่ข้อผิดพลาดนี้อาจปรากฏในการทดสอบต่างๆ

แอปแสดงข้อผิดพลาดสถานะในการทดสอบการผสานรวม E2E แอปแสดงข้อผิดพลาดสถานะในการทดสอบการจับคู่อัตโนมัติและการจับคู่อัตโนมัติครั้งถัดไป

รับเหตุการณ์การเชื่อมต่อจากที่อยู่ 1 ที่อยู่เท่านั้น

กรณีนี้จะเกิดขึ้นเมื่อผู้ค้นหาได้รับที่อยู่เพียง 1 รายการจากอุปกรณ์ CSIP อุปกรณ์ที่รองรับ CSIP ควรระบุที่อยู่ 2 รายการเสมอ

ภาพหน้าจอต่อไปนี้แสดงลักษณะที่ข้อผิดพลาดนี้อาจปรากฏในการทดสอบต่างๆ

แอปแสดงเหตุการณ์การเชื่อมต่อที่ได้รับจากข้อผิดพลาดที่อยู่ 1 รายการในการทดสอบการจับคู่อัตโนมัติและการจับคู่อัตโนมัติครั้งถัดไป

ไม่ได้รับการระบุ UUID

ผู้ค้นหาไม่ได้รับ UUID ประเภทใดๆ

ภาพหน้าจอต่อไปนี้แสดงลักษณะที่ข้อผิดพลาดนี้อาจปรากฏในการทดสอบต่างๆ

แอปแสดงข้อผิดพลาด UUID ในการทดสอบการผสานรวม E2E แอปแสดงข้อผิดพลาด UUID ในการทดสอบการจับคู่อัตโนมัติและการจับคู่อัตโนมัติครั้งถัดไป

ไม่ได้รับ UUID ที่คาดไว้

ผู้ค้นหาคาดว่าจะได้รับ UUID ประเภทที่เฉพาะเจาะจงสำหรับสถานการณ์ต่างๆ ตารางต่อไปนี้จะกำหนดค่า UUID ในกรณีต่างๆ

ผู้ให้บริการรองรับเสียง LE ผู้ให้บริการไม่รองรับ LE Audio ผู้ให้บริการเป็นอุปกรณ์ที่ใช้อินเทอร์เน็ตเท่านั้น
ตัวค้นหาไม่รองรับ BLE 110B หรือ 1108 หรือ 111E 110B หรือ 1108 หรือ 111E ไม่มี
ตัวค้นหารองรับ BLE 110B หรือ 1108 หรือ 111E 110B หรือ 1108 หรือ 111E 1812
ตัวค้นหารองรับ BLE และ LEA 184E 110B หรือ 1108 หรือ 111E 1812

ภาพหน้าจอต่อไปนี้แสดงลักษณะที่ข้อผิดพลาดนี้อาจปรากฏในการทดสอบต่างๆ

แอปแสดงข้อผิดพลาด UUID ที่ไม่คาดคิดในการทดสอบการผสานรวม E2E แอปแสดงข้อผิดพลาด UUID ที่ไม่คาดคิดในการทดสอบการจับคู่อัตโนมัติและการจับคู่อัตโนมัติครั้งถัดไป

รับเฉพาะ UUID ที่ถูกต้องจากที่อยู่ 1 ที่อยู่

กรณีนี้จะเกิดขึ้นเมื่อผู้ค้นหาได้รับที่อยู่เพียง 1 รายการจากอุปกรณ์ CSIP อุปกรณ์ที่รองรับ CSIP ควรระบุที่อยู่ 2 รายการเสมอ

ภาพหน้าจอต่อไปนี้แสดงลักษณะที่ข้อผิดพลาดนี้อาจปรากฏในการทดสอบต่างๆ

แอปแสดงข้อผิดพลาด "ได้รับ UUID 1 รายการเท่านั้น" ในการทดสอบการผสานรวม E2E แอปแสดงข้อผิดพลาด UUID ที่ได้รับเพียง 1 รายการในการทดสอบการจับคู่อัตโนมัติและการจับคู่อัตโนมัติครั้งถัดไป
