Руководство по сертификации аудиопереключателя

Подготовка к сертификации

• Подготовьте тестовые устройства.
  • Вам понадобится 5 устройств Android.
    • Эти устройства должны включать в себя:
      • Как минимум один Android T (13) и один Android V (15).
      • Как минимум один Samsung и один Pixel.
      • Например:
        • 1 OnePlus (Андроид 10).
        • 3 Самсунг (Андроид 11, 12, 13).
        • 1 пиксель (Андроид 15).
  • Одно устройство без переключателя звука:
    • Любой iPhone, ПК, ноутбук с поддержкой Bluetooth (BT) или телефон Android, у которого отключен переключатель звука.
      • Вы можете отключить переключатель звука в настройках устройства Bluetooth.
    • Многоточечный (MP) Тестовый пример 2.8 требует устройства без переключателя звука в дополнение к 5 тестовым телефонам.

• Присоединяйтесь к тестовой группе переключателя звука со своими тестовыми учетными записями, чтобы отображать уведомления об отладке на тестовых телефонах.

  • Это также позволяет Google собирать тестовые данные через Google Analytics.

Классический с A2DP+HFP

• Убедитесь, что на всех устройствах Android установлен GmsCore версии 23.xx.xx или более поздней.

BLE с LE Audio

• По крайней мере два эталонных телефона должны поддерживать LE Audio.
  • Например, один телефон Samsung и один телефон Pixel с поддержкой LE Audio.
• Убедитесь, что на всех устройствах Android установлен GmsCore версии 24.33.xx или более поздней.

Критерии сертификации

• Вероятность успешного переключения цели должна превышать 95 % во всех тестовых случаях.

• В тестах, требующих переключения, подключение профиля и активное состояние переключателя должны завершиться в течение 3 секунд после запуска звуковых событий как минимум в 75% случаев.

Классический с A2DP+HFP

Самотестирование необходимо выполнять в следующих комбинациях:

• Телефон A=Android S (12) + Телефон B=Android T (13)
• Телефон A=Android T (13) + Телефон B=Android S (12)

BLE с LE Audio

Самотестирование необходимо выполнять в следующих комбинациях:

• Телефон A: BT Classic, Телефон B: BT Classic
• Телефон A: LE Audio, Телефон B: BT Classic
• Телефон A: BT Classic, Телефон B: LE Audio

При необходимости поставщики, поддерживающие соединения Dual LE Audio, должны проверить:

• Телефон A: LE Audio, Телефон B: LE Audio

Руководство по тестированию

Подготовка тестируемого устройства (DUT)

• Убедитесь, что устройство BT ранее не было сопряжено ни с одним телефоном, на котором выполнен вход в тестируемую учетную запись Google.
  • Если устройство было сопряжено с тестируемой учетной записью Google, выполните следующие действия, чтобы отменить сопряжение:
    • В сопряженных устройствах:
      • Перейдите к настройкам Bluetooth.
      • Выберите «Забыть устройство».
      • Включите и выключите режим полета.
  • Убедитесь, что параметр «Автоматически сохранять устройства» включен.
    • По умолчанию этот переключатель выключен.
    • Эту опцию можно найти в «Настройки» > «Google» > «Устройства» > «Сохраненные устройства» (по одному на каждое тестируемое устройство).
  • Переведите устройство Bluetooth в режим сопряжения.
  • Выполните сопряжение с исходным устройством Bluetooth (A).
  • Выполните сопряжение последующих устройств Bluetooth с другими устройствами (B, C, D и т. д.).

Объем

• Все гарнитуры запускают тесты на различных вкладках отчета самотестирования BT Classic или BT LE Audio .
• Гарнитуры, поддерживающие только режим SinglePoint (SP), выполняют следующее:
  • Вкладка Generic_test.
• Гарнитуры, поддерживающие режим MP, работают со следующими устройствами:
  • Вкладка Generic_test.
  • Вкладка Multipoint_only.
• Гарнитуры MP, которые можно переключить в режим SP, выполняют следующие функции:
  • Вкладка Generic_test с отключенным MP.
  • Вкладка Generic_test с включенным MP.
  • Вкладка Multipoint_only с включенным MP.

Завершение самостоятельного отдыха и отчета самопроверки

• Сделайте копию отчетов самопроверки BT Classic или BT LE Audio .
• Запустите все тестовые случаи как минимум дважды.

• Тесты должны быть выполнены в следующем виде:

Классический с A2DP+HFP

• Устройство B будет основным тестируемым устройством.
  • Введите данные устройства Б в поля «Телефон» и «ОС» в верхней части шаблона .

Пример тестового примера:

• Тестовые телефоны:

  • Устройство 1: Samsung (Android 13)
  • Устройство 2: Pixel (Android 12 или 13) и другие.

• Выполненные тесты:

  • Запуск 1. Устройство A=Samsung S10+ (12), Устройство B=Pixel 7 pro (13), столбец D: Телефон=Pixel 7 pro, ОС=Android 13.
  • Запустите 2. Устройство A=Pixel 7 pro (13), Устройство B=Pixel 6(12), столбец E: Телефон=Pixel 6, ОС=Android 12.

Пример выполненного теста в шаблоне самотестирования:

BLE с LE Audio

1. Устройство A=Android V (15) + Устройство B=Android T (13)
2. Устройство A=Android T (13) + Устройство B=Android V (15)
3. Устройство A=Android T (13) + Устройство B=Android S (12)
4. Устройство A = Android T (15) + Устройство B = Android V (15)
5. Устройство B будет основным тестируемым устройством.
   • Введите данные устройства Б в поля «Телефон» и «ОС» в верхней части шаблона .

Пример тестового примера:

• Тестовые телефоны:

  • Устройство 1: Samsung (Android 13)
  • Устройство 2: Pixel (Android 15) и другие.

• Выполненные тесты:

  • [LEA+BT]: Устройство A= Pixel 8 (15), Устройство B=Pixel 7 pro (13), столбец D: Телефон=Pixel 7 pro, ОС=Android 13
  • [BT+LEA]: Устройство A = Пиксель 7 (13), Устройство B = Пиксель 8 (Android 15). Столбец E: Телефон = Пиксель 8, ОС = Android 15.
  • [BT+BT]: Устройство A=Pixel 7 pro (13), Устройство B=Samsung S10+ (12), столбец E: Телефон=Samsung S10+, ОС=Android 12
  • [LEA+LEA]: устройство A = пиксель 8 (15), устройство B = пиксель 8 (15), столбец E: телефон = пиксель 8, ОС = Android 15

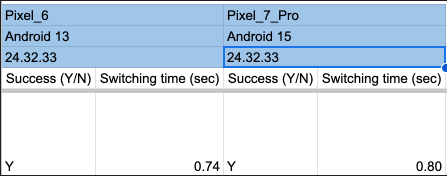

Пример выполненного теста в шаблоне самотестирования:

Аудио события:

• Четыре типа тестируемых аудиособытий и рекомендуемые приложения для тестирования:

  1. Вызов:
     1. Встроенное приложение для телефона.
  2. VoIP: подойдет любое приложение VoIP, например:
     1. Приложение для тестирования переключателя звука.
     2. Мессенджер ФБ.
     3. Линия.
     4. Вотсап.
     5. Google Встреча.
     6. Google Встреча.
  3. Медиа: подойдет любой аудиоплеер, например:
     1. Приложение для тестирования переключателя звука.
     2. Ютуб Музыка.
     3. Эппл Мьюзик.
     4. Спотифай.
     5. Гугл Подкасты.
  4. Игра:
     1. Приложение для тестирования переключателя звука.

Примечание. Дополнительные сведения см. в разделе «Приложение для тестирования переключателя звука» .

Информация об отладке:

• Уведомления включаются после присоединения к группе fp-sass-partner-test . Вот несколько примеров:

  • Последнее уведомление штата:



  • Нет уведомления о переключении:



  Примечание. «Последнее состояние» — это состояние соединения при возникновении аудиособытия, а НЕ текущее последнее событие.
  • Уведомление о задержке переключения:



Измерение задержки

Примечание. «Искатель» означает телефон или планшет, который вы используете для подключения к тестируемой гарнитуре, также известный как устройство A, B, C, D или E в тестовых случаях.

• Существует два типа задержки переключения:
  1. Подключение профиля Bluetooth к отключенному Искателю.
     • Сюда входят все случаи SinglePoint и некоторые случаи MP, в которых целевой искатель (устройство B) отключен.
  2. Переключение активного подключенного Искателя.
     • Сюда входят некоторые случаи MP, к которым целевой искатель (устройство B) уже подключен.
• Есть два способа получить информацию о задержке:
  1. Всю задержку можно сбросить командой adb.
     • Подробности см. в разделе о задержке дампа .
     • Эта команда может обеспечить и записать задержку после завершения хотя бы одного тестового примера.
  2. Использование приложения для проверки переключателя звука .
     • Приложение, работающее на целевом Искателе, будет отображать задержку после переключения.
     • Если переключения не произошло, приложение отобразит причину отсутствия переключения.

Тестовое приложение аудиопереключателя:

• Использование приложения для запуска аудиособытий VoIP/Media/Game во время самотестирования упростит настройку теста и уменьшит задержку событий Seeker.
  • Последнюю версию можно скачать здесь .
  • Для теста LE Audio VoIP необходимо включить политику вручную: > корень adb > настройки оболочки adb, поставить глобальную скрытую_апи_политику 1 > перезагрузка adb

Примечание. Чтобы запросить доступ к ссылке для скачивания, вам понадобится учетная запись Google. Предоставление доступа — это процесс вручную, который может занять несколько дней.

• Установка приложения:
  • Скопируйте APK на тестовый телефон и откройте его.
  • Альтернативно используйте adb install audio_test_app.apk .

Предупреждение: разрешите все разрешения при первом открытии приложения.

• Если вы видите диалоговое окно с запросом на доступ к уведомлениям:
  1. нажмите «ОК»
  2. Выберите «Тест FP SASS» в списке приложений.
  3. Разрешить доступ к уведомлениям.

Обзор приложения:

• Целевой поставщик

  • При нажатии этой кнопки отобразится список сопряженных устройств Bluetooth. Выберите тот, который хотите протестировать.
  • Кнопки «Подключиться» и «Отключиться» работают так же, как в сведениях об устройстве в настройках Bluetooth.

• Текущее состояние

  • В этом поле показано последнее состояние соединения, которое Искатель получил от поставщика с использованием рекламы или потока событий BLE.
  • Здесь также отображаются уведомления об отладке переключателя звука.

• Тип искателя

  • Эта опция используется для переключения устройства между аудиопотоками.

Тип аудио

Классический с A2DP+HFP

• VoIP
  • Выбор этого режима приведет к изменению режима звука на AudioManager.MODE_IN_COMMUNICATION и вызову AudioManager.startBluetoothSco , а затем воспроизведению звука с помощью USAGE_VOICE_COMMUNICATION .
  • Тип потока — STREAM_VOICE_CALL .
  • Состояние подключения к провайдеру должно переключиться на CONNECTED_HFP в течение 5 секунд.
• СМИ
  • При выборе этого режима будет воспроизводиться звук с поддержкой AVRCP. Тип использования аудио: USAGE_MEDIA .
  • Состояние подключения к провайдеру должно переключиться на CONNECTED_A2DP_WITH_AVRCP в течение 5 секунд.
  • Состояние соединения может на короткое время переключиться на CONNECTED_A2DP_ONLY при запуске или остановке.
• Игра
  • При выборе этого режима воспроизводится звук, не поддерживающий AVRCP. Тип использования аудио: USAGE_GAME .
  • Состояние подключения к провайдеру должно переключиться на CONNECTED_A2DP_ONLY в течение 5 секунд.

BLE с LE Audio

• VoIP

  • Выбор этого режима изменит аудиорежим на AudioManager.MODE_IN_COMMUNICATION и будет воспроизводить звук с помощью USAGE_VOICE_COMMUNICATION .
  Примечание. Для версий Android, предшествующих Tiramisu (Android 13), тестовое приложение вызывает AudioManager.startBluetoothSco , чтобы начать аудиосоединение Bluetooth SCO. В противном случае тестовое приложение вызывает AudioManager.setCommunicationDevice , чтобы выбрать аудиоустройство, используемое для связи.
  • Тип потока — STREAM_VOICE_CALL .
  • Состояние подключения к провайдеру должно переключиться на CONNECTED_LE_AUDIO_CALL в течение 5 секунд.

• СМИ

  • При выборе этого режима будет воспроизводиться аудио с типом потока STREAM_MUSIC . Тип использования аудио: USAGE_MEDIA .
  • Состояние подключения к провайдеру должно переключиться на CONNECTED_LE_AUDIO_MEDIA_WITH_CONTROL в течение 5 секунд.
  • Состояние соединения может на короткое время переключиться на CONNECTED_LE_AUDIO_MEDIA_WITHOUT_CONTROL при запуске или остановке.

• Игра

  • При выборе этого режима воспроизводится звук, которым пользователь не может управлять напрямую. Тип использования аудио: USAGE_GAME .
  • Состояние подключения к провайдеру должно переключиться на CONNECTED_LE_AUDIO_MEDIA_WITHOUT_CONTROL в течение 5 секунд.

• Кнопки воспроизведения и остановки.

  • Кнопки PLAY и STOP запускают или останавливают звук.

• Переключить результат

  • В этом поле отображается активная задержка подключения и переключения. Он также отображает причину отказа в переключении, если звуковое событие было вызвано, но переключение не произошло.
  • Задержка измеряется в миллисекундах (мс).
  • Как правило, задержка измеряется от начала срабатывания переключателя аудио до получения подключенного профиля BT или события многоточечного переключения уведомления.
  • Переключатели, запускаемые поставщиком, измеряют задержку с момента начала звука.

Дамп задержки

• Следующая команда позволяет пользователю регистрировать измерения задержки при выполнении ручных тестов: adb shell dumpsys activity service com.google.android.gms/.nearby.discovery.service.DiscoveryService
  • Измерения задержки показаны в разделе SwitchHistory NearbyDeviceManager :

            NearbyDeviceManager
              Nearby Sass device count: 1
                Sass device - address:XX:XX:XX:XX:XX:XX, name:Googler's Pixel Buds, accountKey:XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX, modelId:6edaf7
                  SwitchHistory
                    15:30:21:166 - 15:30:25:201, latency 3035ms, Succeed, SASS_TRIGGERED_CONNECT, SASS switch, A2DP
                    15:34:58:568 - 15:34:58:568, latency 0ms, Succeed, SWITCH_ACTIVE_TO_SELF, SASS switch, HFP
                    15:36:26:615 - 15:36:31:603, latency 1988ms, Succeed, SASS_TRIGGERED_CONNECT, SASS switch, A2DP
                    15:37:56:108 - 15:37:56:250, latency 142ms, Succeed, SWITCH_ACTIVE_TO_SELF, SASS switch, A2DP"

• Любой переключатель, который GmsCore не может измерить (например, активный переключатель для HFP), будет записан как задержка 0 мс.

Ссылка на шаблоны журналов:

Известные проблемы:

Ниже приведены известные ошибки, вызванные Искателем:

1. Некорректное переключение звука в игре.
   • Телефоны Samsung при игре в игры будут устанавливать состояние подключения CONNECTED_A2DP_WITH_AVRCP вместо CONNECTED_A2DP_ONLY .
   • Некоторые игры (например, Candy Crush) могут воспроизводить фоновую музыку и запускать новое звуковое событие без участия пользователя. Подключенные телефоны могут постоянно переключать звук на каждом телефоне, на котором открывается игра.
