Esempi di funzionalità dei dati di stile

Seleziona la piattaforma: Android iOS JavaScript

Questa pagina mostra come accedere in modo programmatico a un set di dati e personalizzarne gli elementi, nonché esempi di stili per gli elementi dati in base a geometrie di punti, poligoni e polilinee.

Lo stile basato sui dati per i set di dati esegue il rendering delle funzionalità dei dati in base alle coordinate di latitudine e longitudine fornite dal file di dati geospaziali utilizzato per creare il set di dati.

Esempio di stile dei dati puntuali

Questo esempio mostra un approccio per applicare stili alle funzionalità dei dati basati sulla geometria dei punti.

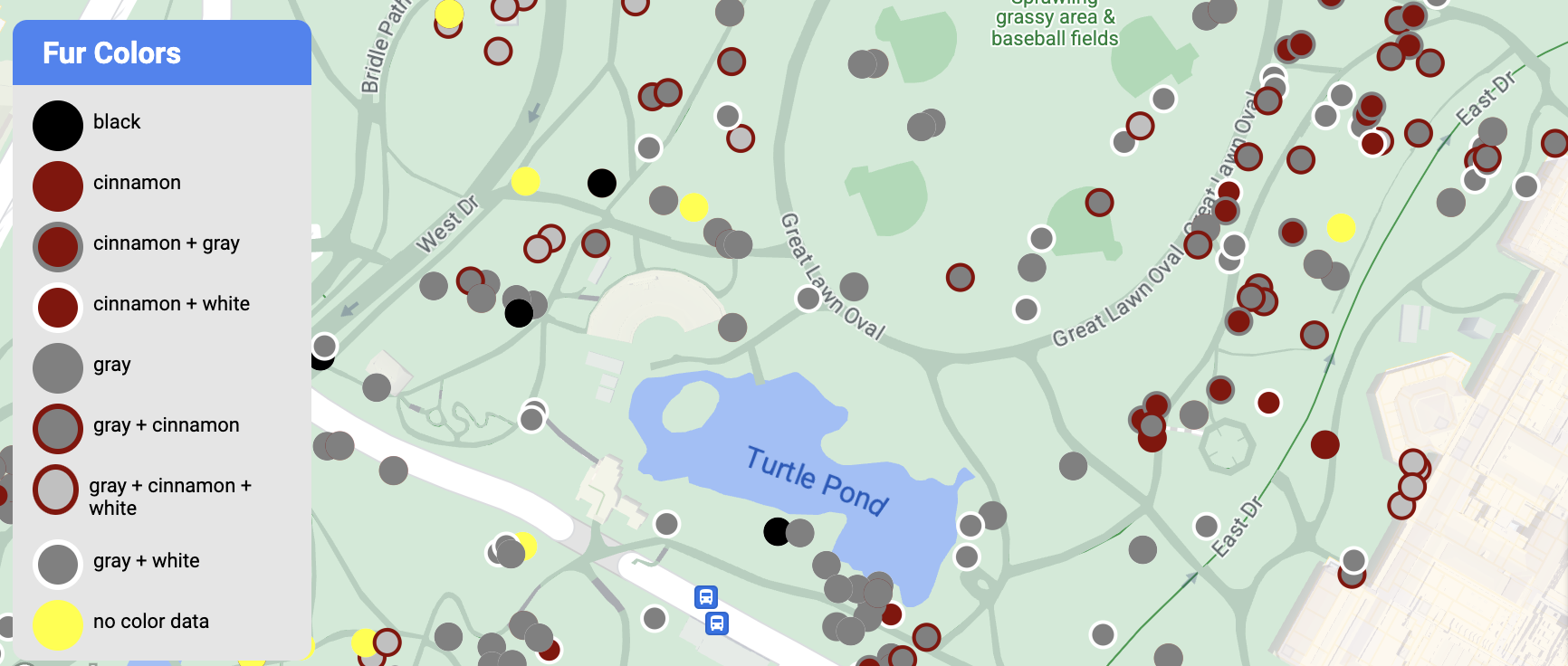

Uno screenshot che mostra i dati dei punti stilizzati.

Informazioni sul set di dati

Il set di dati utilizzato in questo esempio è il risultato di un sondaggio del 2018 sui scoiattoli in Central Park, a New York. Nel seguente estratto del file di dati CSV, le colonne x e y vengono utilizzate per la geografia; è inclusa una colonna LatLng, ma non viene utilizzata in questo esempio perché i set di dati supportano solo il formato WKT se la colonna è denominata WKT. Per ulteriori informazioni sui formati supportati per la località, consulta i requisiti CSV.

Il set di dati del censimento degli scoiattoli contiene una buona varietà di punti dati diversi relativi al colore del pelo e al comportamento osservati degli scoiattoli (assicurati di scorrere orizzontalmente per visualizzarli tutti).

X Y UniqueSquirrelID Hectare Maiusc Data Hectare SquirrelNumber Età PrimaryFurColor HighlightFurColor CombinationofPrimaryandHighlightColor Colornotes Località Misurazione AboveGroundSighter SpecificLocation In esecuzione Inseguimento Arrampicata Mangiare Ricerca di cibo Altre attività Kuks Quaas Gemiti Tailflags Tailtwitches Approcci Indifferente Runsfrom OtherInteractions LatLng
-73.9561344937861 40.7940823884086 37F-PM-1014-03 37 °F PM 10142018 3 + falso falso falso falso falso falso falso falso falso falso falso falso falso POINT (-73.9561344937861 40.7940823884086)
-73.9688574691102 40.7837825208444 21B-AM-1019-04 21 mld AM 10192018 4 + falso falso falso falso falso falso falso falso falso falso falso falso falso POINT (-73.9688574691102 40.7837825208444)
-73.9742811484852 40.775533619083 11B-PM-1014-08 11 miliardi PM 10142018 8 Grigio Grigio+ Fuori terra 10 falso true falso falso falso falso falso falso falso falso falso falso falso POINT (-73.97428114848522 40.775533619083)
-73.9596413903948 40.7903128889029 32E-PM-1017-14 32E PM 10172018 14 Adulto Grigio Grigio+ Nessun elemento selezionato come principale. Grigio selezionato come Spostamenti. Sono stati apportati aggiustamenti ai dirigenti. falso falso falso true true falso falso falso falso falso falso falso true POINT (-73.9596413903948 40.7903128889029)
-73.9702676472613 40.7762126854894 13E-AM-1017-05 13E AM 10172018 5 Adulto Grigio Cannella Grigio + Cannella Fuori terra su un ceppo falso falso falso falso true falso falso falso falso falso falso falso falso POINT (-73.9702676472613 40.7762126854894)
-73.9683613516225 40.7725908847499 11H-AM-1010-03 11H AM 10102018 3 Adulto Cannella Bianco Cannella + bianco falso falso falso falso true falso falso falso falso true falso true falso POINT (-73.9683613516225 40.7725908847499)
-73.9541201789795 40.7931811701082 36H-AM-1010-02 36 ore AM 10102018 2 Adulto Grigio Grigio+ poco più di un ettaro Piano di terra FALSO falso falso falso falso true falso falso falso falso falso falso falso falso POINT (-73.9541201789795 40.7931811701082)

Stilare gli elementi dati dei punti

Il codice in questo esempio adotta l'approccio di applicazione di stili al colore di riempimento e al colore del tratto per ogni punto in base all'attributo CombinationofPrimaryandHighlightColor, che combina i colori della pelliccia principale e secondaria di ogni scoiattolo.

Kotlin

private fun styleDatasetsLayer() {

  // Create the style factory function.
  val styleFactory = FeatureLayer.StyleFactory { feature: Feature ->

      // Set default colors to to yellow and point radius to 8.
      var fillColor = Color.YELLOW
      var strokeColor = Color.YELLOW
      var pointRadius = 8F
      // Check if the feature is an instance of DatasetFeature.
      if (feature is DatasetFeature) {

        val furColors: MutableMap<String, String> = feature.getDatasetAttributes()
        // Determine CombinationofPrimaryandHighlightColor attribute.
        val furColor = furColors!!["CombinationofPrimaryandHighlightColor"]
        when (furColor) {
          "Black+" -> {
            fillColor = Color.BLACK
            strokeColor= Color.BLACK
          }
          "Cinnamon+" ->  {
            fillColor = -0x750000
            strokeColor= -0x750000
          }
          "Cinnamon+Gray" -> {
            fillColor = -0x750000
            strokeColor= -0x750000
            pointRadius = 6F
          }
          "Cinnamon+White" -> {
            fillColor = -0x750000
            strokeColor= Color.WHITE
            pointRadius = 6F
          }
          "Gray+" -> fillColor = Color.GRAY
          "Gray+Cinnamon" -> {
            fillColor = Color.GRAY
            strokeColor= -0x750000
            pointRadius = 6F
          }
          "Gray+Cinnamon, White" -> {
            fillColor = Color.LTGRAY
            strokeColor= -0x750000
            pointRadius = 6F
          }
          "Gray+White" -> {
            fillColor = Color.GRAY
            strokeColor= Color.WHITE
            pointRadius = 6F
          }
        }
        return@StyleFactory FeatureStyle.Builder()
          .fillColor(fillColor)
          .strokeColor(strokeColor)
          .pointRadius(pointRadius)
          .build()
      }
    return@StyleFactory null
  }

  // Apply the style factory function to the feature layer.
  datasetLayer?.setFeatureStyle(styleFactory)
}

Java

private void styleDatasetsLayer() {

  // Create the style factory function.
  FeatureLayer.StyleFactory styleFactory = (Feature feature) -> {

    // Check if the feature is an instance of DatasetFeature.
    if (feature instanceof DatasetFeature) {

      // Determine CombinationofPrimaryandHighlightColor attribute.
      Map<String, String> furColors = ((DatasetFeature) feature).getDatasetAttributes();
      String furColor = furColors.get("CombinationofPrimaryandHighlightColor");
      // Set default colors to to yellow and point radius to 8.
      int fillColor = Color.YELLOW;
      int strokeColor = Color.YELLOW;
      int pointRadius = 8;
      switch (furColor) {
        case "Black+":
          fillColor = Color.BLACK;
          strokeColor = Color.BLACK;
          break;
        case "Cinnamon+":
          fillColor = 0xff8b0000;
          strokeColor = 0xff8b0000;
          break;
        case "Cinnamon+Gray":
          fillColor = 0xff8b0000;
          strokeColor = Color.GRAY;
          pointRadius = 6;
          break;
        case "Cinnamon+White":
          fillColor = 0xff8b0000;
          strokeColor = Color.WHITE;
          pointRadius = 6;
          break;
        case "Gray+":
          fillColor = Color.GRAY;
          strokeColor = Color.GRAY;
          break;
        case "Gray+Cinnamon":
          fillColor = Color.GRAY;
          strokeColor = 0xff8b0000;
          pointRadius = 6;
          break;
        case "Gray+Cinnamon, White":
          fillColor = Color.LTGRAY;
          strokeColor = 0xff8b0000;
          pointRadius = 6;
          break;
        case "Gray+White":
          fillColor = Color.GRAY;
          strokeColor = Color.WHITE;
          pointRadius = 6;
          break;
        default:
          fillColor = Color.YELLOW;
          strokeColor = Color.YELLOW;
          pointRadius = 8;
      }
      return new FeatureStyle.Builder()
        .fillColor(fillColor)
        .strokeColor(strokeColor)
        .pointRadius(pointRadius)
        .build();
    }
    return null;
  };

  // Apply the style factory function to the feature layer.
  datasetLayer.setFeatureStyle(styleFactory);
}

Esempio di stile dei dati poligonali

Questo esempio mostra un approccio per applicare stili agli elementi dati basati sulla geometria del poligono.

Uno screenshot che mostra i dati dei poligoni con stile.

Informazioni sul set di dati

Il set di dati utilizzato in questo esempio mostra i parchi di New York. Il seguente estratto del file GeoJSON del set di dati mostra una voce rappresentativa della funzionalità.

{
  "type": "Feature",
  "properties": {
    "jurisdiction": "DPR",
    "mapped": "False",
    "zipcode": "11356",
    "acres": "0.05",
    "location": "College Pl., College Pt. Blvd., bet. 11 Ave. and 12 Ave.",
    "nys_assembly": "27",
    "councildistrict": "19",
    "url": "http://www.nycgovparks.org/parks/Q042/",
    "typecategory": "Triangle/Plaza",
    "us_congress": "14",
    "eapply": "Poppenhusen Park",
    "parentid": "Q-07",
    "gispropnum": "Q042",
    "retired": "false",
    "communityboard": "407",
    "objectid": "6248",
    "globalid": "F4810079-CBB9-4BE7-BBFA-B3C0C35D5DE5",
    "name311": "Poppenhusen Park",
    "department": "Q-07",
    "pip_ratable": "true",
    "subcategory": "Sitting Area/Triangle/Mall",
    "precinct": "109",
    "permit": "true",
    "acquisitiondate": null,
    "omppropid": "Q042",
    "gisobjid": "100000301",
    "signname": "Poppenhusen Park",
    "address": null,
    "permitparent": "Q-07",
    "class": "PARK",
    "nys_senate": "11",
    "permitdistrict": "Q-07",
    "borough": "Q",
    "waterfront": "false"
  },
  "geometry": {
    "type": "MultiPolygon",
    "coordinates": [
      [
        [
          [
            -73.84575702371716,
            40.78796240884273
          ],
          [
            -73.84593393292693,
            40.78796857347548
          ],
          [
            -73.84577256469657,
            40.787651355629556
          ],
          [
            -73.84575702371716,
            40.78796240884273
          ]
        ]
      ]
    ]
  }
},

Applicare stili agli elementi dei dati poligonali

Il codice in questo esempio applica un colore speciale alle funzionalità di dati associate a un valore typecategory di "Non sviluppato" o "Corsia" e colora di verde tutte le altre funzionalità.

Kotlin

private fun styleDatasetsLayer() {

    // Create the style factory function.
    val styleFactory = FeatureLayer.StyleFactory { feature: Feature ->

        // Check if the feature is an instance of DatasetFeature.
        if (feature is DatasetFeature) {
          // Determine the value of the typecategory attribute.
          val typeCategories: MutableMap<String, String> = feature.getDatasetAttributes()
          val typeCategory = typeCategories!!["typecategory"]
          // Set default colors to green.
          var fillColor = 0x4000ff00
          var strokeColor = 0xff00ff00
          when (typeCategory) {
            "Undeveloped" -> {
              // Color undeveloped areas blue.
              fillColor = 0x400000ff
              strokeColor = 0x400000ff
            }
            "Parkway" -> {
              // Color parkway areas red.
              fillColor = 0x40ff0000
              strokeColor = 0x40ff0000
            }
            else -> {
              // Color all other areas green.
              fillColor = 0x4000ff00
              strokeColor = 0xff00ff00
            }
          }
          return@StyleFactory FeatureStyle.Builder()
            .fillColor(fillColor)
            .strokeColor(strokeColor)
            .strokeWidth(2F)
            .build()
        }
        return@StyleFactory null
    }

    // Apply the style factory function to the feature layer.
    datasetLayer?.setFeatureStyle(styleFactory)
}

Java

private void styleDatasetsLayer() {

    // Create the style factory function.
    FeatureLayer.StyleFactory styleFactory = (Feature feature) -> {

      // Check if the feature is an instance of DatasetFeature.
      if (feature instanceof DatasetFeature) {

        // Determine the value of the typecategory attribute.
        Map<String, String> typeCategories = ((DatasetFeature) feature).getDatasetAttributes();
        String typeCategory = typeCategories.get("typecategory");
        // Set default colors to green.
        int fillColor = 0x4000ff00;
        int strokeColor = 0xff00ff00;
        switch (typeCategory) {
          case "Undeveloped":
            // Color undeveloped areas blue.
            fillColor = 0x400000ff;
            strokeColor = 0xff0000ff;
            break;
          case "Parkway":
            // Color parkway areas red.
            fillColor = 0x40ff0000;
            strokeColor = 0xffff0000;
            break;
          default:
            // Color all other areas green.
            fillColor = 0x4000ff00;
            strokeColor = 0xff00ff00;
        }
        return new FeatureStyle.Builder()
          .fillColor(fillColor)
          .strokeColor(strokeColor)
          .strokeWidth(2)
          .build();
      }
      return null;
    };

    // Apply the style factory function to the feature layer.
    datasetLayer.setFeatureStyle(styleFactory);
}

Esempio di applicazione di stili ai dati di polilinee

Questo esempio mostra un approccio per applicare stili agli elementi dati basati sulla geometria di polilinee.

Uno screenshot che mostra i dati delle polilinee con stile.

Informazioni sul set di dati

Il set di dati utilizzato in questo esempio mostra i ponti nell'area di Seattle. Il seguente estratto del file GeoJSON del set di dati mostra una voce rappresentativa della funzionalità.

{
  "type": "Feature",
  "properties": {
      "OBJECTID": 1,
      "COMPTYPE": 66,
      "COMPKEY": 515774,
      "HANSEGKEY": 489781,
      "UNITID": "BRG-935",
      "UNITTYPE": " ",
      "BRGUNITID": "BRG-935",
      "UNITDESC_BRG": "YALE AVE BR REV LANE OC                                                                                                                                                                                                                                        ",
      "UNITDESC_SEG": "HOWELL ST ON RP BETWEEN HOWELL ST AND I5 SB                                                                                                                                                                                                                    ",
      "INSTDATE": null,
      "EXPDATE": null,
      "STATUS": " ",
      "STATUSDT": null,
      "CONDITION": " ",
      "CONDDT": null,
      "OWN": " ",
      "LSTVERIFY": null,
      "MAINTBY": " ",
      "ADDBY": "GARCIAA",
      "ADDDTTM": "2010-01-21T00:00:00Z",
      "MODBY": null,
      "MODDTTM": null,
      "BR_NBR": 935,
      "BR_CODE": " 935",
      "BR_TYPE": "ST",
      "BR_NAME": "YALE AVE BR REV LANE OC",
      "BR_FACILITIES": "YALE AVE-SR 5 ON RAMP",
      "BR_FEATURES": "SR 5 REV LANE",
      "BR_RATING": 0,
      "BR_INSET": 1,
      "BR_GEO": "DT",
      "BR_OWNER": "DOT",
      "BR_OWNER_NAME": "State of Washington",
      "GEOBASID": 0,
      "XGEOBASID": 0,
      "GISSEGKEY": 489781,
      "EARTHQUAKE_RESPONSE_TEAM": " ",
      "SHAPE_Length": 220.11891836147655
  },
  "geometry": {
      "type": "LineString",
      "coordinates": [
          [
              -122.329201929090928,
              47.616910448708538
          ],
          [
              -122.329206483407461,
              47.616976719821004
          ],
          [
              -122.32921802149356,
              47.617042137515213
          ],
          [
              -122.329236413912909,
              47.617105967923777
          ],
          [
              -122.329261454336034,
              47.617167494985758
          ],
          [
              -122.329292861855023,
              47.617226028479571
          ],
          [
              -122.329330284134699,
              47.617280911766009
          ],
          [
              -122.329373301365223,
              47.617331529154569
          ],
          [
              -122.329421430971635,
              47.617377312810319
          ],
          [
              -122.329474133027375,
              47.617417749124023
          ],
          [
              -122.32953081631139,
              47.617452384473893
          ]
      ]
  }
},

Applicare stili agli elementi dati delle polilinee

Lo snippet seguente applica lo stesso stile direttamente a tutte le funzionalità dei dati.

Kotlin

private fun styleDatasetsLayer() {

  // Create the style factory function.
  val styleFactory = FeatureLayer.StyleFactory { feature: Feature ->

    // Check if the feature is an instance of DatasetFeature.
    if (feature is DatasetFeature) {

      return@StyleFactory FeatureStyle.Builder()
        // Define a style with green stroke with a width of 4.
        .strokeColor(0xff00ff00.toInt())
        .strokeWidth(4F)
        .build()
    }
    return@StyleFactory null
  }

  // Apply the style factory function to the feature layer.
  datasetLayer?.setFeatureStyle(styleFactory)
}

Java

private void styleDatasetsLayer() {

  // Create the style factory function.
  FeatureLayer.StyleFactory styleFactory = (Feature feature) -> {

    // Check if the feature is an instance of DatasetFeature.
    if (feature instanceof DatasetFeature) {

      return new FeatureStyle.Builder()
        // Define a style with green stroke with a width of 4.
        .strokeColor(0xff00ff00)
        .strokeWidth(4)
        .build();
    }
    return null;
  };

  // Apply the style factory function to the feature layer.
  datasetLayer.setFeatureStyle(styleFactory);
}
